Capteurs Fluid+

Cinq types, quatre paramètres, un seul concept de fonctionnement - pas de compromis.

EN SAVOIR PLUS

Probablement la meilleure famille de capteurs pour la pression, la température, le débit et le niveau.

Ça vous semble exagéré ? Jugez-en par vous-même. Aucun autre fabricant d'automatismes n'a développé une technologie de capteurs de fluides qui détecte les quatre variables mesurées - débit, pression, température et niveau - avec une famille de capteurs provenant d'une seule source.

Une génération de capteurs libérée de l'héritage des produits qui l'ont précédée, qui se consacre uniquement aux exigences et aux applications de nos clients.

Le résultat est un concept d'utilisation intuitif pour tous les types d'appareils, qui rend la mise en service et la manipulation plus faciles que jamais. L'absence de boutons mécaniques nous a également permis de concevoir un boîtier extrêmement robuste avec un indice de protection IP69K. Les raccords de processus modulaires permettent des combinaisons spécifiques au client de la partie frontale, de l'unité de capteur et de la partie arrière dans des délais de livraison courts. Les capteurs fournissent des informations supplémentaires pour la surveillance des conditions ou les solutions "sensor-to-cloud" via IO-Link afin d'exploiter tout le potentiel de la famille de capteurs.

Fluid+ - la famille de capteurs de nouvelle génération.

Une machine, quatre variables mesurées, une flexibilité totale !

Capteurs de débit FS+

  • La mesure intégrée de la température élimine le besoin d'un capteur supplémentaire dans les applications simples.
  • Surveillance du débit Delta pour une mise en service fiable, même en cas de fluctuations du débit
  • Quick-Teach pour une mise en service rapide

Capteurs de température TS+

  • Dispositifs compacts avec un capteur intégré ou dispositifs à distance avec une unité de capteur attachée
  • Compatible avec les sondes thermocouples
  • Détection automatique du type de sonde TC ou Pt

Capteurs de pression PS+

  • L'affichage bicolore indique le dépassement du point de consigne en passant au rouge
  • Variantes pour la mesure de la pression différentielle avec un seul capteur
  • Appareils avec cellule de mesure en céramique ou cellule de mesure métallique entièrement soudée pour une résistance aux surpressions jusqu'à sept fois la pression nominale

Capteurs de niveau LRS+ et LUS+

  • Capteur à ultrasons LUS+ pour les petits réservoirs jusqu'à 1,30 mètres de distance de mesure
  • Capteur radar LRS+ pour les applications exigeantes et les grands réservoirs jusqu'à 10 mètres de distance de mesure
  • Le moniteur radar visualise les réflexions radar en temps réel pour supprimer facilement les signaux parasites des grilles ou autres obstacles de mesure.

Cinq capteurs - un concept de fonctionnement

La philosophie de la plate-forme de capteurs Fluid+ est la suivante : Tout ce qui peut être conçu de manière uniforme est mis en œuvre de manière uniforme. Cela crée des ressources pour des solutions uniques et innovantes qui rendent chacun des cinq capteurs meilleur que les appareils individuels comparables. Le jury de l'iF Design Award a également partagé cette opinion.

Fonctionnement tactile capacitif

Fonctionnement tactile capacitif

Les touches de commande capacitives sont plus que de simples gadgets modernes : L'élimination des boutons mécaniques permet d'obtenir des classes de protection allant jusqu'à IP69K. Leur permanence est garantie, même en cas d'utilisation prolongée. En outre, la fonctionnalité de contrôle tactile permet un contrôle facile à l'aide de gestes, comme le balayage pour verrouiller/déverrouiller les appareils.

Affichage bicolore

Affichage bicolore

L'écran bicolore à 14 segments indique clairement les valeurs critiques en passant au rouge. Ainsi, même les employés non formés peuvent voir immédiatement si une valeur mesurée est hors de contrôle.

Raccords de processus modulaires

Raccords de processus modulaires

Les raccords de processus et les unités de capteurs avec différents principes de mesure peuvent être combinés de manière flexible dans la production. Cela permet de réduire les délais de livraison, même pour les combinaisons rares. Le principe de conception modulaire ouvre également la voie au capteur de pression différentielle unique en son genre avec double raccord process.

Talents individuels

Talents individuels

Malgré l'uniformité de la famille, chaque type de capteur possède des caractéristiques spécifiques pour rendre leur utilisation et leur mise en service aussi simples que possible. Par exemple, la surveillance du débit delta du FS+ facilite l'apprentissage de la valeur de référence du débit en toute sécurité.

Une famille primée

Une famille primée

La conception et le fonctionnement du PS+ a impressionné le jury d'experts du IF Design Award en 2019. Les visiteurs du salon SPS ont élu le FS+ à la 1ère place dans la catégorie composants standard et technologie des capteurs lors du prix Automation Award de la revue spécialisée elektro AUTOMATION fin 2019. Dans la catégorie Capteurs et technique de mesure, le FS+ a également convaincu de nombreux lecteurs du magazine spécialisé Computer und Automation, qui l'ont élu à la 2e place.

ADN familial unique

La famille Fluid+ est facilement accessible, simple à connecter, flexible et facile à utiliser

Mise en service simple

  • Concept d'utilisation uniforme avec boutons capacitifs et commande gestuelle
  • Détection automatique NPN/PNP
  • Moniteur radar, configurateur IODD, Quick-Teach, surveillance du débit Delta et autres fonctions pour une mise en service rapide et sûre, même dans les applications exigeantes.

Du capteur au Cloud

  • IO-Link 1.1 pour le transfert de données supplémentaires pour le Condition Monitoring ou la maintenance prédictive.
  • L'intégration transparente dans Turck Cloud Solutions permet de passer du capteur au cloud sans programmation.
  • Le comportement de commutation peut être réglé sur normalement ouvert ou normalement fermé.

Flexibilité maximale

  • La tête de capteur rotative à 340 degrés permet un positionnement optimal sans adapter le raccordement au processus
  • Les profils de données d'autres fabricants de capteurs peuvent être émulés pour une transition en douceur vers les appareils Fluid+

Haute disponibilité du système

  • Robustesse maximale grâce à l'IP69K et à l'absence de boutons mécaniques
    Le mécanisme de verrouillage empêche l'arrêt du système en cas de manipulation du capteur.
    Les matériaux utilisés sont résistants aux rayons UV et au brouillard salin pour les applications extérieures.

Livre Blanc Fluid+

Vous trouverez des réponses concises à des questions spécifiques sur la détection et la surveillance automatisées des fluides dans les livres blancs de la famille Fluid+.

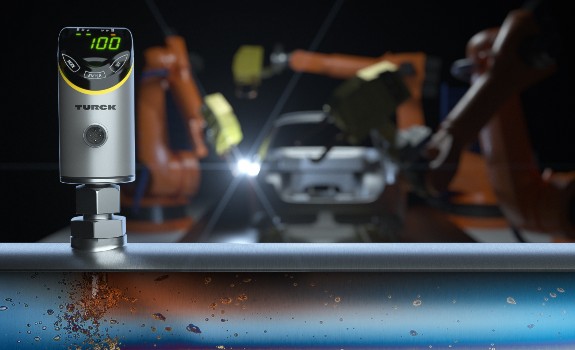

Les cinq erreurs les plus courantes commises dans le domaine de la surveillance du débit

Les cinq erreurs les plus courantes commises dans le domaine de la surveillance du débit

Ce livre blanc met en évidence les idées fausses et les erreurs d'appréciation les plus courantes lors de la sélection et de l'installation d'un système de surveillance du débit industriel. Il aide les utilisateurs à choisir le capteur approprié et à s'assurer qu'il est installé et mis en service correctement.

Capteurs Fluid+ en pratique

Les exemples d'applications montrent comment les utilisateurs profitent des avantages de la famille de capteurs Fluid+ - d'une manière claire, pratique et directe.

MESURE DE NIVEAU DANS UNE INSTALLATION DE PEINTURE PAR IMMERSION

À une distance allant jusqu'à dix mètres, les capteurs radar LRS+ mesurent la distance et le niveau du bain cathodique

EN SAVOIR PLUS

ASSURANCE QUALITÉ SUR LE ROBOT DE COLLAGE

Les capteurs de pression et de température PS+ et TS+ compatibles IO-Link garantissent des caractéristiques d'écoulement régulières des adhésifs

EN SAVOIR PLUS

SURVEILLANCE DU CIRCUIT DE REFROIDISSEMENT DES PINCES À SOUDER

Les capteurs de débit FS+ surveillent le débit du liquide de refroidissement et signalent les changements de température critiques

EN SAVOIR PLUS

MESURE DE LA PRESSION DU PROCESSUS DANS L'ÉLÉVATEUR À CISEAUX

Les capteurs PS+ contrôlent de manière fiable la pression des vérins hydrauliques

EN SAVOIR PLUS

CONTRÔLE DU NIVEAU DU SYSTÈME DE LUBRIFICATION CENTRAL

Les capteurs à ultrasons LUS+ détectent de manière fiable le niveau des réservoirs de lubrifiant

EN SAVOIR PLUS

CONTRÔLE DU DÉBIT DANS LES LAVEURS DE TAMBOURS

Des capteurs de débit compatibles IO-Link contrôlent l'approvisionnement en produits de nettoyage

EN SAVOIR PLUS

Album de famille : Cinq talents individuels dans l'image

Capteurs de pression PS+

La série PS+ est conçue pour des plages de pression allant jusqu'à 600 bar et est disponible avec des cellules de mesure céramiques éprouvées (PS310) ainsi que des cellules de mesure métalliques (PS510). La variante de pression différentielle avec double connexion de processus facilite l'enregistrement des différences de pression avec un seul appareil.

Capteurs de température TS+

Les capteurs TS+ sont disponibles sous forme d'unités compactes TS700 avec un capteur de température intégré ou sous forme de TS720 avec une unité d'évaluation et d'affichage séparée pour le raccordement de thermomètres à résistance ou de thermocouples. Le capteur détecte automatiquement quel type de capteur de température est connecté.

Capteurs de débit FS+

Le FS+ assure une mise en service fiable et rapide grâce aux fonctions Quick-Teach et Delta-Flow-Monitoring. En plus du débit, il peut également fournir des valeurs de température du fluide, ce qui, dans de nombreuses applications, élimine le besoin de capteurs de température supplémentaires.

Capteurs de niveau à ultrasons LUS+

Le LUS+ enregistre de manière fiable les niveaux dans une plage allant jusqu'à 0,4 ou 1,3 mètre. Il peut supporter des pressions de 0,5 à 5 bars au niveau du raccord process. Les valeurs mesurées peuvent être affichées et sorties sous forme de volumes résiduels de manière conviviale en affectant des paramètres à la géométrie existante du récipient.

Capteurs de niveau de remplissage radar LRS+

La série LRS+ a été développée pour mesurer des niveaux dans une plage de 0,35 à 10 mètres. Contrairement aux capteurs de niveau optiques ou à ultrasons, les LRS+ fournissent également des valeurs de mesure fiables malgré les facteurs d'interférence tels que la poussière, le vent ou la lumière. Le contrôleur radar Turck peut être utilisé pour masquer simplement les signaux d'interférence.

Accessoires Fluid+

La gamme complète d'accessoires pour la plate-forme Fluid+ montre que cette famille d'appareils a été pensée de manière cohérente. Notre base de données de produits contient des supports de montage, des tubes de protection, des sections de refroidissement, des câbles de connexion et bien plus encore pour chaque produit individuel.

Demandez à un spécialiste

Si vous avez des questions sur la famille de capteurs Fluid+ ou sur un appareil spécifique, veuillez utiliser notre formulaire de contact. Nos experts se feront un plaisir de vous conseiller.
