Remote I/O vervangt 19"-kaarten

Elantas Beck monderniseert en vervangt zijn 19“ interfacekaarten door excom, het compacte remote I/O-systeem van Turck

Elantas Beck produceert vloeibare impregneerharsen en –lakken, en is één van de marktleiders in zijn segment. Op hun weg naar het eindproduct doorlopen de harsen een reactorlijn, die is uitgerust met talrijke controlestations voor temperaturen, drukken en andere processrelevante parameters. De 19” interfacetechnologie werd geïnstalleerd in de jaren 1990 en vandaag zijn er nog maar enkele reserveonderdelen beschikbaar. Daarom heeft de onderneming de eerste lijn omgesteld naar moderne technologie met het remote I/O-systeem excom van Turck.

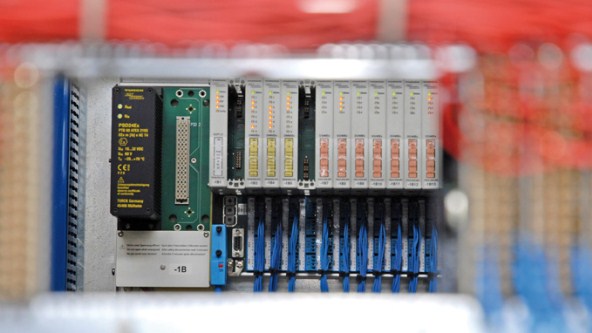

Het excom remote I/O-systeem van Turck biedt 128 binaire of 64 analoge kanalen in een kleine ruimte
Het 19-inch rack (op de achterkant) bevat twee excom-systemen in plaats van de interfacekaarten
Analoge & binaire signalen doorgestuurd van de sturing naar de interfacekaarten & het excom-systeem

Na vele jaren in gebruik, werden de 19“-interfacekaarten gevoelig voor defecten. Aangezien de nieuwe interfacekaarten steeds moeilijker te verkrijgen waren of enkel nog tegen hoge prijzen beschikbaar waren, werd gezocht naar een alternatief. Zo viel de beslissing om de interfacetechniek aan een reactorlijn te moderniseren.

Veldbus ipv 19“-kaarten

Thomas Pölking, onderhoudsmanager bij Elantas, koos ondanks verschillende alternatieven, enkel voor één veldbusoplossing : “Wij wilden een compacte en moderne oplossing, met geïntegreerde Ex-scheiding en directe aansluitingen op onze S7-sturing”, verklaart Pölking. “Voor de ombouw, werkte de aansluiting enkel onrechtstreeks”.

Na de fundamentele beslissing voor een remote I/O-systeem begon de zoektocht naar een geschikte aanbieder – samen met de firma EAB Automation, die belast werd met de realisatie van de modernisering. De onderneming is gespecialiseerd in moderniseringen, uitbreidingen en nieuwe constructies van technologische automatiseringsinstallaties.

Assemblage in 19“ rack

Bij de zoektocht naar een aanbieder heeft EAB de oplossingen van verschillende producenten vergeleken, alvorens de beslissing voor het remote I/O-systeem excom van Turck viel. Een centraal beslissingscriterium was, naast de functionaliteit, de keuze aan I/O-racks en de eenvoudige handling, vooral de compactheid van het systeem: “Met het excom-systeem van Turck hebben we een remote I/O gevonden, dat eenvoudig te bedienen en bovendien zo compact is, dat wij het met alle 150 I/O’s in de bestaande 19”-rack konden monteren”, zegt Jochen Ahrend, managing director van EAB Automation. Ook de extra sturing voor deze reactorlijn is niet meer nodig. “Nu worden de signalen naar het excom-systeem van Turck gestuurd en vervolgens direct naar de S7, wij besparen zo een omweg naar een andere sturing”, aldus Pölking.

Hoewel EAB in dit project voor de eerste maal met excom gewerkt heeft, verliep de planning even succesvol als de realisatie. De medewerkers van het planningsbureau konden het systeem in één weekend installeren en in bedrijf nemen. “Wij hadden toen geen ervaring met het product, in dit opzicht heeft de ondersteuning door Turck ons zeer geholpen”, aldus Ahrend, managing director bij EAB. “Al onze bijkomende vragen, werden snel beantwoord door Turck zodat we ons project met succes verder konden zetten.”

Flexibel systeem

Ook wanneer het remote I/O-systeem in dit project niet in het Ex-bereik werd geïnstalleerd, is het mogelijk excom in de zones 1 en 2 te installeren. De veldstroomkringen zijn gecertificeerd om te worden ingezet tot zone 0. De I/O-modules in de beschermingsgraad IP20 bieden vier analoge of vier resp. acht binaire in- of uitgangen. Zo kunnen twee redundante voedingen, twee redundante gateways en tot 16 I/O-modules worden opgebouwd.
