Muting décentralisé des barrières immatérielles de sécurité

Le module d'E/S de sécurité hybride assure un flux de matériaux efficace et offre une fonctionnalité de sécurité complète directement sur la machine

Les équipements de protection électro-sensibles (ESPE) empêchent les employés ou les objets de pénétrer involontairement dans une zone dangereuse. Si cela risque de se produire, le système provoque un arrêt d'urgence de la machine. Cependant, il doit être possible de contourner l'ESPE (muting) en toute sécurité si un objet lié au processus se déplace à travers les barrières lumineuses. Dans le cas d'une installation de nettoyage semi-automatique, il peut s'agir par exemple d'un conteneur de vaisselle. Afin de commander les deux scénarios directement sur la machine, Turck propose une solution système avec une fonctionnalité de sécurité décentralisée.

Avantages

Mise sur le marché plus court grâce aux pré-tests de l'application de sécurité modulaire
Augmentation de la disponibilité de l'installation, les fonctions de sécurité étant contrôlées de manière décentralisée dans les différents segments
La protection IP67 et une plage de température étendue assurent une grande flexibilité pour le montage des modules d'E/S
Les ports de maîtres IO-Link permettent aux utilisateurs d'étendre le système avec des dispositifs de sécurité supplémentaires

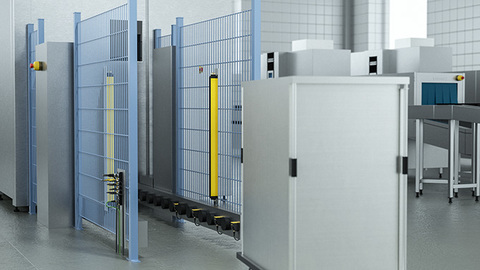

Seuls certains objets peuvent être alimentés à l'installation de nettoyage
Quatre détecteurs inductifs en série détectent le conteneur sur son chemin dans l'installation
Le module d'E/S de sécurité garantit un muting fiable de l'ESPE - avec une intelligence décentralisée

Muting à quatres zones par des détecteurs inductifs

En plaçant quatre détecteurs inductifs en série, le rideau lumineux de sécurité peut être temporairement désactivé par un conteneur correctement alimenté. Si les deux premiers capteurs détectent le conteneur, le rideau lumineux de sécurité ne déclenche pas d'arrêt d'urgence. Cependant, dès que le conteneur a complètement traversé la barrière lumineuse et que seuls les capteurs en position trois et quatre détectent le conteneur, la barrière lumineuse de sécurité sera à nouveau active.

Protection étendue contre les manipulations non autorisées

Une protection supplémentaire contre la manipulation du système peut être assurée en détectant le poids ou la hauteur des conteneurs. La technologie RFID est une autre option, avec une tête de lecture/écriture identifiant les étiquettes électroniques de chaque conteneur et transmettant des signaux de déclenchement pour le muting du dispositif de protection.

Modules d'E/S de sécurité avec protection IP67

La coordination des entrées de sécurité actives et désactivées par le 'muting' est une tâche pour les modules d'E/S de sécurité Turck TBPN (Profinet/Profisafe) ou TBIP (CIP Safety) - en tant que mise en œuvre hybride ou complète de sécurité. Avec les modules IP67, les utilisateurs peuvent mettre en œuvre toutes les fonctions de sécurité à proximité immédiate de la zone dangereuse. La communication avec un PLC de niveau supérieur est donc maintenue de manière fiable, tandis que le module d'E/S de la machine permet des temps de cycle courts.

Tests préliminaires de fonctionnalité

La fonctionnalité de sécurité décentralisée des modules d'E/S en bloc permet aux constructeurs de machines et aux intégrateurs d'effectuer des tests de système avant la mise en service. Il n'est donc plus nécessaire de procéder à des essais coûteux sur place, en particulier lorsque les applications de sécurité se composent de nombreux éléments.

La modularité augmente la fiabilité

L'intelligence décentralisée permet des concepts d'installations modulaires. Les avantages se traduisent non seulement par une mise sur le marché plus rapide, mais aussi par une plus grande disponibilité de l'installation. En cas d'événement imprévu, tel qu'une rupture de câble, la fonctionnalité de sécurité est maintenue dans les zones non concernées.
