Détection de bouteilles avec caméra

Ensinger Mineral-Heilquellen GmbH utilise la technologie de caméra du portefeuille de Turck pour identifier les bouteilles de boissons.

Les solutions puissantes de traitement de l'image peuvent rapidement devenir complexes et coûteuses. Comme les systèmes high-end sont surdimensionnés pour de nombreuses applications, Turck propose également des solutions pour des applications simples dans le portefeuille de caméras de son partenaire Banner Engineering. La fiabilité et le bon rapport prix/performance du système Banner ont convaincu le fabricant de boissons Ensinger, qui utilise une caméra P3 et un éclairage LED pour détecter les mauvaises bouteilles.

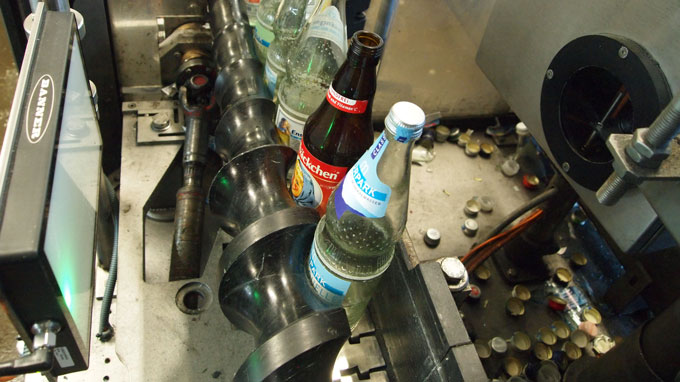

  • Les mauvaises bouteilles sont immédiatement retirées

  • En face de la caméra se trouve la robuste lumière infrarouge LED IP67

  • La caméra P3 détecte 25.000 bouteilles par heure

Dans l'installation d'embouteillage du fabricant de boissons Ensinger Mineral-Heilquellen GmbH à Vaihingen/Enz-Ensingen, une caméra identifie si chaque bouteille sur le convoyeur correspond au type de bouteille correct. La caméra doit détecter 25.000 bouteilles par heure.

Solution précédente avec des faiblesses

La caméra utilisée chez Ensinger jusqu'en 2010 présentait des faiblesses considérables, car les lignes de mesure utilisées pour identifier les bouteilles étaient rigides. La caméra a fait la mise au point sur une zone définie et a mesuré la distance entre deux transitions clair-obscur caractéristiques de la bouteille. Si la bouteille est entrée dans le champ de vision légèrement décalée, la caméra l'a identifiée comme étant la mauvaise bouteille, même si elle avait les bonnes dimensions.

Les lignes de mesure adaptées

La solution de caméra actuelle de Banner Engineering, partenaire de Turck en optique, ne regarde pas de manière rigide en deux points, mais recherche un point de référence défini, emporte les lignes de mesure avec elle et déclenche ensuite elle-même l'image appropriée. En plus du signal de déclenchement que la caméra reçoit du commutateur à cames du convoyeur à vis, la caméra se déclenche pratiquement elle-même à nouveau. Il mesure le diamètre de la bouteille par la distance entre deux transitions clair-obscur. Deux mesures sont suffisantes pour identifier clairement les bouteilles. Cela fonctionne également lorsque les bouteilles dans le convoyeur à vis sont légèrement décalées.

La solution actuelle présente un autre avantage : Siegfried Winkler peut obtenir l'image de la caméra directement sur son PC via le port Ethernet de la caméra. Si un message d'erreur apparaît, il peut vérifier depuis son bureau où se trouve le problème - ou du moins où il ne se trouve pas. Le P3 offre une détection fiable des bouteilles. Avec une résolution de 640 x 480 pixels et un capteur CCD de 1/3 pouce, il capture 256 valeurs de gris et prend 48 photos par seconde.

La caméra de Banner P3 est logée dans un boîtier métallique étanche que le client a spécialement fabriqué pour l'application. Derrière les bouteilles se trouve le rétro-éclairage LED, également fourni par Turck. Grâce à son indice de protection IP67, la lumière infrarouge LED peut également être montée directement dans la zone humide sur le système de détection de bouteilles. Avec sa durée de vie de 50 000 heures, il n'y a pas lieu de craindre une diminution de l'éclairage dans un avenir proche.
