Maintenance à distance sécurisée des pompes d'irrigation et de drainage

IIoT sur les chantiers de construction : La solution cloud de Turck permet aux utilisateurs et aux opérateurs des solutions d'assèchement de chantier de Hüdig d'avoir accès à l'état des appareils à tout moment.

La société Hüdig GmbH & Co. KG à Celle est un spécialiste des systèmes de pompage qui fabrique des produits comprenant des unités pour l'irrigation et l'assèchement. Les pompes d'irrigation sont généralement utilisées dans l'agriculture. Les pompes d'assèchement sont principalement utilisées sur les chantiers de construction où la nappe phréatique doit être abaissée pendant la phase de construction. "Ces pompes doivent fonctionner 24 heures sur 24, car des dommages financiers considérables sont causés si la fosse du chantier se remplit d'eau", explique Lennart Heers, directeur des ventes chez Hüdig.

Techniquement, les pompes d'assèchement se composent de deux pompes installées. Une pompe à air qui crée un vide et aspire l'eau du sol par des lances. De la même manière que l'on "aspire" une boisson avec une paille. Cette eau, qui contient encore des bulles d'air, est ensuite recueillie dans l'unité dans un réservoir intermédiaire au niveau du sol sur le chantier et rejetée directement dans un cours d'eau ou un autre drain via une pompe à eau classique.

Entreprises spécialisées chargées de l'assèchement des grands chantiers de construction

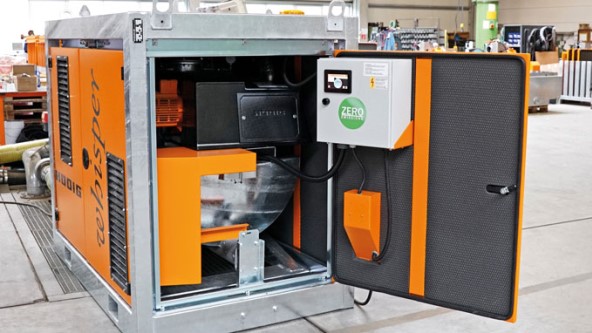

Les unités d'aspiration sont de grandes boîtes métalliques que l'on trouve sur presque tous les chantiers de construction. Dans les grands projets de construction, l'assèchement est généralement confié à des sous-traitants spécialisés qui sont exclusivement chargés de cette tâche. Pour le maître d'ouvrage, cela présente l'avantage de pouvoir se concentrer exclusivement sur les activités de construction au sens strict. Outre la tâche proprement dite d'abaissement de la nappe phréatique, les entreprises d'assèchement s'occupent également des permis et de la documentation nécessaire. "Mais ces entreprises ne sont généralement pas du tout présentes sur le chantier. Elles installent la pompe, appuient sur le bouton de démarrage, puis s'en vont. Ensuite, elles viennent à intervalles réguliers et vérifient si tout est toujours en ordre", explique M. Heers en décrivant la répartition des tâches sur le site.

  • La fosse d''excavation reste exempte d'eau sur les chantiers de construction

  • Lennart Heers | Hüdig GmbH & Co. KG

  • L'antenne et un feu de signalisation sont installés sur le dessus de l'unité

  • Le TX700 combine le contrôle, la visualisation et le contrôleur périphérique pour la connexion au cloud

  • Les modules d'extension d'E/S et la passerelle cloud peuvent être installés à l'arrière du TX700

  • L'énorme variété d'interfaces augmente la flexibilité lors de l'utilisation du TX700

  • L'eau du sol est temporairement stockée dans le réservoir et pompée dans un plan d'eau

Une solution originale et coûteuse pour l'information à distance

C'est là que Hüdig a commencé à offrir à ses clients la possibilité de voir comment se comporte la pompe, même à distance. Les premiers systèmes de télémaintenance étaient composés de trois éléments : un contrôleur, un module de communication et un écran. Cependant, le système nécessitait une programmation complexe : "Nos programmeurs devaient programmer le contrôleur et aussi la communication entre le contrôleur et le modem ainsi qu'entre le modem et le nuage - et ensuite la visualisation sur l'écran", explique M. Heers.

Lorsque le fabricant a abandonné le modem, Hüdig a cherché un système alternatif pour le stockage des données et l'accès à distance - et a trouvé ce qu'il cherchait chez Turck. Les fonctions requises étaient un contrôleur basé sur Codesys afin que la plupart de la programmation du système d'origine puisse être transférée, ainsi qu'une passerelle cloud pour le stockage et la récupération des données de manière centralisée. Le système devait également être capable d'envoyer des messages d'alarme et des informations.

Contrôle, affichage et communication en nuage dans un seul appareil

Le contrôleur IHM TX700 de Turck a impressionné les décideurs de Hüdig. Il répond à toutes les exigences et présente également l'avantage d'intégrer les trois fonctions de contrôle, d'affichage et de communication en nuage dans un seul appareil. La programmation est devenue beaucoup plus facile avec le passage à Turck. Aujourd'hui, un seul appareil doit être programmé, car la logique et la visualisation sont déjà intégrées. Les variables liées au cloud sont ensuite sélectionnées en deux ou trois clics seulement. " Cela signifie que nous avons une seule programmation et un seul appareil et non plus trois programmations sur trois appareils, ce qui permet bien sûr d'économiser beaucoup de temps et d'efforts ", explique le directeur commercial à propos de la solution cloud.
Le responsable du site reçoit des messages d'information sur l'état de la pompe

Les clients qui utilisent une unité de vide avec une connexion cloud peuvent non seulement inclure leur propre personnel de service, mais aussi le gestionnaire du site dans la liste des personnes à alerter. De cette façon, les responsables apprennent directement sur le chantier si quelque chose ne va pas avec la pompe. "Il s'agit souvent de problèmes de routine, comme un tuyau débranché, un disjoncteur différentiel déclenché ou une interruption de l'alimentation électrique parce qu'une fiche a été retirée par erreur. Cela peut également être utile pour les entreprises en ce qui concerne les questions juridiques si l'envoi d'un message d'avertissement est documenté. Nous pouvons même définir l'accusé de réception obligatoire du message. Tout cela a été bien pensé", rapporte Lennart Heers.

Conclusion

"Avec Turck, le concept global, du contrôle au modem en passant par la solution cloud, s'adapte parfaitement. Et l'écran tactile du TX700 permet une utilisation plus intuitive des unités", résume Heers. "Les clients qui commandent notre option cloud peuvent maintenant voir ce qui se passe à distance avec beaucoup plus de précision - également par rapport à notre solution précédente avec communication GSM. Vous ne recevez pas seulement le message de chute de pression, mais vous pouvez voir exactement de combien la pression a chuté et évaluer l'erreur en conséquence. Nous avons configuré le système de manière à ce qu'un message soit également envoyé lorsque l'erreur n'est plus présente, afin d'éviter les déplacements inutiles."
