Production de pots silencieux flexible

L’automatisation d’une production d’installations d’échappements permet à TURCK de montrer la flexibilité de ses passerelles multiprotocolaires BL20 en combinaison avec les répartiteurs compatibles IO-Link TBIL

L'intégrateur de systèmes de Turquie Teknodrom Robotik ve Otomasyon planifie et implémente la construction d'une ligne de production en Turquie pour l'un des leaders de fabricants de systèmes d'échappement. Le défi le plus grand dans le projet était la flexibilité requise de la chaîne, réquérant une technologie d'automatisation très robuste et résistante à la CEM à la suite des applications de soudage sur le site. A la rercherche d'un fournisseur, ils recontraient Turck avec leur portfolio étendu de détecteurs, de la connectique et de systèmes E/S, qui remplissaient simplement le paquet d'exigences et non seulement grâce à la fonctionnalité IO-Link.



  • Solution sur mesure: IO-Link, Ethernet de multiprotocole et E/S pour plusieurs entrées et sorties

  •  La flexibilité était le grand défi avec la nouvelle chaîne de production de pots silencieux

  • Turck offre l'un des portfolios IO-Link les plus universels et étendus

Un fabricant d'installations d'échappements utilise dans sa nouvelle chaîne de production de pots silencieux le système de bus de terrain BL20 de TURCK et ses répartiteurs passifs compatibles IO-Link TBIL. Le client équipait une usine complètement neuve avec les passerelles de multiprotocole BL20 de Turck. Une particularité de la nouvelle chaîne de production est que les systèmes de bus de terrain doivent communiquer avec différentes commandes - un champ d'application idéal pour le système E/S IP20 modulaire BL20 de TURCK.  Les passerelles de multiprotocole qui correspondent avec Profinet, Ethernet/IP et Modbus TCP, transmettent les différents signaux à la commande et raccordent aussi différentes îles de vannes de la chaîne de production.

IO-Link assure la production efficace

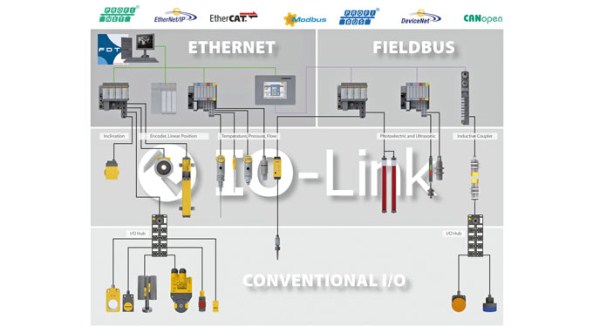

Les passerelles 4IOL BL20 avec des modules maîtres IO-Link et les hubs E/S TBIL IP67 compatibles avec IO-Link transfèrent par un câble à 4 fils jusqu'à 16 signaux logiques du terrain vers l'armoire électrique. Le TBIL fonctionne comme un esclave IO-Link qui passe 16 signaux binaires vers le maître IO-Link à la passerelle BL20. Ceci ne réduit non seulement le travail de câblage énormément, mais aussi les possibilités de défauts de câblage.

Flexibilité avec IO-Link

Les solutions alternatives telles que les répartiteurs passifs avec des câbles à multipôles sont plus chers et prennent plus de temps. Sauf les signaux d'entrée qui sont transmis par IO-Link vers le système BL20, les signaux d'actuateurs doivent aussi passer par les îles de vannes. Une seule interface rassemble tant toutes les E/S IP20 que les signaux de détecteurs IP67 du terrain ainsi que les signaux d'actuateurs IP67 aux îles de vannes. Les ingénieurs de Teknodrom étaient pleins d'éloges: "La possibilité de connecter plusieurs modules (îles de vannes et modules de bloc E/S) à partir d'un point, constitue un grand avantage de la solution E/S de TURCK.

L'efficacité grâce aux E/S IP67 décentralisées

Même aux chaînes de production pour le soudage MIG (metal inert gas), les hubs E/S TBIL IP67 résistaient à la charge CEM. Vue le fait que des erreurs de la connectique peuvent être évitées le mieux par la réduction de câbles de raccordement, une solution IO-Link "intelligente" comme dans cet exemple n'est non seulement plus simple, rapide et économique à réaliser que les systèmes de câbles à multipôles, elle apporte aussi une grande attribution à la garantie de qualité.

Résistance CEM grâce aux signaux digitaux par les câbles à 3 fils

Tous les signaux sont rassemblés par le hub E/S de Turck et ensuite transférés au système BL20 par une simple ligne à 4 fils. Le maître IO-Link et la passerelle de multiprotocole reprennent la communication ultérieure avec les commandes par Ethernet. Grâce à la transmission IO-Link l'utilisateur économise considérablement sur les câbles blindés et les autres mesures de sécurité CEM. La solution Turck est aussi une sérieuse économie.
