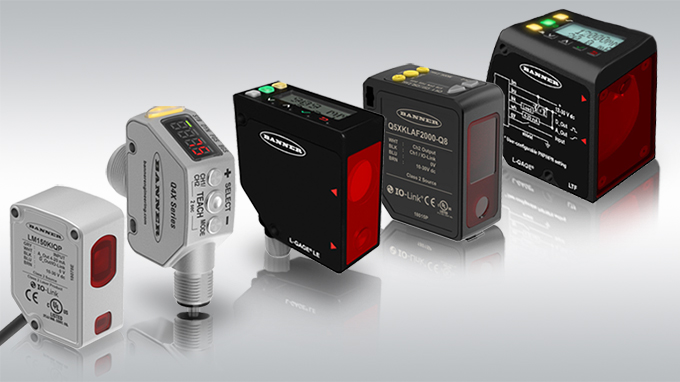

Capteurs laser : LM - Q4X - LE - Q5X - LTF

Le capteur laser adapté à chaque application

Banner Engineering dispose d'une vaste gamme de capteurs de mesure laser, adaptés à un large éventail d'applications. Cela inclut des capteurs puissants de résolution de problèmes, très précis et à longue portée qui sont également disponibles avec IO-Link

Contact

Vous trouverez ci-dessous un aperçu des capteurs de mesure laser les plus courants. Pour plus de détails, veuillez visiter le site Web de notre partenaire Banner Engineering, où vous trouverez un outil de sélection qui vous permet de trouver le bon capteur laser en fonction d'un certain nombre de critères. Vous pouvez également poser vos questions à nos spécialistes produits en utilisant le bouton 'Contact'.

Téléchargez le catalogue 'Laser Sensor Solutions' (en bas de la page) expliquant les principes de fonctionnement avec de multiples exemples d'application.

Capteur LM Q4X LE Q5X LTF
  Capteur de mesure compact très précis Capteur robuste dans un boîtier inox Capteur avec une portée jusqu'à 1 m Capteur haute puissance à moyenne portée Résolveur de problèmes robuste longue portée
  Meilleure performance de sa catégorie avec une stabilité supérieure dans un boîtier compact Performance supérieure, mesure la distance et l'intensité lumineuse, COD sans réflecteur Capteur de mesure laser pour des applications d'inspection et de triage Résolveur de problèmes puissant à un prix avantageux Détecte des objets jusqu'à 24 m, indépendamment de la couleur ou de la surface brillante et de l'angle de détection
Principe de mesure Time-of-flight Time-of-flight Triangulation Triangulation Time-of-flight
Portée 50–150 mm

25-100 mm
25-300 mm
25-500 mm
25-610 mm

100-400 mm
100 mm -1 m
9,5 cm-2 m 50 mm-12 m
50 mm-24 m
Répétabilité env. 0,002 mm env. 0,2-0,3 mm 0,01-0,5 mm 0,5-10 mm 0,45-6 mm
Distance minimale entre les objets à détecter 0,120-0,140 mm 0,5-10 mm 0,5-8 mm 1-35 mm 1,8-24 mm
Boîtier Inox Inox Fonte de zinc plastique Fonte de zinc
Protection IP67 IP67, IP68, IP69K IP67 IP67 IP67
Raccordement Connecteur Pigtail Connector Connecteur, câble, connecteur Pigtail, Connecteur Connecteur & connecteur Pigtail
H x L x P 48,5 x 23,5 x 35,8 mm 57,4 x 18 x 43,6 mm (montage blindé)
57,4 x 18 x 32,5 mm
60 x 26 x 56 mm 60 x 25 x 52 mm 77 x 26 x 56 mm
Gain de détection +++ + ++ +++ ++
Sortie Analogique & digitale/IO-Link Digitale bipolaire, analogique, IO-Link, dual teach mode IO-Link & double sortie digitale, analogique & digitale Double sortie digitale avec IO-Link Analogique & digitale IO-Link & double sortie digitale
Vitesse 0,5 ms-2 s 1,5 ms-50 ms Class 1: 2 ms-100 ms 3-50 ms 1.5 ms-256 ms

Applications typiques

(Cliquez ici à droite pour aller sur le site Web Banner Engineering pour plus de détails)

Détection de présence et d'orientation de PCB;

Inspection à grande vitesse de pièces de petite taille

Mesure du niveau de remplissage des flacons;

Comptage d'emballages froissés multicolores;

Détection d'emballages alimentaires noires;

Autres

Mesure de diamètre d'un rouleau de film en plastique;

Contrôle du diamètre d'un rouleau d'étiquettes;

Contrôle du diamètre d'un rouleau de tôle;

Autres

Vérification de la présence et de la position de cibles réfléchissantes sur une presse à emboutir;

Vérification de la présence de composants foncés sur un fond sombre;

Autres

Surveillance des niveaux de contenu à l'intérieur d'une trémie de grande capacité;

Contrôle de boucle de bande en caoutchouc noir brillant lors de la fabrication de pneus;

Autres
