Produit BI15-CP40-Y1X

Zoom

Capteur inductif

Numéro de commande: 10110

Rectangulaire, hauteur 40 mm
La face active peut être positionnée dans 9 directions
Plastique, PBT‐GF30‐V0
LED angulaires à intensité d'éclairage forte
Vue optimale de l'indication de la tension de service et de l'état de commutation à chaque situation de montage

DC 2 fils, nom. 8,2 VDC
sortie conformément à DIN EN 60947-5-6 (NAMUR)
boîte à bornes

ATEX catégorie II 2 G, zone Ex 1
ATEX catégorie II 1 D, zone Ex 20
SIL 2 (Low Demand Mode) selon CEI 61508, PL c selon ISO 13849-1 pour HFT0
SIL 3 (All Demand Mode) selon CEI 61508, PL e selon ISO 13849-1 pour une structure redondante HFT1

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101061987
eCl@ss-Code (V5.1.4):	27270101 -/- détecteur de proximité inductif
Code marchandise	85365019900
Pays d'origine	DE
Poids	227 g

Données techniques

Format	Rectangulaire

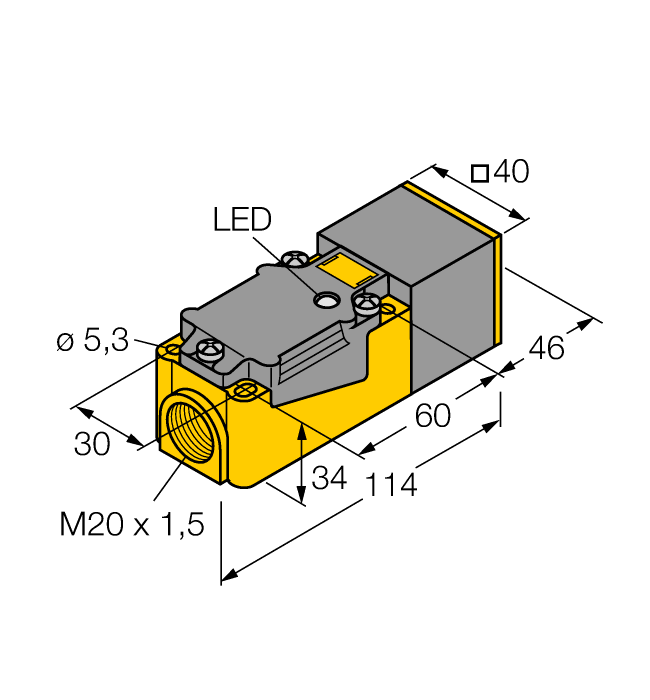

Dimensions	114 x 40 x 40 mm, CP40
Portée nominale	15 mm
Conditions de montage	blindé
Fonction de sortie	NAMUR
Fréquence de commutation	0.150 kHz
Raccordement électrique	Boîte à bornes
Matériau de boîtier	Plastique, PBT-GF30-V0, noir
Température ambiante	-25…+70 °C
Mode de protection	IP67
Homologations	ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc

Data Sheets

Fiche technique (allemand)	373 KB
Fiche technique (anglais)	323 KB
Fiche technique (français)	324 KB
Fiche technique (espagnol)	321 KB
Fiche technique (tchèque)	323 KB
Fiche technique (néerlandais)	322 KB
Fiche technique (rumain)	323 KB
Fiche technique (russe)	434 KB
Fiche technique (polonais)	324 KB
Fiche technique (chinois)	433 KB
Fiche technique (turc)	323 KB

Déclaration SIL

Certificat SIL	961 KB

EPLAN Electric P8

BI15-CP40-Y1X	41 KB

Guide d'utilisation rapide

Changer la face active	39 KB

Homologation/déclaration

KEMA 02ATEX1090 X	1739 KB

Manuel de sécurité

Manuel de sécurité des détecteurs de sécurité inductif …Y1…	1197 KB

Accessoires de montage

	JS025/037 rail de réglage pour format rectangulaire CK40 / CP40; matériau: VA 1.4301	69429
	BSS-CP40 Bride de fixation pour format rectangulaire 40 x 40 mm ; matériau : polypropylène	6901318

Accessoires de fonction

	IMX12-DI01-2S-2T-0/24VDC Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508; Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Signal; abschaltbare Überwachung auf Drahtbruch und Kurzschluss; umschaltbar zwischen Arbeits- und Ruhestromverhalten; Signalverdopplung; abziehbare Schraubklemmen; 12,5 mm Breite; 24VDC Versorgungsspannung	7580020
