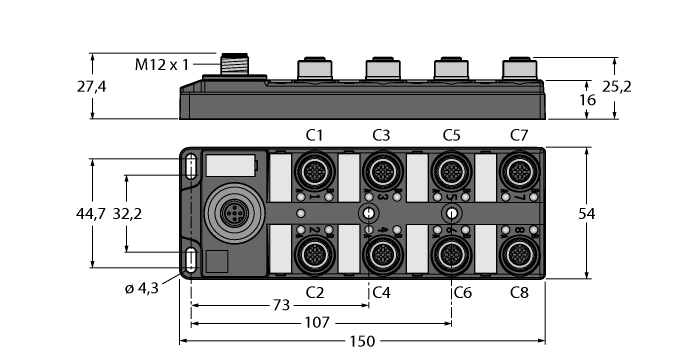

Produit TBIL-M1-16DXP
I/O hub pour la connexion de signaux numériques au maître IO-Link
16 canaux digitaux universels, pnp
Numéro de commande: 6814102- IO-Link v1.1 classe A
- boîtier renforcé par fibres de verre
- Testé aux chocs et vibrations
- électronique de module entièrement surmoulé
- Mode de protection IP65 / IP67 / IP69K
- 2 canaux numériques universels par emplacement
- Les jeux de données I&M prennent en charge l'installation et l'entretien
- Diagnostic IO-Link pour court-circuit et tension d'alimentation
Caractéristiques générales
EAN | 4047101341829 |
eCl@ss-Code (V5.1.4): | 27250307 -/- module de technologie (périphérie décentralisée) |
Code marchandise | 85369095000 |
Pays d'origine | DE |
Poids | 287 g |
Données techniques
Protocole réseau | IO-Link |
Type de signal | Sortie numérique, Entrée numérique, Entrée/sortie numérique |
Technique de raccordement signal | M12 |
Type d'appareil | I/O hub, Module E/S, Station compacte |
Température ambiante | -40…+70 °C |
Mode de protection | IP67/IP69K |
Homologations | cULus |
Data Sheets
Catalogue global
Déclaration du fabricant
Dépliant du produit
EPLAN Electric P8
Fichier CAD
Fichier de configuration
Homologation
Manuel
Notice d'utilisation
Vue d'ensemble du produit
Accessoires de montage
TB-SG-L
Boîtier de protection pour modules E/S de bloc TBEN-L et TBIL-M dans la zone ATEX 2/22 |
100014865 |
Accessoires de fonction
TBEN-S2-4IOL
Module E/S de multiprotocole compact, 4 maîtres IO-Link 1.1 classe A, canaux PNP digitales universelles 0.5A |
6814024 |
Accessoires de raccordement - E/S
RKC4T-2-RSC4T/TXL
Rallonge, connecteur femelle M12, droit, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625604 | |
RKC4.4T-2-RSC4.4T/TXL
Rallonge, connecteur femelle M12, droit, 4 broches vers connecteur mâle M12, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625608 | |
WKC4.4T-2-RSC4.4T/TXL
Rallonge, connecteur femelle M12, coudé, 4 broches vers connecteur mâle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625640 | |
RKC4.5T-2-RSC4.5T/TXL
Rallonge, connecteur femelle M12, droit, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625612 | |
WKC4.5T-2-RSC4.5T/TXL
Rallonge, connecteur femelle M12, coudé, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625644 | |
VBRS4.4-2RKC4T-1/1/TXL
Systèmes de répartition à 2 canaux — répartiteur Y avec câble, connecteur mâle M12, droit, 4 broches — 2 × connecteurs femelles M12, droit, 3 broches, longueur de câble : 1 m, matériau de la gaine : PUR, noir |
6628112 | |
WKC4T-2-RSC4T/TXL
Rallonge, connecteur femelle M12, coudé, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625636 |
Accessoires de raccordement - Réseau
RKC4T-2-RSC4T/TXL
Rallonge, connecteur femelle M12, droit, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625604 |
