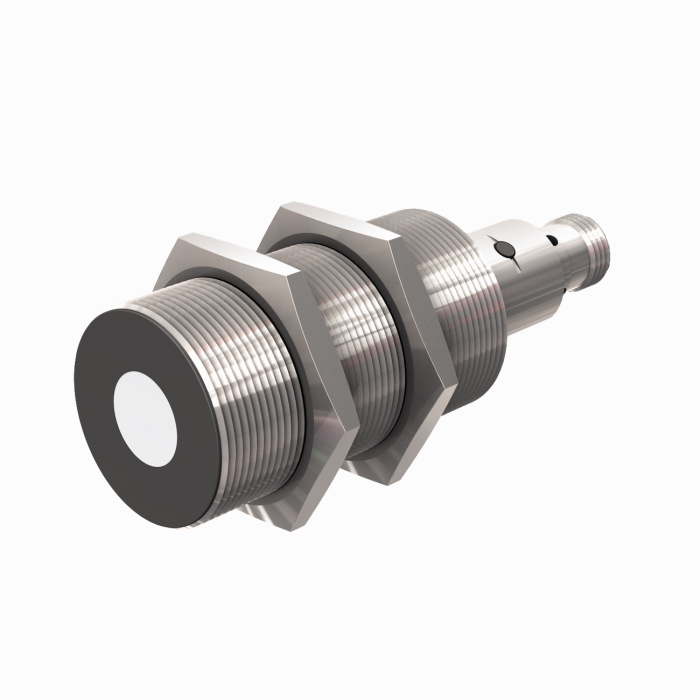

Produit RU300U-M30E-2UP8X2T-H1151
Détecteur ultrasonique
Détecteur en mode diffus
Numéro de commande: 1610040- face lisse de convertisseur ultrasonique
- format cylindrique M30, surmoulé
- raccordement par connecteur M12 x 1
- plage de mesure réglable par bouton d'apprentissage Easy-Teach
- compensation de la température
- Zone morte : 30 cm
- Portée : 300 cm
- Résolution : 1 mm
- Angle d'ouverture du lobe acoustique : +/- 15°
- 2x sorties de commutation, PNP
- paramétrable N.O. / N.F.
Caractéristiques générales
| EAN | 4047101287431 |
| eCl@ss-Code (V5.1.4): | 27272803 -/- détecteur de proximité ultrasonique |
| Code marchandise | 85365019000 |
| Pays d'origine | DE |
| Poids | 156 g |
Données techniques
| Fonction | () |
| Mode de fonctionnement | Période |
| Format | tube fileté |

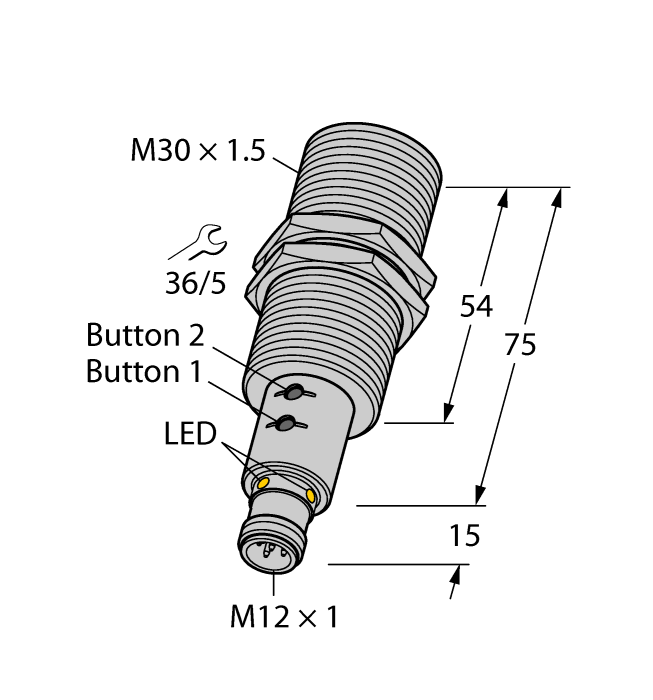

| Dimensions | M30 x 1.5 |
| Direction du faisceau | Droit |
| Portée | 300…3000 mm |
| Résolution | 1 mm |
| Tension de service | 15…30 VDC |
| Fonction de l'élément de commutation | N.O. / N.F. |
| Fonction de sortie | PNP |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | métal, CuZn, Nickelé |
| Température ambiante | -25…+70 °C |
| Mode de protection | IP67 |
| Homologations | CE, cULus |
Data Sheets
Catalogue de produits
Fichier CAD
Guide d'utilisation rapide
Homologation/déclaration
Manuel
Accessoires de montage
|
MW30
Équerre de fixation pour détecteurs à tube fileté ; matériau : acier inoxydable A2 1.4301 (AISI 304) |
6945005 |
Accessoires de raccordement
|
RKC4.5T-2/TEL
Câble de raccordement, connecteur femelle M12, droit, 5 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6625016 |
|
WKC4.5T-2/TEL
Câble de raccordement, connecteur femelle M12, coudé, 5 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6625028 |
Accessoires de fonction
|
TX1-Q20L60
Adaptateur TEACH e.a. pour les codeurs inductifs, les détecteurs de positionnement linéaires, les détecteurs angulaires, à ultrasons et capacitifs |
6967114 |
