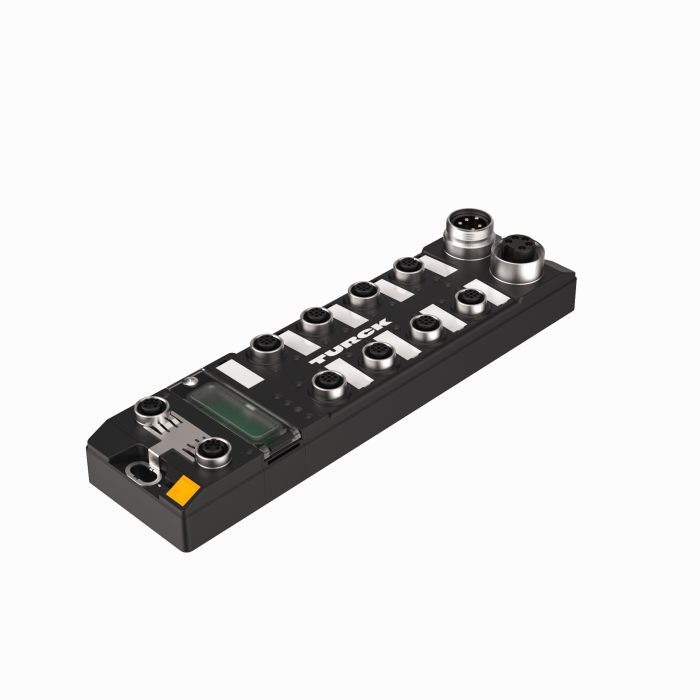

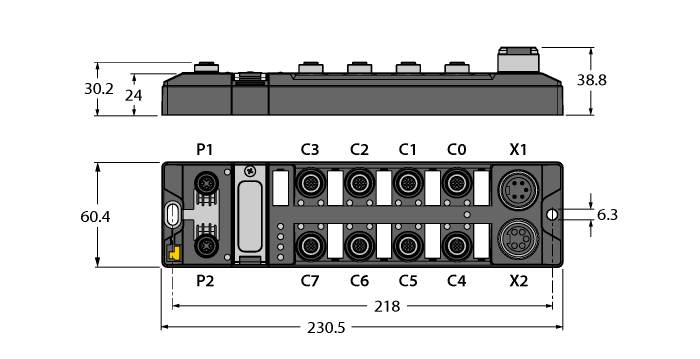

Produit TBEN-L5-8IOL

Zoom
Zoom

Module E/S multiprotocolaire compact pour Ethernet

8 canaux maîtres IO-Link

4 canaux PNP digitaux universels, 2 A, diagnostic de canal

Numéro de commande: 6814017

Appareil PROFINET, appareil EtherNet/IP ou serveur Modbus TCP
Switch Ethernet intégré
Compatible 10 Mbit/s / 100 Mbit/s
2 × M12, 4 broches, codage D, connexion de bus de terrain Ethernet
Redondance de système PROFINET S2

boîtier renforcé par fibres de verre
Testé aux chocs et vibrations
électronique de module entièrement surmoulé
Mode de protection IP65 / IP67 / IP69K

Connecteur 7/8" à 5 pôles pour l'alimentation en tension
Les groupes de tension isolés galvaniquement prennent en charge la sécurité passive

ATEX zone 2/22
CCC-Ex

Emplacements M12, 5 pôles pour maître IO-Link
Maître IO-Link port classe A et port classe B
Protocole IO-Link 1.1

Programmable dans ARGEE

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101393125
eCl@ss-Code (V5.1.4):	27250302 -/- module E/S digitales (périphérie décentralisée)
Code marchandise	85176200000
Pays d'origine	DE
Poids	639 g

Données techniques

Protocole réseau	Modbus TCP, EtherNet/IP, PROFINET
Type de signal	IO-Link, Sortie numérique, Entrée/sortie numérique, Entrée numérique
Technique de raccordement signal	M12
Type d'appareil	Module E/S, Station compacte, Field Logic Controller (ARGEE)
Vitesse de transmission bus de terrain	10/100 Mbit/s
Technique de raccordement bus de terrain	2 × M12, 4 pôles, codage D
Température ambiante	-40…+70 °C
Mode de protection	IP65/IP67/IP69K
Homologations	ATEX Zone 2/22, cULus, IECEx, CCC

Data Sheets

Fiche technique (allemand)	426 KB
Fiche technique (anglais)	425 KB
Fiche technique (français)	425 KB
Fiche technique (espagnol)	412 KB
Fiche technique (tchèque)	427 KB
Fiche technique (néerlandais)	424 KB
Fiche technique (rumain)	425 KB
Fiche technique (russe)	313 KB
Fiche technique (polonais)	428 KB
Fiche technique (chinois)	517 KB
Fiche technique (turc)	426 KB

Catalogue global

Produits d'automatisation industrielle	43634 KB

Déclaration du fabricant

Déclaration de conformité UE et Royaume-Uni	242 KB
Déclaration de conformité UE et Royaume-Uni à la directive ATEX	120 KB

Dépliant du produit

Modules d'E/S multiprotocolaires avec maître IO-Link	828 KB

Dépliant sur la technologie

FLC - Field Logic Controller (programmable ARGEE)	1825 KB

Fichier CAD

3D-1 (STP)	859 KB

Fichier de configuration

fichiers EDS et fichiers Catalog	11329 KB
Fichier GSDML	2153 KB
Outil de configuration et d'intégration IO-Link AOI	2564 KB

Guide d'utilisation rapide

Remarques sur l'utilisation dans les zones Ex 2 et 22	421 KB

Homologation

TÜV 20 ATEX 264795 X	394 KB
IECEx TUN 20.0010X	819 KB

Logiciel

IO-Link AOI	2564 KB

Logiciel de configuration

Turck Automation Suite TAS

Manuel

Appareils IO-Link mise en service	11322 KB

Notice d'utilisation

TBEN-Lx-8IOL – Guide d'utilisation	9455 KB

Vue d'ensemble du produit

Modules d'E/S de bloc pour Ethernet	343 KB
Systèmes d'E/S multiprotocolaires pour Ethernet	445 KB

Accessoires de montage

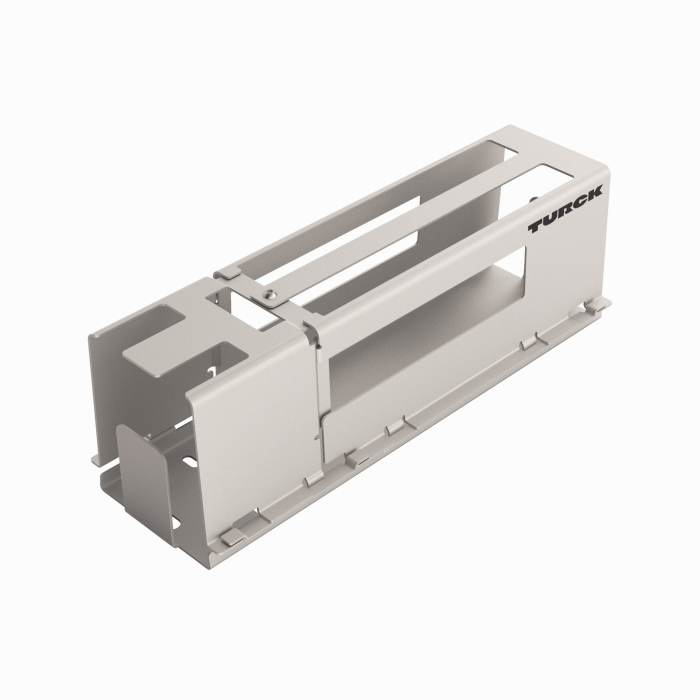

	TB-SG-L Boîtier de protection pour modules E/S de bloc TBEN-L et TBIL-M dans la zone ATEX 2/22	100014865

Accessoires de raccordement - Alimentation en tension

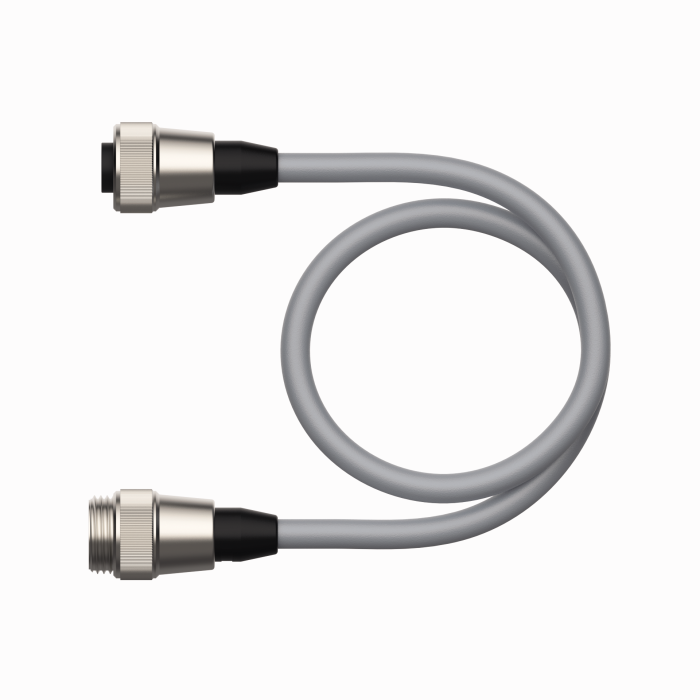

	RKM52-2-RSM52 Câble d'alimentation, connecteur femelle 7/8″, droit, 4 broches + PE vers connecteur mâle 7/8″, droit, 4 broches + PE, longueur de câble : 2 m, matériau de la gaine : PUR, gris	6914150

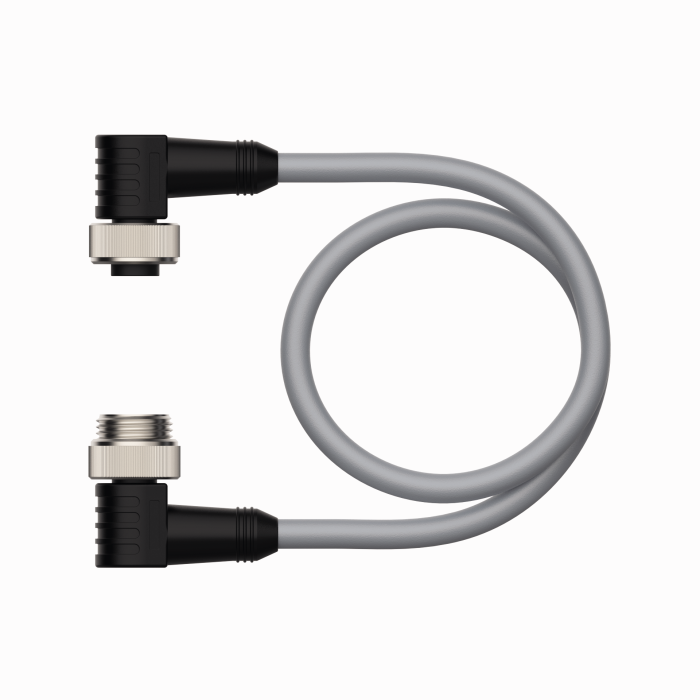

	WKM52-2-WSM52 Câble d'alimentation, connecteur femelle 7/8″, coudé, 4 broches + PE vers connecteur mâle 7/8″, coudé, 4 broches + PE, longueur de câble : 2 m, matériau de la gaine : PUR, gris	6604801

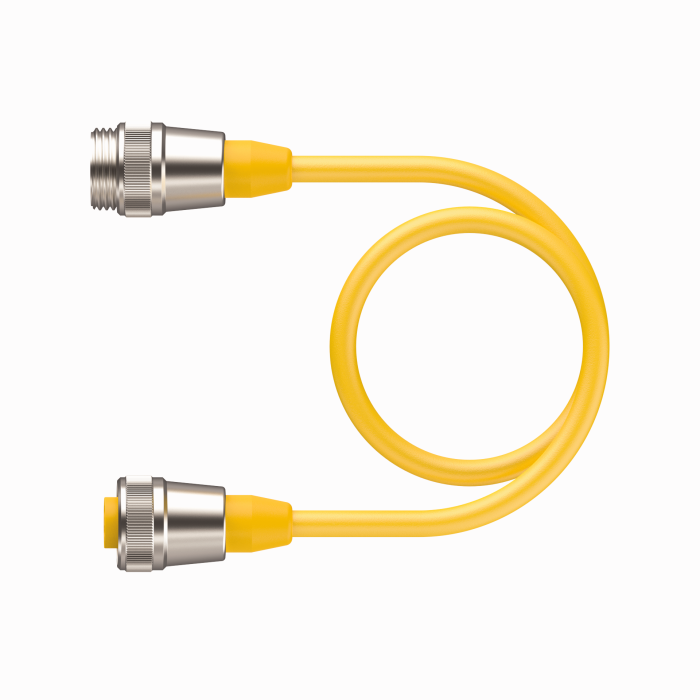

	RSM RKM 50-2M Câble d'actionneur et de capteur, rallonge, connecteur mâle 7/8″, droit, 5 broches, connecteur mâle 7/8″, droit, 4 broches, longueur de câble 2 m, gaine de câble PVC, jaune, pour d'autres longueurs de câble et versions disponibles, voir www.turck.com	U2282-0

Accessoires de raccordement - E/S

	RKC4T-2-RSC4T/TXL Rallonge, connecteur femelle M12, droit, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625604
	WKC4T-2-RSC4T/TXL Rallonge, connecteur femelle M12, coudé, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625636
	RKC4.4T-2-RSC4.4T/TXL Rallonge, connecteur femelle M12, droit, 4 broches vers connecteur mâle M12, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625608
	WKC4.4T-2-RSC4.4T/TXL Rallonge, connecteur femelle M12, coudé, 4 broches vers connecteur mâle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625640
	WKC4.5T-2-RSC4.5T/TXL Rallonge, connecteur femelle M12, coudé, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625644
	RKC4.5T-2-RSC4.5T/TXL Rallonge, connecteur femelle M12, droit, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625612
	VBRS4.4-2RKC4T-1/1/TXL Systèmes de répartition à 2 canaux — répartiteur Y avec câble, connecteur mâle M12, droit, 4 broches — 2 × connecteurs femelles M12, droit, 3 broches, longueur de câble : 1 m, matériau de la gaine : PUR, noir	6628112
	RK 4.4T-2-RS 4.4T Câble d'actionneur et de capteur, rallonge, connecteur femelle M12, droit, 4 broches, connecteur mâle M12, droit, 4 broches, IP68, IP69K, longueur de câble : 2 m, gaine de câble PVC, gris ; d'autres longueurs de câble et versions sont disponibles, voir www.turck.com	U2445
	RK 4.5T-2-RS 4.5T Câble d'actionneur et de capteur, rallonge, connecteur femelle M12, droit, 5 broches, connecteur mâle M12, droit, 5 broches, IP68, IP69K, longueur de câble : 2 m, gaine de câble PVC, gris ; d'autres longueurs de câble et versions sont disponibles, voir www.turck.com	U2187-1

Accessoires de raccordement - Réseau

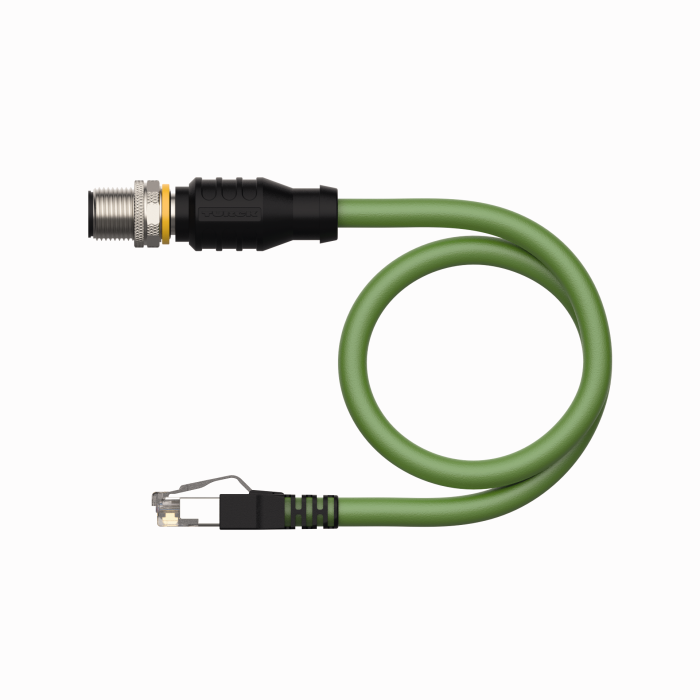

	RSSD-RJ45S-4422-2M Câble pour Industrial Ethernet, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635170
	RSSD-RJ45S-4422-7M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635579
	RSSD-RJ45S-4422-8M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635538

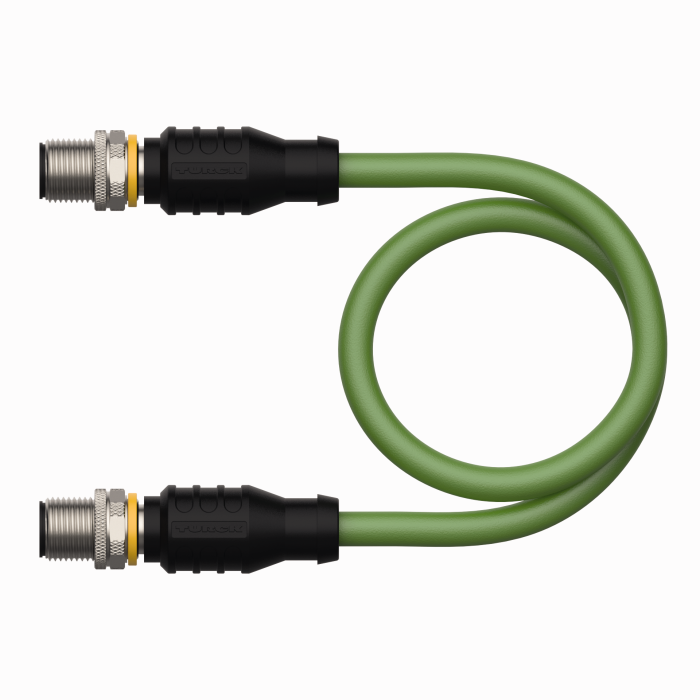

	RSSD-RSSD-4422-2M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle M12, codage D, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635150

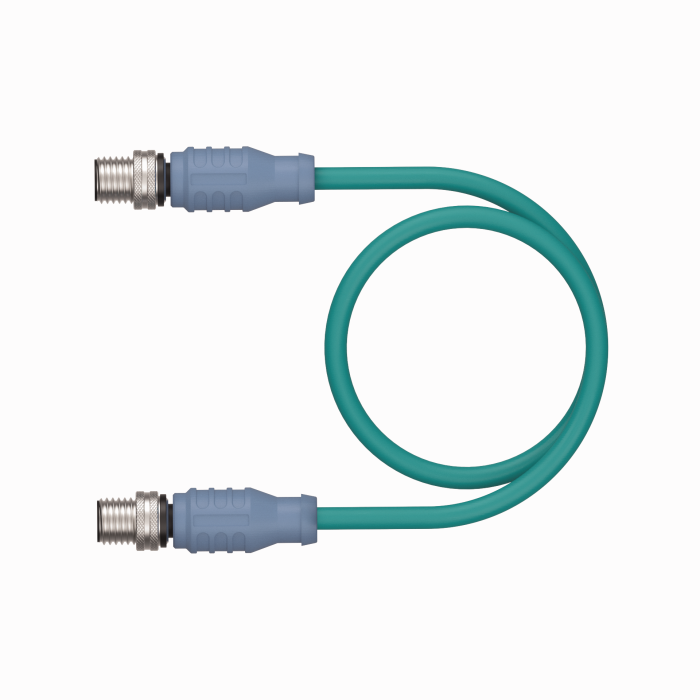

	RSSD RSSD 441-2M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle M12, codage D, droit, longueur de câble : 2 m, matériau de la gaine : TPE, turquoise	U-02482

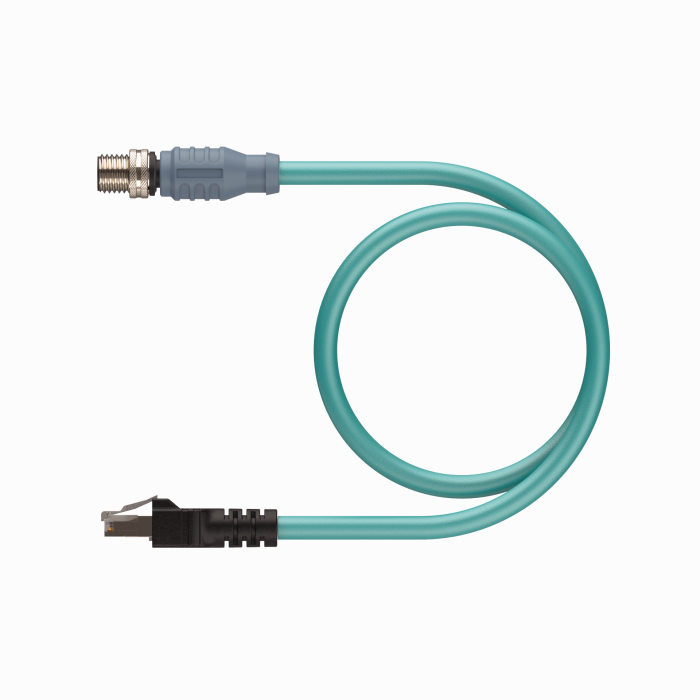

	RSSD RJ45 441-2M Câble pour Industrial Ethernet, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : TPE, turquoise	U-08880
