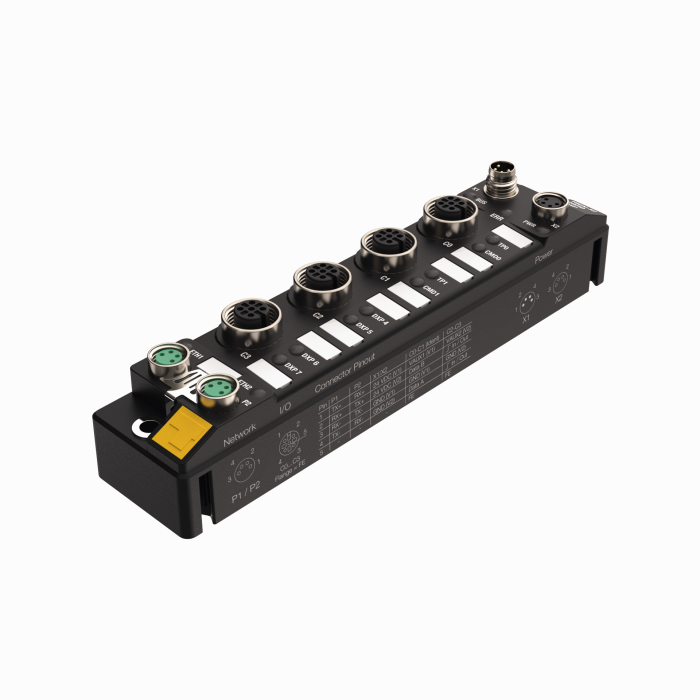

Produit TBEN-S2-2RFID-4DXP
Module RFID multiprotocolaire compact pour Ethernet
Module RFID et E/S compact
Numéro de commande: 6814029- Appareil PROFINET, appareil EtherNet/IP ou esclave Modbus TCP
- Redondance de systèmes PROFINET S2
- Interrupteur Ethernet intégré
- Prend en charge 10 Mbit/s / 100 Mbit/s
- boîtier renforcé par fibres de verre
- Testé aux chocs et vibrations
- électronique de module entièrement surmoulé
- Mode de protection IP65 / IP67 / IP69K
- ATEX Zone 2/22
- Jusqu'à 128 octets de données utiles par cycle d'écriture/de lecture par canal et utilisation de fragments de 16 kilo-octets de mémoire FIFO chacun
- Interface de données pour une utilisation confortable de la fonctionnalité RFID
- Mode bus HF continu avec jusqu'à 32 têtes d'écriture/de lecture HF par canal
- 2 canaux avec raccordement M12 pour RFID
- 4 canaux numériques universels comme entrées PNP ou sorties 0,5 A
- Programmable dans ARGEE
Caractéristiques générales
| EAN | 4047101310252 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- module E/S digitales (périphérie décentralisée) |
| Code marchandise | 85176200000 |
| Pays d'origine | DE |
| Poids | 235 g |
Données techniques
| Protocole réseau | Modbus TCP, EtherNet/IP, PROFINET |
| Type de signal | RFID, Entrée numérique, Entrée/sortie numérique, Sortie numérique |
| Technique de raccordement signal | M12 |
| Type d'appareil | Module E/S, Station compacte, Field Logic Controller (ARGEE) |
| Vitesse de transmission Ethernet | 10/100 Mbit/s |
| Connectique Ethernet | 2 × M8, 4 pôles, codage D |
| Température ambiante | -40…+70 °C |
| Mode de protection | IP65/IP67/IP69K |
| Homologations | ATEX Zone 2/22, cULus, IECEx, CCC |
Data Sheets
Bloc fonction/bibliothèque
Déclaration du fabricant
| Déclaration de conformité UE et Royaume-Uni | 242 KB |
| Déclaration de conformité UE et Royaume-Uni à la directive ATEX | 120 KB |
Dépliant du produit
Dépliant sur la technologie
Document de vente
Fichier de configuration
Guide d'utilisation rapide
Homologation
Liste d'accessoires
Logiciel de configuration
Manuel
| Manuel TBEN-S2-2RFID-4DXP | 11941 KB |
| Description du mode bus | 741 KB |
| Outil de calcul pour le mode bus HF | 100 KB |
Manuel de projet
Micrologiciel
Programme de démonstration
Accessoires de raccordement
|

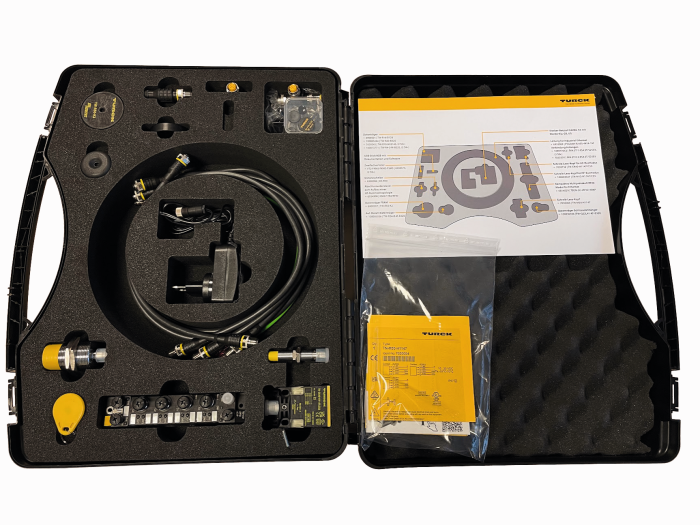

RFID-STARTERKIT | 100049865 |
Accessoires de raccordement - Alimentation en tension
|
PKG4M-2-PSG4M/TXL
Rallonge, connecteur femelle M8, droit, 4 broches vers connecteur mâle M8, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625673 |
Accessoires de raccordement - E/S
|
RKC4.4T-2-RSC4.4T/TXL
Rallonge, connecteur femelle M12, droit, 4 broches vers connecteur mâle M12, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625608 |
|
VBRS4.4-2RKC4T-1/1/TXL
Systèmes de répartition à 2 canaux — répartiteur Y avec câble, connecteur mâle M12, droit, 4 broches — 2 × connecteurs femelles M12, droit, 3 broches, longueur de câble : 1 m, matériau de la gaine : PUR, noir |
6628112 |
|
WKC4.4T-2-RSC4.4T/TXL
Rallonge, connecteur femelle M12, coudé, 4 broches vers connecteur mâle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625640 |
Accessoires de raccordement - Réseau
|
PSGS4M-RJ45S-4422-2M
Câble pour Industrial Ethernet, connecteur mâle M8, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert |
6635247 |
|
PSGS4M-PSGS4M-4422-2M
Câble pour Ethernet industriel, rallonge, connecteur mâle M8, droit vers connecteur mâle M8, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert |
6635237 |
Accessoires de raccordement - Technologie
|

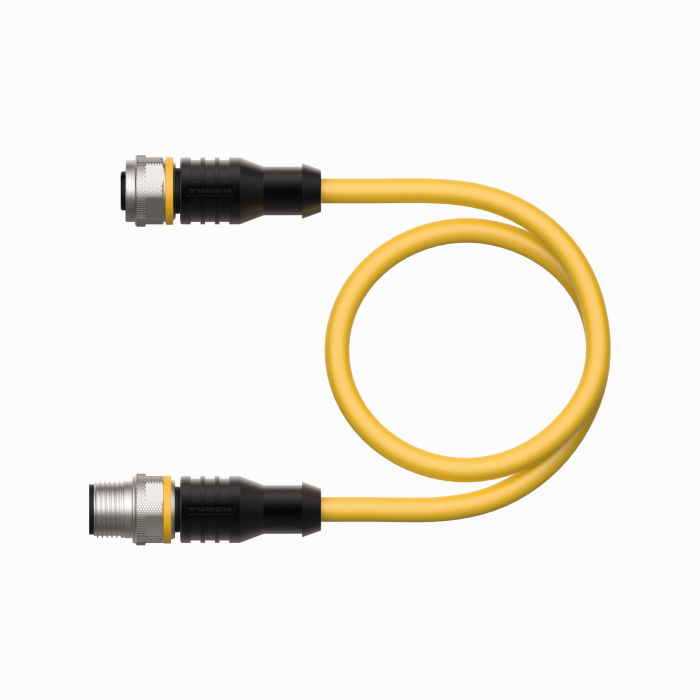

RK4.5T-2-RS4.5T/S2500
Câble BL ident, connecteur femelle M12, droit vers connecteur mâle M12, droit, longueur de câble : 2 m, matériau de la gaine : PUR, jaune |
6699200 |
|

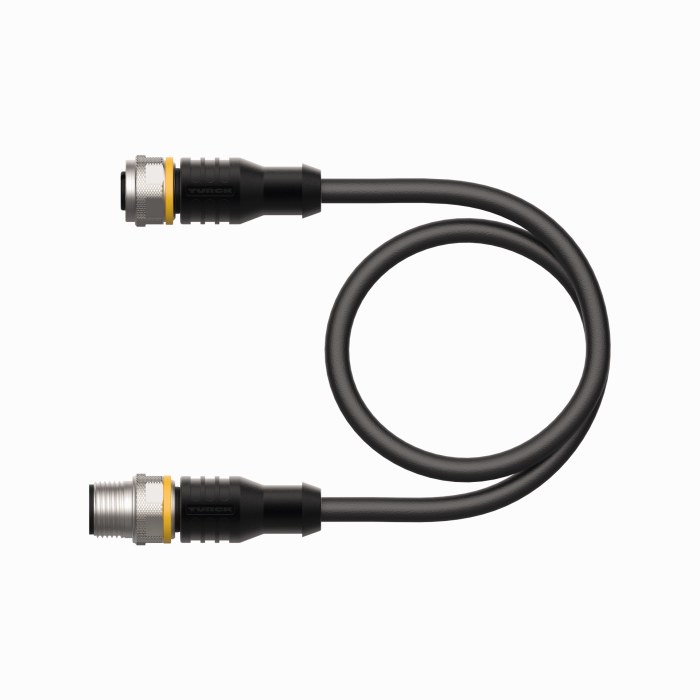

RK4.5T-2-RS4.5T/S2503
Câble BL ident, connecteur femelle M12, droit vers connecteur mâle M12, droit, longueur de câble : 2 m, matériau de la gaine : PUR, noir |
7030331 |
|

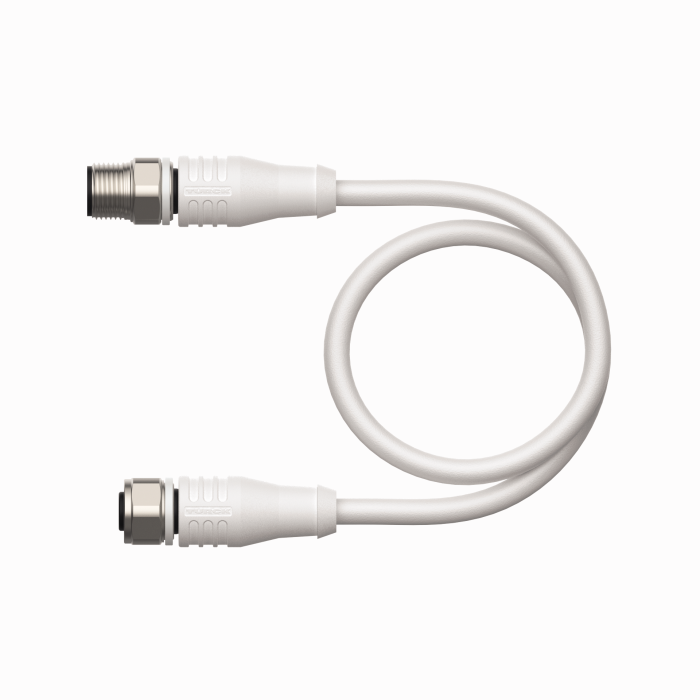

RSCV-RKCV5500-2M/S2500
Câble pour applications RFID dans l'industrie agroalimentaire, connecteur mâle M12 droit sur connecteur femelle M12 droit, longueur de câble : 2 m, matériau de la gaine : PPEDEM, blanc, écrou de serrage en acier inoxydable |
6633193 |
