Produit TBEN-S2-4AO
Module E/S multiprotocolaire compact pour Ethernet
4 sorties analogiques, configurables comme tension ou courant
Numéro de commande: 6814028- Appareil PROFINET, appareil EtherNet/IP ou esclave Modbus TCP
- Interrupteur Ethernet intégré
- Supporte 10 Mb/s / 100 Mb/s
- 2 × M8, 4 pôles, connexion de bus de terrain Ethernet
- boîtier renforcé par fibres de verre
- Testé aux chocs et vibrations
- électronique de module entièrement surmoulé
- Mode de protection IP65 / IP67 / IP69K
- Connecteur M8 mâle à 4 broches pour l'alimentation
- Groupes de tension isolés galvaniquement
- ATEX Zone 2/22
- Chaque canal librement sélectionnable pour tension ou courant
- Plages de sortie :
- Tension : 0 / 1-5 V, +/- 10 V, 0 / 2-10 V
- Courant : 0 / 4-20 mA
- Programmable dans ARGEE
Caractéristiques générales
| EAN | 4047101310306 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- module E/S digitales (périphérie décentralisée) |
| Code marchandise | 85176200000 |
| Pays d'origine | DE |
| Poids | 214 g |
Données techniques
| Protocole réseau | Modbus TCP, EtherNet/IP, PROFINET |
| Type de signal | Sortie analogique |
| Technique de raccordement signal | M12 |
| Type d'appareil | Module E/S, Station compacte, Field Logic Controller (ARGEE) |
| Vitesse de transmission bus de terrain | 10/100 Mbit/s |
| Technique de raccordement bus de terrain | 2 × M8, 4 pôles |
| Température ambiante | -40…+70 °C |
| Mode de protection | IP65/IP67/IP69K |
| Homologations | ATEX Zone 2/22, cULus |
Data Sheets
Catalogue global
Déclaration du fabricant
| Déclaration de conformité UE et Royaume-Uni | 242 KB |
| Déclaration de conformité UE et Royaume-Uni à la directive ATEX | 120 KB |
Dépliant du produit
Dépliant sur la technologie
EPLAN Electric P8
Fichier CAD
Fichier de configuration
Guide d'utilisation rapide
Homologation
Liste d'accessoires
Logiciel de configuration
Notice d'utilisation
Vue d'ensemble du produit
Accessoires de raccordement - Alimentation en tension
|
PKG4M-2-PSG4M/TXL
Rallonge, connecteur femelle M8, droit, 4 broches vers connecteur mâle M8, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625673 |
|
PKG4M-2/TXL
Câble de raccordement, connecteur femelle M8, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625553 |
|
PKW4M-2/TXL
Câble de raccordement, connecteur femelle M8, coudé, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625559 |
Accessoires de raccordement - E/S
|

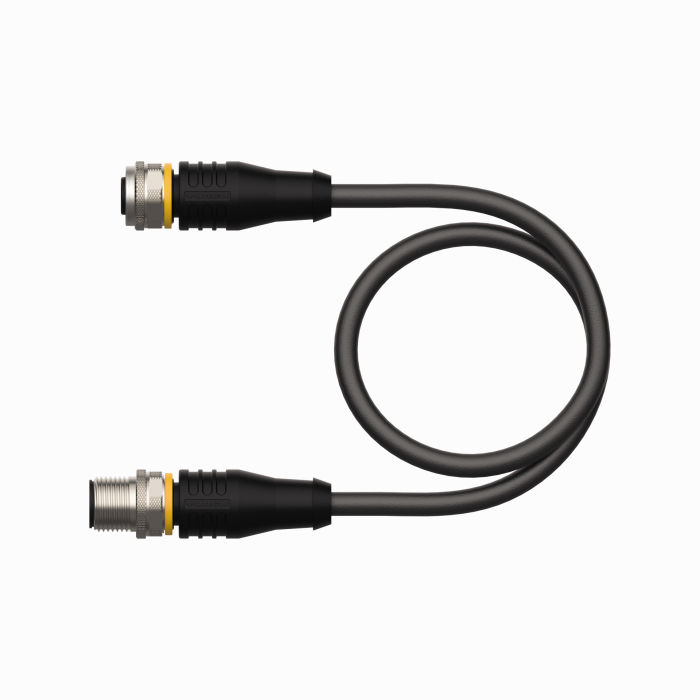

RKS4.5T-2-RSS4.5T/TXL
Rallonge, connecteur femelle M12, droit, 4 broches vers connecteur mâle M12, droit, 4 broches ; blindé, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6626396 |
Accessoires de raccordement - Réseau
|
PSG4M-0.2-PSG4M/TXN
Câble pour Ethernet industriel, à utiliser en tant que pont pour raccorder les modules TBEN-S ; connecteur M8, droit vers connecteur M8, droit, longueur de câble : 0,2 m, matériau de la gaine : PUR, vert |
6630376 |
|
PSGS4M-PSGS4M-4422-2M | 6635237 |
|
PSGS4M-RJ45S-4422-2M | 6635247 |
|
RSSD-PSGS4M-4422-2M | 6635160 |
