Produit FW-ERSPM0514-PL-S-0813
Connecteur confectionnable
Alimentation M12

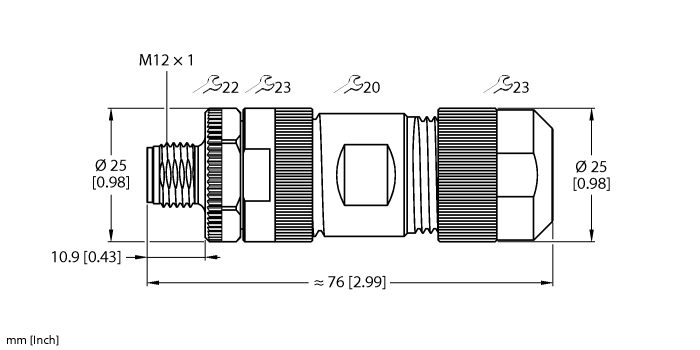

Connecteur mâle M12 × 1, droit
Numéro de commande: 100008140- Codage L
- Vis de montage métallique
- Raccordement par bornes à vis
- 5 pôles (4 + FE)
- Diamètre de ligne : 8,0…13,0 mm
- Section raccordable :
- 1,5 mm² ou 16 AWG max. (avec embout)
- 2,5 mm² ou 14 AWG max. (sans embout)
Caractéristiques générales
| EAN | 4047101511321 |
| eCl@ss-Code (V5.1.4): | 27279201 -/- connectique (accessoire détecteurs) |
| Code marchandise | 85366990990 |
| Pays d'origine | DE |
| Poids | 43 g |
Données techniques
| Application | Alimentation |
| Connecteur A | Connecteur mâle, M12x1, Droit, Codage L |
| Nombre de pôles | 4+FE |
| Type de connexion | raccordement par vis/bornes |
| Matériau de boîtier | Plastique |
| Matériau écrou/vis de serrage | fonte de zinc, GD-Zn, nickelé |
| Diamètre extérieur du câble | 8…13 mm |
| Section conducteur/section raccordable | 0.75…2.5 mm² |
| Intensité maximale admissible | 16 A |
| Homologations | Reconnu cULus |
