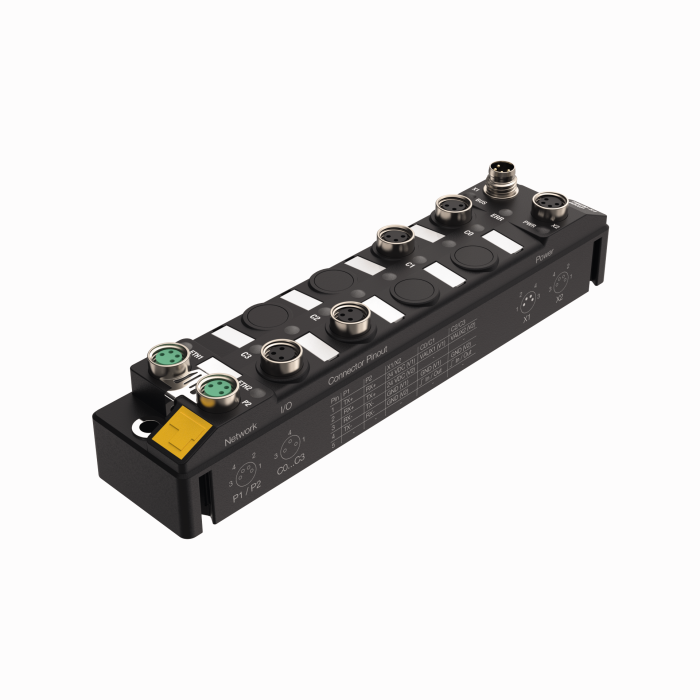

Produit TBEN-S1-4DXP

Zoom
Zoom

Module E/S multiprotocolaire compact pour Ethernet

4 canaux numériques universels comme entrée pnp ou sorties 2,0 A

Numéro de commande: 100006468

Appareil PROFINET, appareil EtherNet/IP ou serveur Modbus TCP
Switch Ethernet intégré
Compatible 10 Mbit/s / 100 Mbit/s
2 × M8, 4 broches, connexion de bus de terrain Ethernet
Redondance de système PROFINET S2

boîtier renforcé par fibres de verre
Testé aux chocs et vibrations
électronique de module entièrement surmoulé
Mode de protection IP65 / IP67 / IP69K

Connecteur M8 mâle à 4 broches pour l'alimentation
Groupes de tension isolés galvaniquement

ATEX zone 2/22
CCC-Ex

Diagnostic d'entrée par groupe

Max. 2 A par sortie
Diagnostic de sortie par canal

Un canal numérique sélectionnable au choix par emplacement

Programmable dans ARGEE

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101507997
eCl@ss-Code (V5.1.4):	27250302 -/- module E/S digitales (périphérie décentralisée)
Code marchandise	85176200000
Pays d'origine	DE
Poids	197 g

Données techniques

Protocole réseau	Modbus TCP, EtherNet/IP, PROFINET
Type de signal	Entrée numérique, Entrée/sortie numérique, Sortie numérique
Technique de raccordement signal	M8
Type d'appareil	Module E/S, Station compacte, Field Logic Controller (ARGEE)
Vitesse de transmission bus de terrain	10/100 Mbit/s
Technique de raccordement bus de terrain	2 × M8, 4 pôles
Température ambiante	-40…+70 °C
Mode de protection	IP65/IP67/IP69K
Homologations	ATEX Zone 2/22, cULus, IECEx, CCC

Data Sheets

Fiche technique (allemand)	449 KB
Fiche technique (anglais)	448 KB
Fiche technique (français)	448 KB
Fiche technique (espagnol)	433 KB
Fiche technique (tchèque)	449 KB
Fiche technique (néerlandais)	448 KB
Fiche technique (rumain)	448 KB
Fiche technique (russe)	314 KB
Fiche technique (polonais)	450 KB
Fiche technique (chinois)	531 KB
Fiche technique (turc)	448 KB

Catalogue global

Produits d'automatisation industrielle	43634 KB

Déclaration du fabricant

Déclaration de conformité UE et Royaume-Uni	242 KB
Déclaration de conformité UE et Royaume-Uni à la directive ATEX	120 KB

Dépliant du produit

Systèmes d'E/S multiprotocolaires pour Ethernet	445 KB
TBEN-S Starterkit	347 KB

Dépliant sur la technologie

FLC - Field Logic Controller (programmable ARGEE)	1825 KB

Fichier de configuration

fichiers EDS et fichiers Catalog	6877 KB
fichier GSDML	927 KB

Guide d'utilisation rapide

Remarques sur l'utilisation dans les zones Ex 2 et 22	421 KB

Homologation

TÜV 20 ATEX 264795 X	394 KB
IECEx TUN 20.0010X	819 KB

Liste d'accessoires

Liste d'accessoires TBEN-S	4718 KB

Logiciel de configuration

Turck Automation Suite TAS

Manuel

BEEP - guide de démarrage	2685 KB

Notice d'utilisation

TBEN-S – E/S analogiques et numériques - Guide d'utilisation	9480 KB

Vue d'ensemble du produit

Famille de produit TBEN-S	786 KB

Accessoires de montage

	TB-SG-S Boîtier de protection pour modules E/S de bloc TBEN-S dans la zone ATEX 2/22	100014866

Accessoires de raccordement - Alimentation en tension

	PKG4M-2-PSG4M/TXL Rallonge, connecteur femelle M8, droit, 4 broches vers connecteur mâle M8, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625673
	PKG4M-2/TXL Câble de raccordement, connecteur femelle M8, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625553
	PKW4M-2/TXL Câble de raccordement, connecteur femelle M8, coudé, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625559

Accessoires de raccordement - E/S

	PKG3M-0.3-PSG3M/TXL Rallonge, connecteur femelle M8, droit, 3 broches vers connecteur mâle M8, droit, 3 broches ; longueur de câble : 0,3 m, matériau de la gaine : PUR, noir ; homologation cULus	6625665
	PKG3M-2-PSG3M/TXL Rallonge, connecteur femelle M8, droit, 3 broches vers connecteur mâle M8, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625668

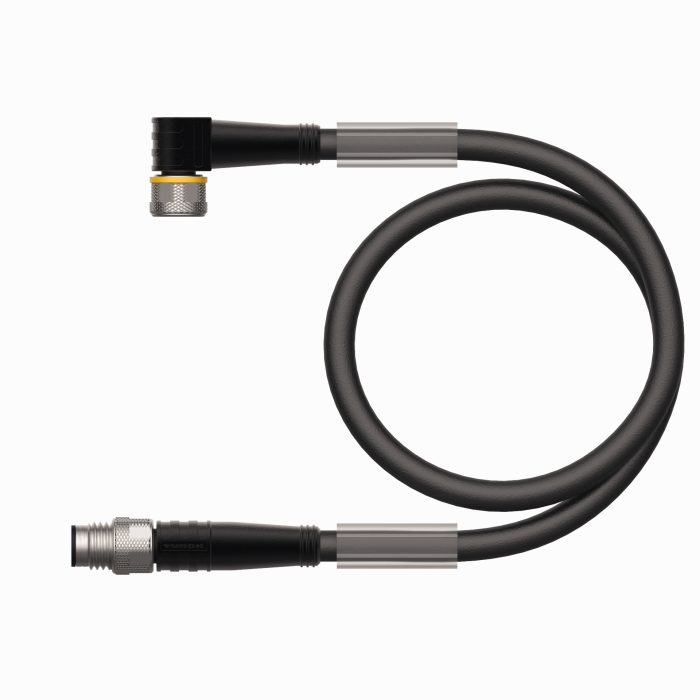

	PKW3M-2-PSG3M/TXL Rallonge, connecteur femelle M8, coudé, 3 broches vers connecteur mâle M8, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6627123

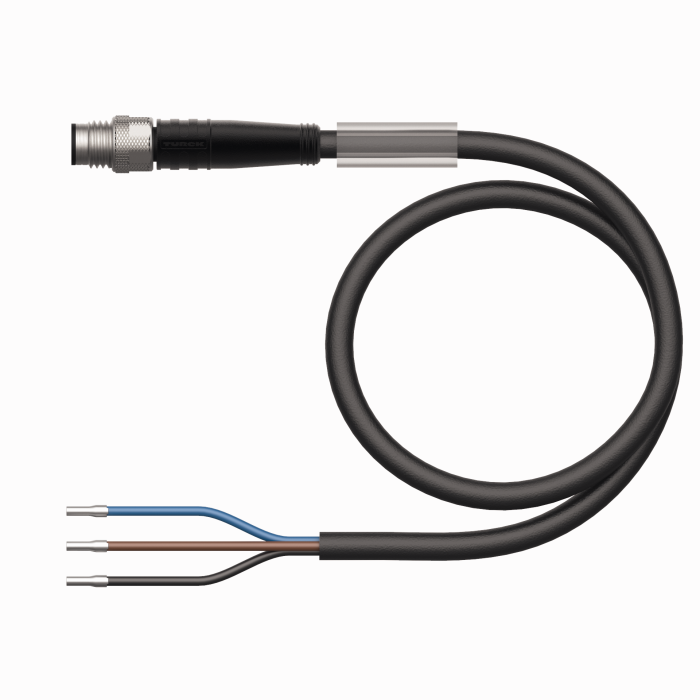

	PSG3M-2/TXL Câble de raccordement, connecteur mâle M8, droit, 3 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625562

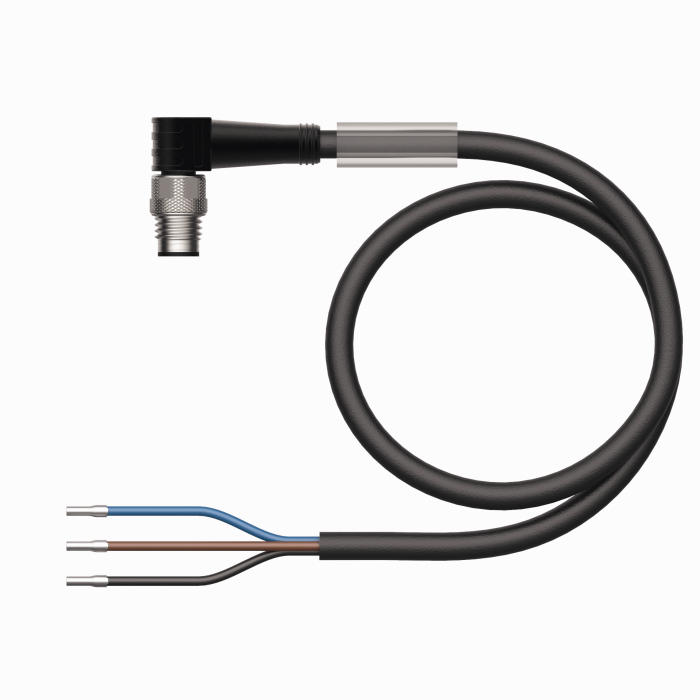

	PSW3M-2/TXL Câble de raccordement, connecteur mâle M8, coudé, 3 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625568

Accessoires de raccordement - Réseau

	PSG4M-0.2-PSG4M/TXN Câble pour Ethernet industriel, à utiliser en tant que pont pour raccorder les modules TBEN-S ; connecteur M8, droit vers connecteur M8, droit, longueur de câble : 0,2 m, matériau de la gaine : PUR, vert	6630376
	PSGS4M-PSGS4M-4422-2M Câble pour Ethernet industriel, rallonge, connecteur mâle M8, droit vers connecteur mâle M8, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635237
	PSGS4M-RJ45S-4422-2M Câble pour Industrial Ethernet, connecteur mâle M8, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635247
	RSSD-PSGS4M-4422-2M Câble pour Industrial Ethernet, connecteur mâle M12, codage D, droit vers connecteur mâle M8, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635160
