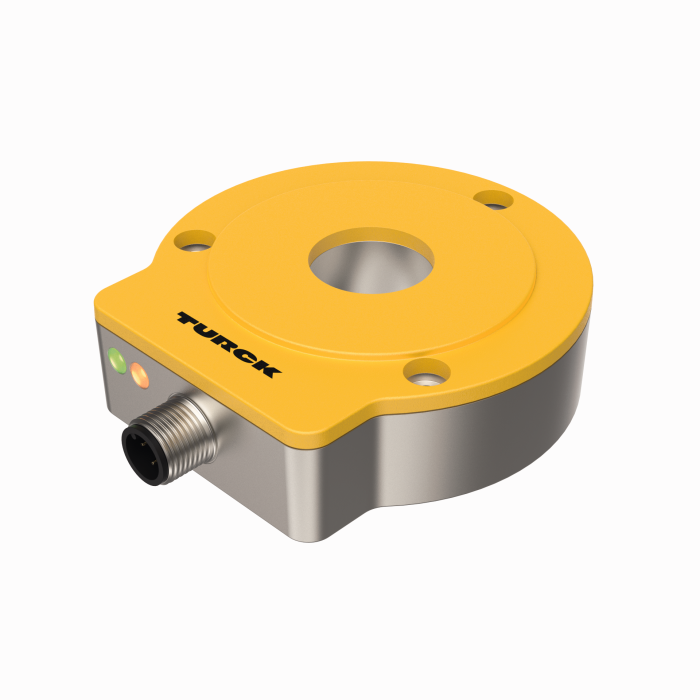

Produit RI360P0-QR24M0-IOLX2-H1141/3GD
Codeur sans contact avec certificat ATEX
IO-Link, 3GD, zone 2 (22)
Premium-Line
Numéro de commande: 100003122- Boîtier compact et robuste
- Options de montage polyvalentes
- Visualisation de l'état par LED
- insensibilité par rapport aux champs parasites électromagnétiques
- résolution simpletour 16 bits
- valeur de processus dans le télégramme IO-Link 32 bit
- 3 bits d'erreur
- 16 bits simple tour
- 13 bits multi-tour
- 15…30 VDC
- connecteur M12 x 1, 4 pôles
- ATEX catégorie II 3 G, zone Ex 2
- ATEX catégorie II 3 D, zone Ex 22
Caractéristiques générales
| EAN | 4047101475463 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- codeur, absolu |
| Code marchandise | 90318080000 |
| Pays d'origine | DE |
| Poids | 315 g |
Données techniques
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Type de sortie | Codeur absolu multitour |
| Type d'arbre | arbre sortant |
| Diamètre d'arbre D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

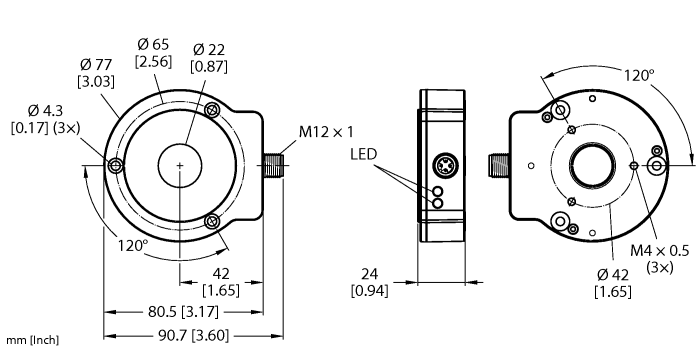

| Dimensions | 81 x 78 x 24 mm |
| Type de bride | bride sans élément de fixation |
| Plage de mesure | 0…360° |
| Protocole de communication | IO-Link |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | Métal / plastique, ZnAlCu1/PBT-GF30-V0 |
| Température ambiante | -25…+70 °C |
| Mode de protection | IP68/IP69K |
| Homologations | ATEX II 3 D, ATEX II 3 G |
Data Sheets
Catalogue de produits
Fichier de configuration
Homologation/déclaration
Logiciel de configuration
Manuel
Accessoires de montage
|

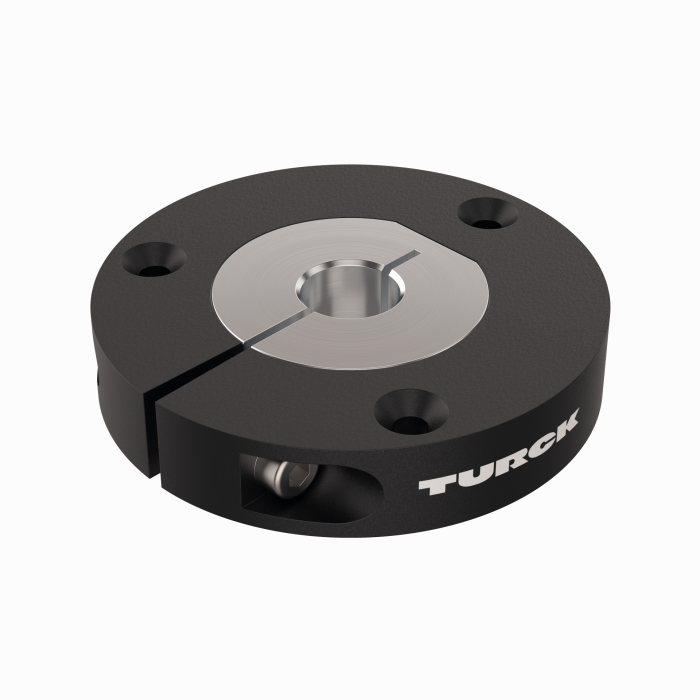

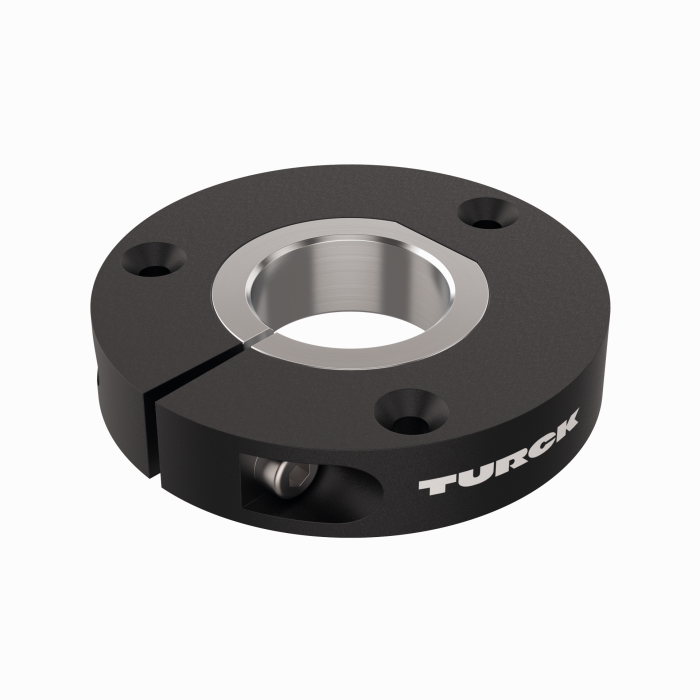

P1-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 20 mm |
1590921 |
|
P2-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 14 mm |
1590922 |
|
P3-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 12 mm |
1590923 |
|
P4-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 10 mm |
1590924 |
|
P5-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 6 mm |
1590925 |
|
P6-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 3/8“ |
1590926 |
|
P7-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 1/4“ |
1590927 |
|
P8-RI-QR24
transmetteur de position pour la connexion sur des axes Ø 12mm |
1590916 |
|

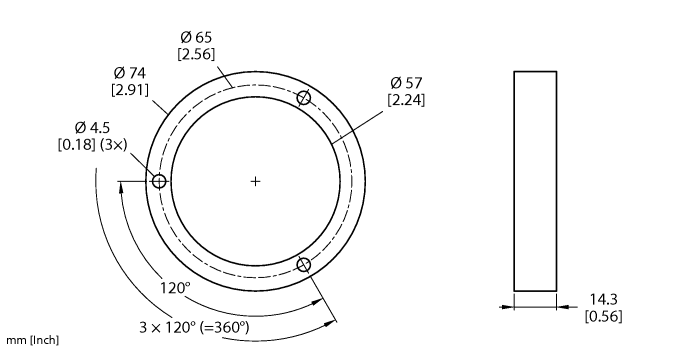

M1-QR24
Bague de protection en aluminium pour codeurs inductifs RI-QR24 |
1590920 |
|

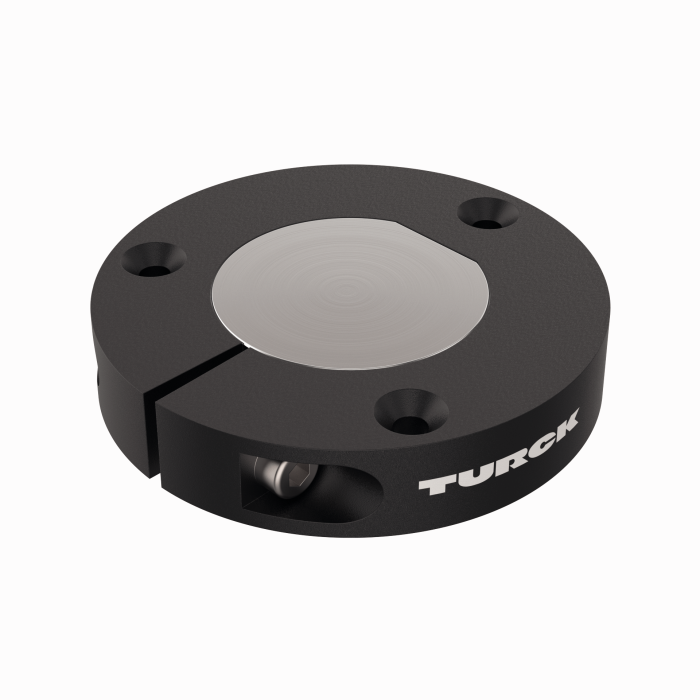

PE1-QR24
Transmetteur de position sans douille de réduction |
1590937 |
|

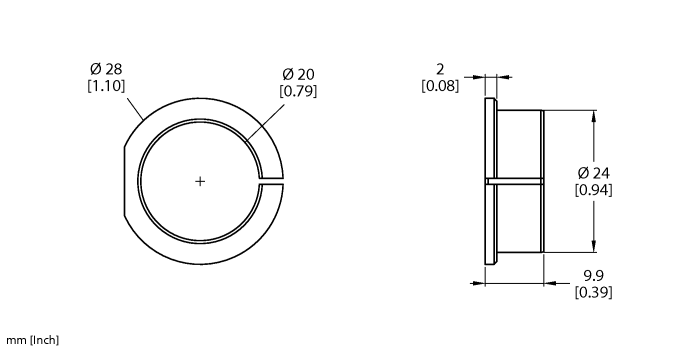

RA1-QR24
douille de réduction pour la connexion sur des axes Ø 20 mm |
1590928 |
|

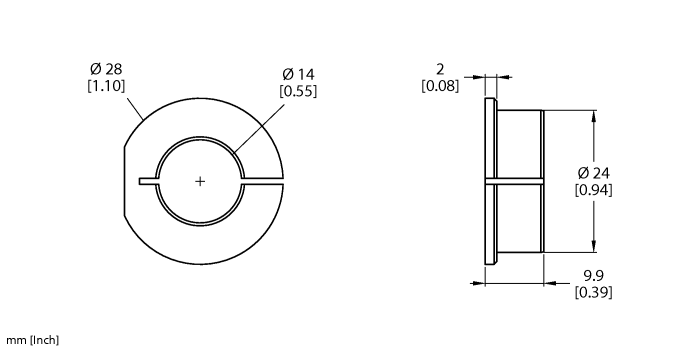

RA2-QR24
douille de réduction pour la connexion sur des axes Ø 14 mm |
1590929 |
|

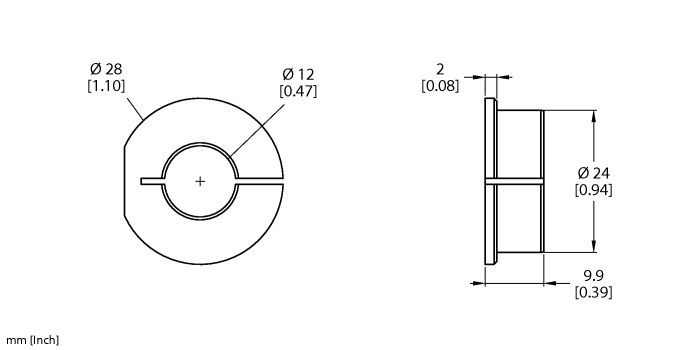

RA3-QR24
douille de réduction pour la connexion sur des axes Ø 12 mm |
1590930 |
|
RA4-QR24
douille de réduction pour la connexion sur des axes Ø 10 mm |
1590931 |
|
RA5-QR24
douille de réduction pour la connexion sur des axes Ø 6 mm |
1590932 |
|

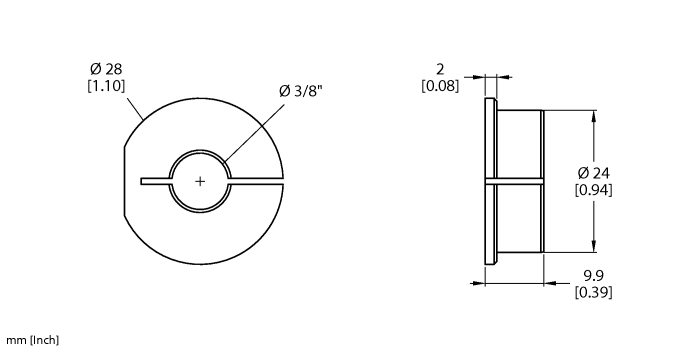

RA6-QR24
douille de réduction pour la connexion sur des axes Ø 3/8“ |
1590933 |
|
RA7-QR24
douille de réduction pour la connexion sur des axes Ø 1/4“ |
1590934 |
|

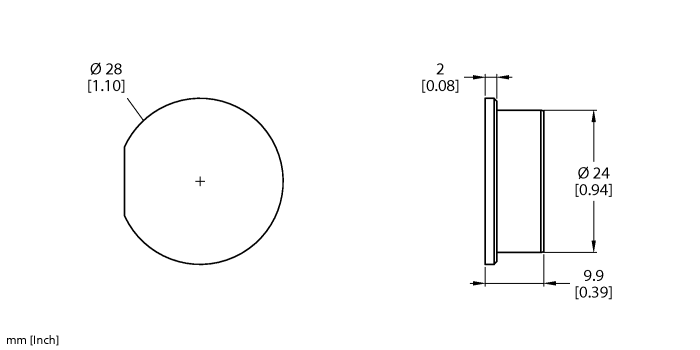

RA8-QR24
Bouchon pour type de montage C |
1590959 |
|

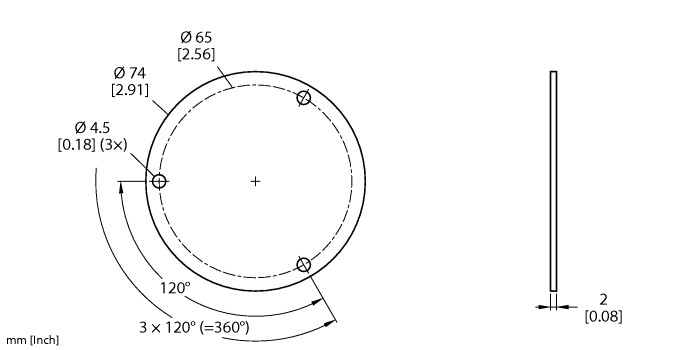

SP1-QR24
plaque de protection Ø 74 mm, aluminium |
1590938 |
|

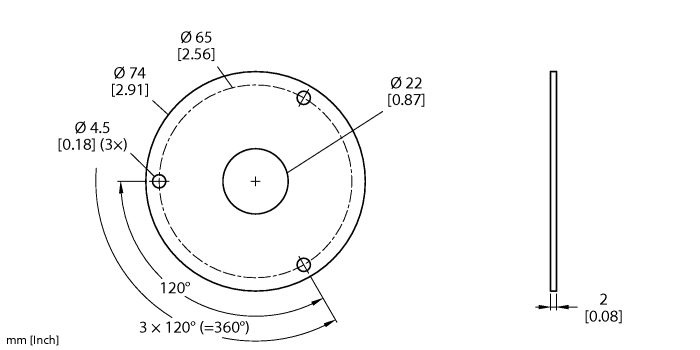

SP2-QR24
Plaque de protection Ø 74 mm avec alésage pour le passage d'arbres, aluminium |
1590939 |
|

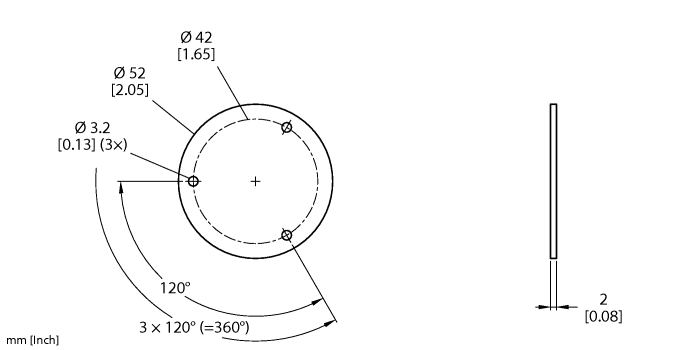

SP3-QR24
plaque de protection Ø 52 mm, aluminium |
1590958 |
