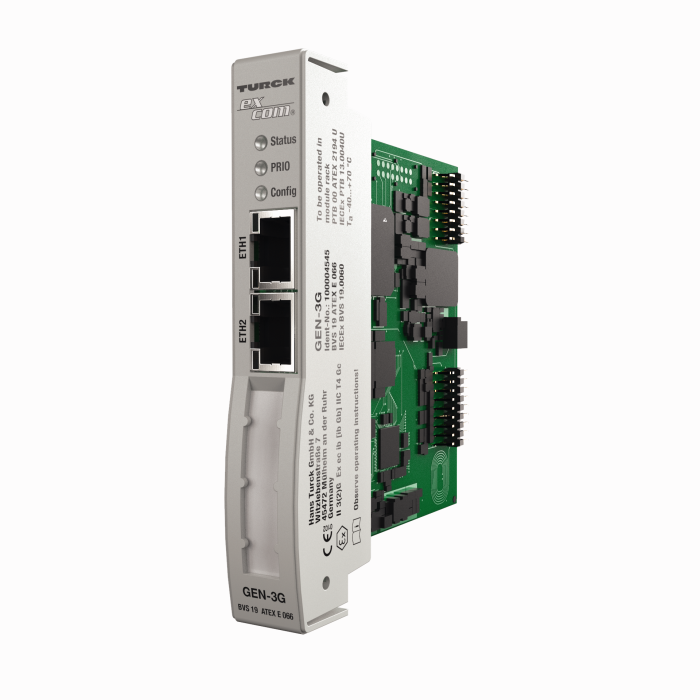

Produit GEN-3G

Zoom
Zoom

Système E/S excom

passerelle multiprotocolaire pour Ethernet

Numéro de commande: 100004545

Passerelle pour la communication de bus de terrain Ethernet
raccordement de la station excom au bus de terrain Ethernet
supporte les protocoles EtherNet Modbus TCP, EtherNet/IP et PROFINET.
interrupteur intégré, 10/100 MBit/s
deux connecteurs RJ45 pour le raccordement de bus de terrain

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101501315
eCl@ss-Code (V5.1.4):	27250312 -/- interface de communication, active
Code marchandise	85389099990
Pays d'origine	DE
Poids	128 g

Données techniques

Protocole réseau	EtherNet/IP, PROFINET, Modbus TCP
Technique de raccordement signal	Screw terminal, Cage clamp terminal
Type d'appareil	Passerelle
Température ambiante	-40…+70 °C
Mode de protection	IP20
Homologations	ATEX, cFMus, cFM, IECEx, CCC, INMETRO, KOSHA, EAC Ex, UKCA, CE

Data Sheets

Fiche technique (allemand)	391 KB
Fiche technique (anglais)	390 KB
Fiche technique (français)	392 KB
Fiche technique (espagnol)	392 KB
Fiche technique (tchèque)	392 KB
Fiche technique (néerlandais)	390 KB
Fiche technique (rumain)	391 KB
Fiche technique (russe)	414 KB
Fiche technique (polonais)	391 KB
Fiche technique (chinois)	452 KB
Fiche technique (turc)	392 KB

Catalogue de produits

Solutions E/S pour l'armoire électrique	16192 KB

Fichier de configuration

Relais ETHERNET/IP CIP	254 KB
IO consolidé ETHERNET/IP	2791 KB
fichiers GSDML	33 KB
Fichier L5K	205 KB

Guide d'utilisation rapide

GEN-3G	992 KB

Homologation

BVS 19 ATEX E 066	2903 KB
IECEx BVS 19.0060	129 KB
Déclaration de conformité CE	141 KB
KOSHA 21-AV4BO-0054X	123 KB
CCC-2020322310002847	958 KB
FM21US0117X	553 KB
DNV GL - Certificat d'approbation de type	522 KB
Lloyd's Register - Certificat d'approbation de type	152 KB
Bureau Veritas - Certificat d'approbation de type	3738 KB
FM21CA0084X	548 KB
ABS – Evaluation de la conception du produit	2230 KB
JPEX	386 KB

Logiciel de configuration

Turck Automation Suite TAS

Manuel

E/S déportées excom	11650 KB
Mise à jour du micrologiciel GEN…via PACTware	493 KB
Conseil d'application, mesure DMS avec excom	262 KB
GEN- Getting Started	1968 KB
Intégration dans Emerson DeltaV via PROFINET	4079 KB
Intégration dans Siemens PCS7 via PROFINET	4141 KB
Intégration dans Honeywell Experion via EtherNet/IP	2649 KB

Micrologiciel

Fichier du micrologiciel	2727 KB

Vue d'ensemble du produit

Systèmes d'E/S modulaires et modules d'E/S compacts IP20 et IP67	1559 KB
Produits et solutions pour une automatisation efficace	2173 KB
Système d'E/S excom	6454 KB

Accessoires de raccordement - Réseau

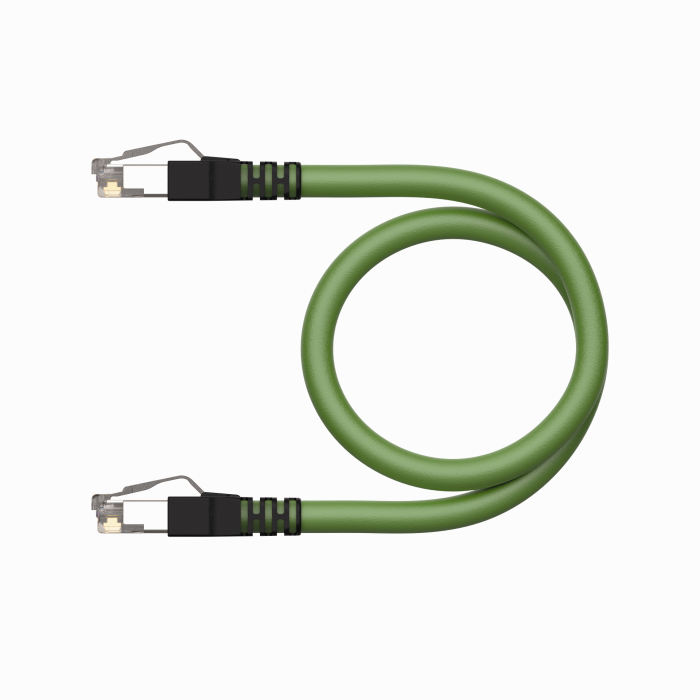

	RJ45S-RJ45S-4422-2M	6635218
