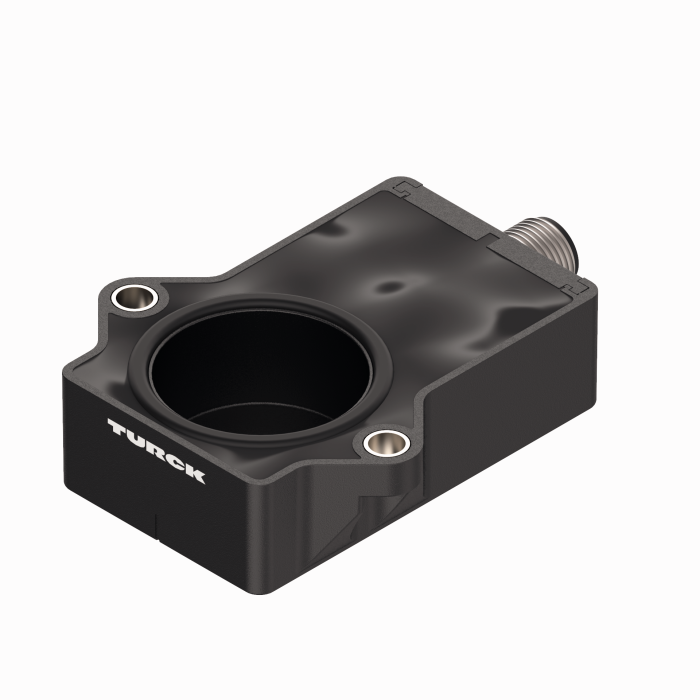

Produit RI60P1-QR20-LI2X2-H1141
Codeur miniature
avec sortie analogique
Premium-Line
Numéro de commande: 100004590- Rectangulaire, plastique
- Boîtier compact et robuste
- Plusieurs possibilités de montage
- Transmetteur de position P1-RI-QR20 inclus
- mode de protection élevé IP68 / IP69K
- protection contre le brouillard salin
- visualisation de la plage de mesure par LED
- insensibilité par rapport aux champs parasites électromagnétiques
- Résolution 0,09°
- 3 fils, 15…30 VDC
- Sortie analogique 4…20 mA
- Sortie 22 mA (typ.) en cas de couplage de circuit oscillant insuffisant
- connecteur M12 x 1, 4 pôles
Caractéristiques générales
| EAN | 4047101501605 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- codeur, absolu |
| Code marchandise | 90318080000 |
| Pays d'origine | DE |
| Poids | 97 g |
Données techniques
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Type de sortie | Codeurs absolus monotours |
| Type d'arbre | arbre de trou borgne |
| Diamètre d'arbre D (mm) | 6, 6.35 |

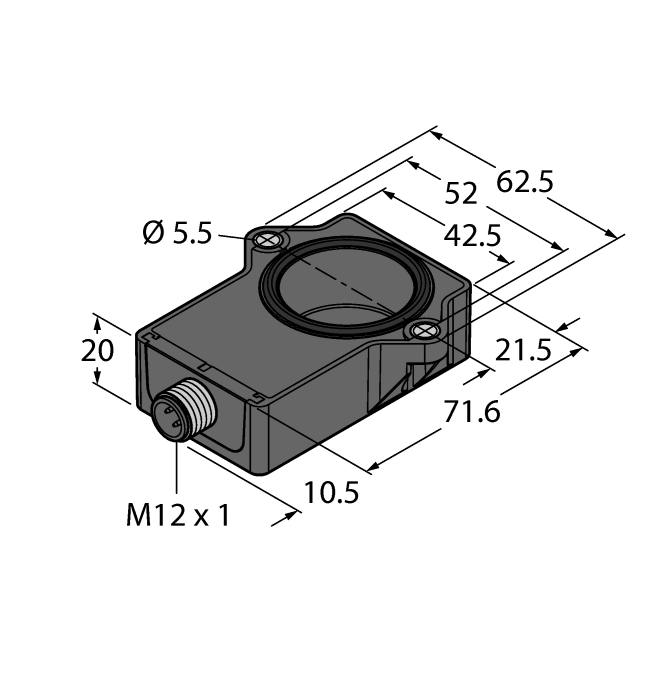

| Dimensions | 71.6 x 62.6 x 20 mm |
| Type de bride | bride sans élément de fixation |
| Plage de mesure | -30…30° |
| Tension de service | 15…30 VDC |
| Fonction de sortie | sortie analogique |
| Sortie de courant | 4…20 mA |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | Plastique, ultem |
| Température ambiante | -40…+70 °C |
| Mode de protection | IP68/IP69K |
Data Sheets
Dépliant du produit
Homologation/déclaration
Manuel
Accessoires de montage
|
P1-RI-QR20
Transmetteur de position pour codeurs RI-QR20, pour arbres Ø 6 mm |
1593041 |
|
P2-RI-QR20
Transmetteur de position pour codeurs RI-QR20, pour arbres Ø 6,35 mm |
1593042 |
Accessoires de raccordement
|

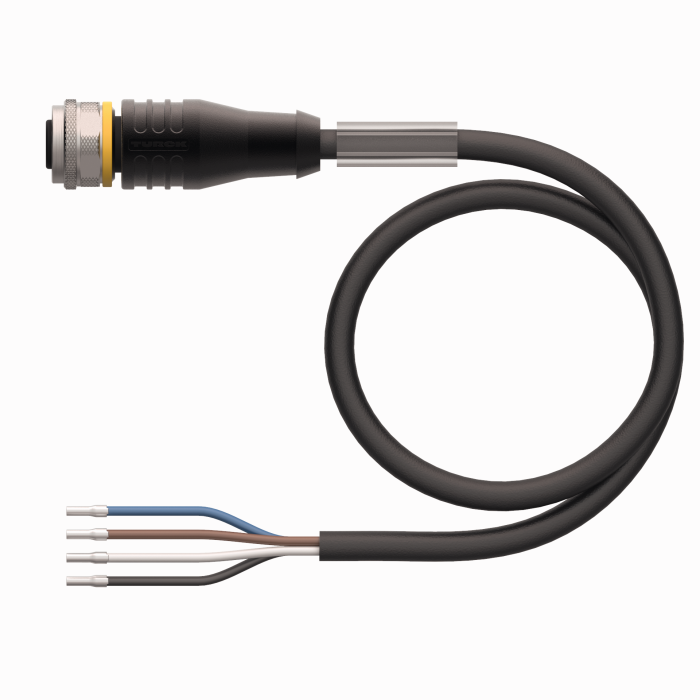

RKC4.4T-2/TEL
Câble de raccordement, connecteur femelle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6625013 |
|
RKS4.4T-2/TEL
Câble de raccordement, connecteur femelle M12, droit, 4 broches, blindage monté sur l'écrou/la vis de serrage, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6626321 |
