Produit RU20U-Q12S-UN8X-V1141

Zoom
Zoom

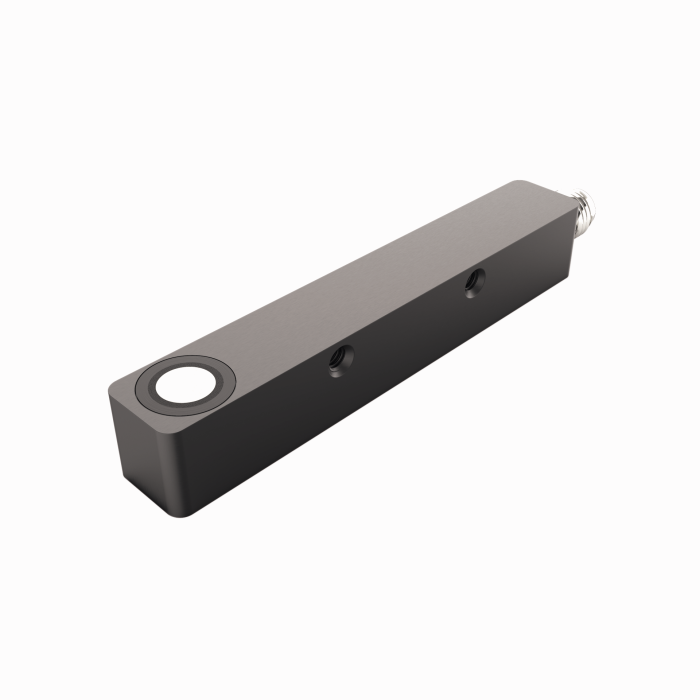

Détecteur ultrasonique

Détecteur en mode diffus

Numéro de commande: 100005606

face lisse de convertisseur ultrasonique
Format rectangulaire Q12S, surmoulé
Direction latérale du faisceau
Raccordement par connecteur M8x1
Plage d'apprentissage réglable par câble de raccordement ou IO-Link

Zone morte : 2 cm
Portée : 20 cm
Résolution : 1 mm
Angle d'ouverture du lobe acoustique : +/- 9°

Sortie de commutation, NPN
Paramétrable N.O. / N.F.
IO-Link

Hide All Open All

Specifications
Download
Accessoires

Caractéristiques générales

EAN	4047101506570
eCl@ss-Code (V5.1.4):	27272803 -/- détecteur de proximité ultrasonique
Code marchandise	85365019000
Pays d'origine	DE
Poids	23 g

Données techniques

Fonction	()
Mode de fonctionnement	Période
Format	Rectangulaire

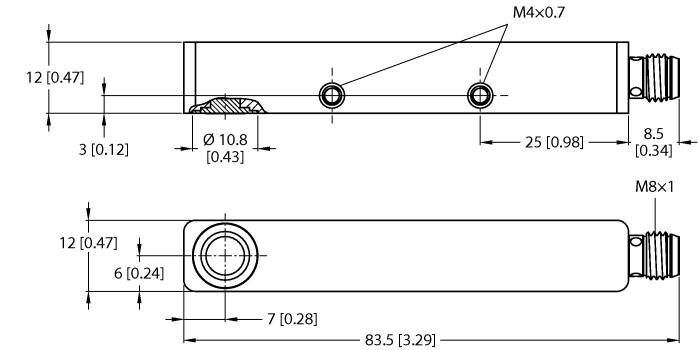

Dimensions	82 x 12 x 12 mm, Q12
Direction du faisceau	Latéralement
Portée	20…200 mm
Résolution	1 mm
Tension de service	18…30 VDC
Fonction de l'élément de commutation	N.O. / N.F.
Fonction de sortie	NPN
Protocole de communication	IO-Link
Raccordement électrique	Connecteur, M8 × 1
Matériau de boîtier	métal, AL, anodisé
Température ambiante	-25…+70 °C
Mode de protection	IP67
Homologations	CE, cULus
Caractéristiques particulières	compact

Data Sheets

Fiche technique (allemand)	1887 KB
Fiche technique (anglais)	1882 KB
Fiche technique (français)	1883 KB
Fiche technique (espagnol)	1882 KB
Fiche technique (tchèque)	1882 KB
Fiche technique (néerlandais)	1882 KB
Fiche technique (rumain)	1883 KB
Fiche technique (russe)	1889 KB
Fiche technique (polonais)	1883 KB
Fiche technique (chinois)	1984 KB
Fiche technique (turc)	1883 KB

Fichier de configuration

IODD des détecteurs ultrasoniques de la série RU	630 KB

Guide d'utilisation rapide

Mode d'emploi des détecteurs ultrasoniques Q12S	279 KB

Homologation/déclaration

Déclaration de conformité UE	152 KB

Logiciel de configuration

Turck Automation Suite TAS

Manuel

Paramètre IO-Link	303 KB

Accessoires de raccordement

	PKG4M-2/TEL Câble de raccordement, connecteur femelle M8, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus	6625061
	PKW4M-2/TEL Câble de raccordement, connecteur femelle M8, coudé, 4 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus	6625067

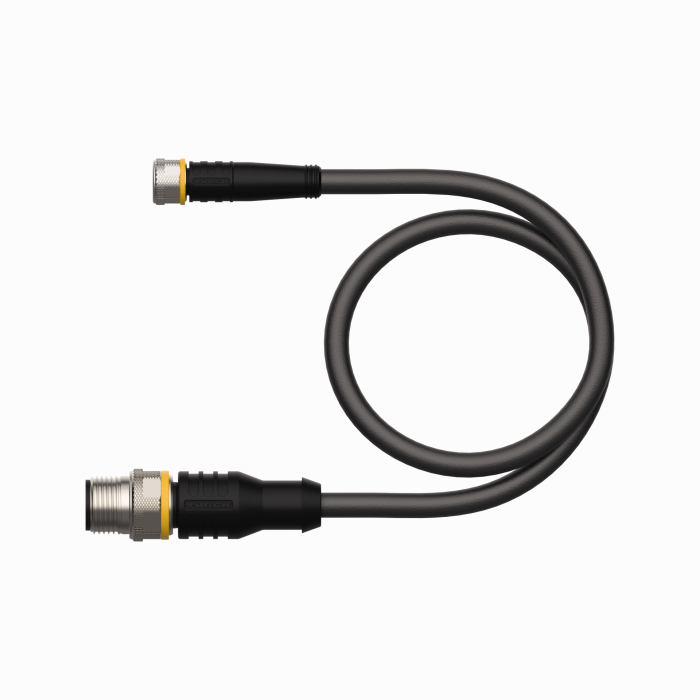

	PKG4M-2-RSC4.4T/TXL Rallonge, connecteur femelle M8, droit, 4 broches vers connecteur mâle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6627063

Accessoires de fonction

	TBEN-S2-4IOL Module E/S de multiprotocole compact, 4 maîtres IO-Link 1.1 classe A, canaux PNP digitales universelles 0.5A	6814024
	USB-2-IOL-0002 maître IO-Link avec interface USB intégrée	6825482
