Produit TX700Q-P3WV01

Zoom
Zoom

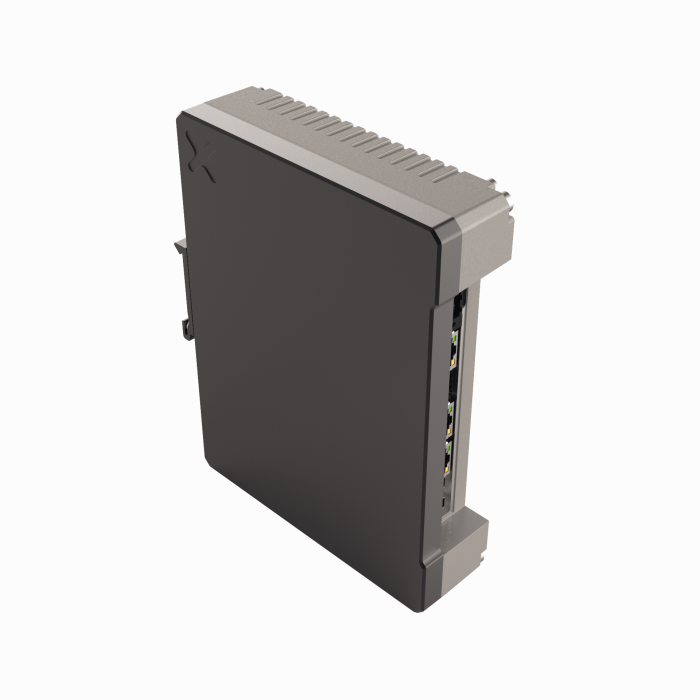

Série TX700 HMI / PLC

Passerelle IOT Quad Core - CODESYS V3 PLC avec WEB VISU

Grand boîtier, 3 × RJ45 Ethernet

Numéro de commande: 100009355

3 ports RJ45 Ethernet avec 10/100 Mbit
1 interface en série (RS232, RS485, RS422)
2 ports hôte USB
1 carte SD par emplacement

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101513080
eCl@ss-Code (V5.1.4):	27242302 -/- panneau graphique (composants d'affichage et de manipulation)
Code marchandise	85371091990
Pays d'origine	IT
Poids	1087 g

Données techniques

Famille de produits	TX700
Type d'appareil	Passerelle Cloud, Commande
Mode de protection	IP20
Interface	RS232, RS485, 3 × RJ45
Interface radio	Extensible en option
Maître de bus de terrain	PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, SAE J1939, EtherCAT
Esclave de bus de terrain	Modbus TCP, Modbus RTU, PROFINET
Programmation	CODESYS V3

Data Sheets

Fiche technique (allemand)	365 KB
Fiche technique (anglais)	364 KB
Fiche technique (français)	365 KB
Fiche technique (espagnol)	1538 KB
Fiche technique (tchèque)	366 KB
Fiche technique (néerlandais)	364 KB
Fiche technique (rumain)	365 KB
Fiche technique (russe)	1565 KB
Fiche technique (polonais)	367 KB
Fiche technique (chinois)	388 KB
Fiche technique (turc)	367 KB

Déclaration du fabricant

Déclaration de conformité UE	141 KB

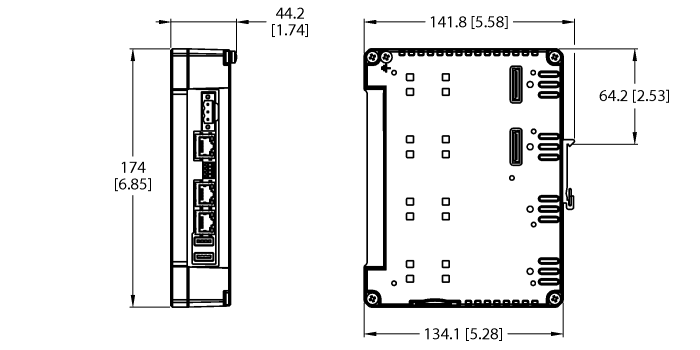

Fichier CAD

2D (DXF)	474 KB
3D-1 (STP)	1919 KB

Fichier CAD STP

3D (STP)	1919 KB

Fichier de configuration

Ensemble CODESYS TX HMI/PLC (pour CODESYS v3.5.19.20 ou supérieure)	7395 KB
Ensemble CODESYS TX HMI/PLC (pour CODESYS v3.5.18.30 ou supérieure)	8197 KB
Ensemble CODESYS TX HMI/PLC (pour CODESYS v3.5.16.30 ou supérieure)	6826 KB
Fichiers GSDML	11 KB
Fichiers EDS	6 KB

Guide d'utilisation rapide

Guide d'utilisation rapide	1083 KB

Homologation/déclaration

IECEx	534 KB
ATEX	256 KB

Logiciel de configuration

Logiciel CODESYS 3.5.18.3	1465476 KB
Logiciel CODESYS 3.5.16.3	1344878 KB
Turck Automation Suite TAS

Manuel

Mode d'emploi TX700 IIoT	7423 KB
Contrôleur/appareil PROFINET dans CODESYS v3	2106 KB

Vue d'ensemble du produit

Appareils de commande TX HMI, contrôleur de périphérie API et IIoT	4929 KB

Accessoires de montage

	TX-LTE-WLAN Modem plug-in LTE et WLAN avec LTE/UMTS/GSM, Wi-Fi et GNSS	100025179

Accessoires de fonction

	TX-IO-XX03 Module E/S plug-in - 20 DI, 12 DO, 4 AI (U / I / RTD / TC), 4 AO (U / I)	6828201
	TX-IO-DX06 Module E/S plug-in - 8 DI, 6 DO, 1 sortie relais (NO)	6828203

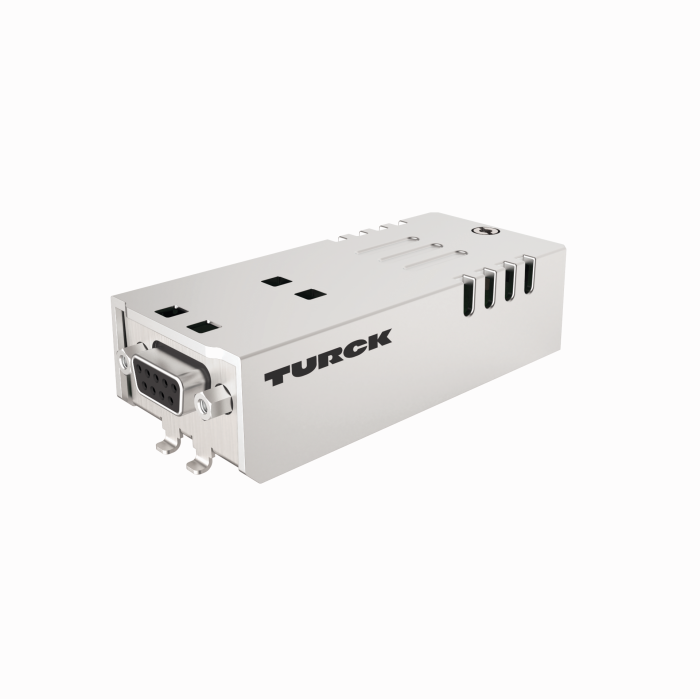

	TX-DP-S Interface plug-in esclave Profibus DP, connecteur femelle SUB-D 9 pôles	100010167
	TX-CAN Interface plug-in pour CANopen, connecteur mâle SUB-D 9 pôles	6828210
	TX-RS485 Interface plug-in pour RS485 / RS422, connecteur femelle SUB-D 9 pôles	100002598
	TX-RS232 Interface plug-in pour RS232, connecteur femelle SUB-D 9 pôles	100002599
	TX-PSC Connecteur alimentation en tension appareils TX HMI	100002938

Accessoires de raccordement - Réseau

	RJ45S-RJ45S-4422-2M	6635218
