Produit REM-101S10S-9F32B-H1151
Codeur absolu - Multitours
Industrial-Line

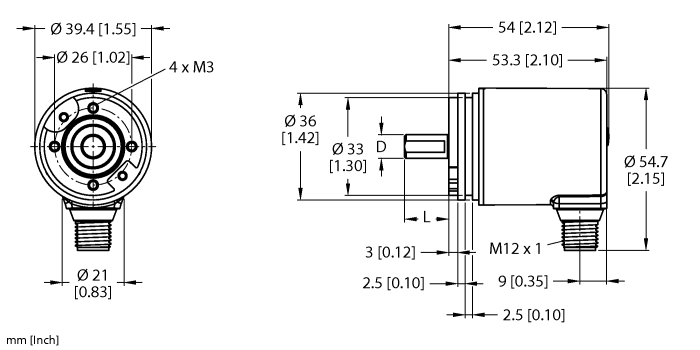

Numéro de commande: 100023545- Bride synchro, Ø 36 mm
- Arbre plein, Ø 10 mm × 20 mm
- Principe de mesure magnétique
- Matériau de l'arbre : acier inoxydable
- Indice de protection IP67 côté boîtier et côté arbre
- -40…+80 °C
- 4000 tours/min max. (service continu : 2000 tours/min)
- 10…30 VDC
- SAE J1939
- Connecteur mâle M12 × 1, 5 broches
- Résolution monotour modulable 14 bits, par défaut 14 bits
- Résolution multitours 29 bits max., réglable sur résolution totale, 18 bits par défaut
- Résolution totale réglable 32 bits, par défaut : 32 bits
Caractéristiques générales
| eCl@ss-Code (V5.1.4): | 27270501 -/- codeur, absolu |
| Code marchandise | 90318080000 |
| Pays d'origine | DE |
| Poids | 200 g |
Données techniques
| Encoder-Line | Industrial-Line |
| Technologie | magnétique |
| Type de sortie | Codeurs absolus multitours |
| Type d'arbre | arbre sortant |
| Diamètre d'arbre D (mm) | 10 |
| Diamètre de bride | Ø 36 mm |
| Type de bride | bride synchro |
| Tension de service | 10…30 VDC |
| Protocole de communication | SAE J1939 |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | fonte de zinc |
| Température ambiante | -40…+80 °C |
| Protection class shaft | IP67 |
| Mode de protection | IP67 |
Data Sheets
Dépliant du produit
Homologation/déclaration
Manuel
Accessoires de montage
|

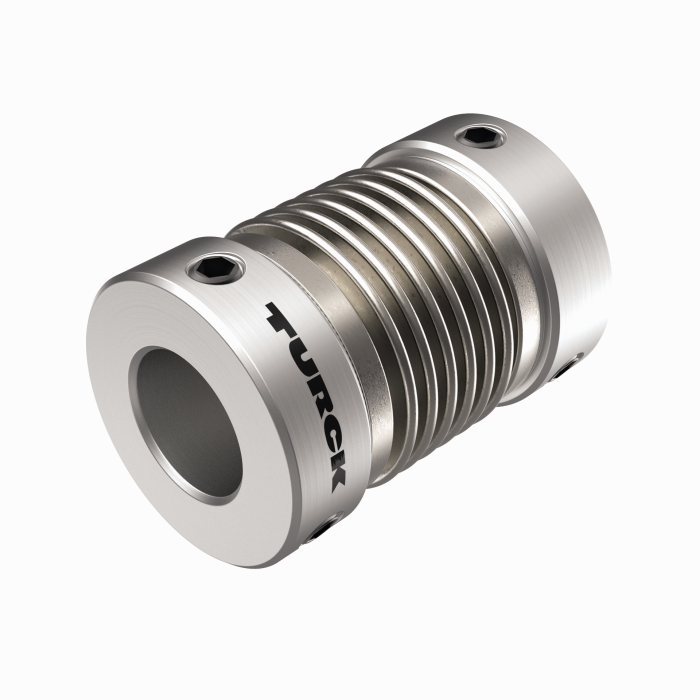

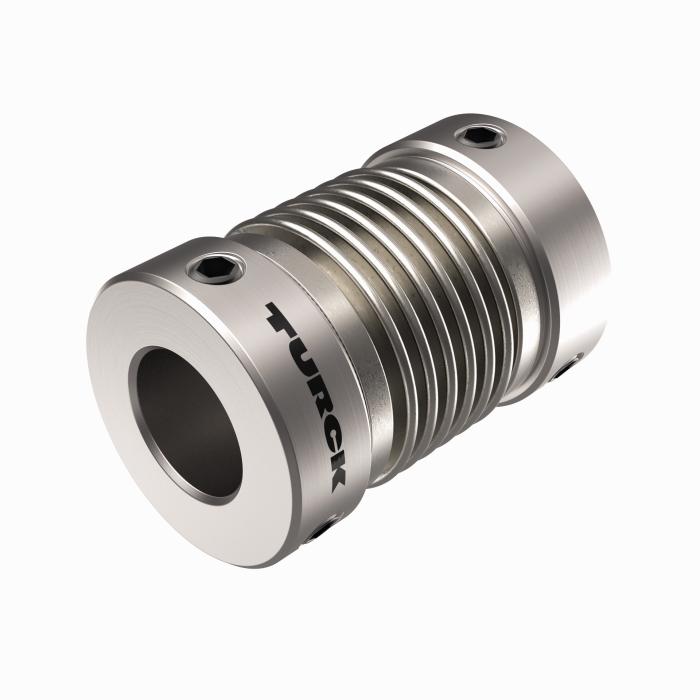

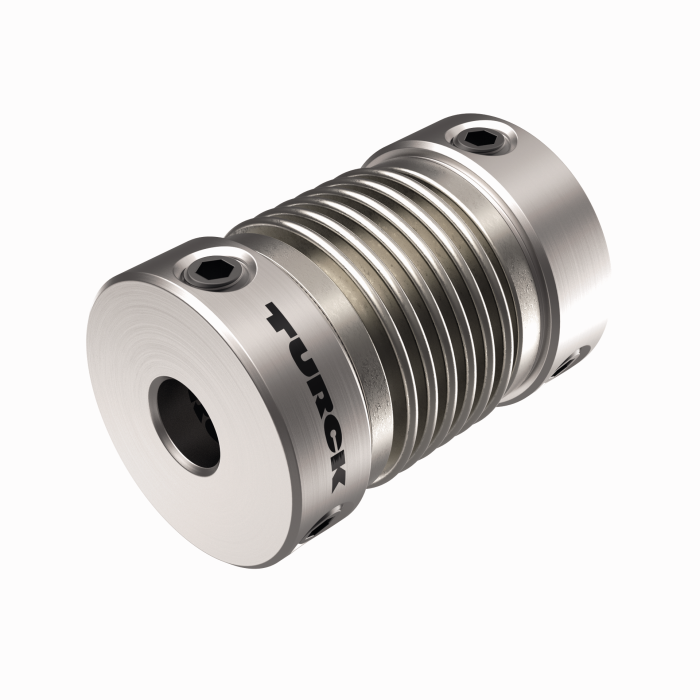

RA-BC-20-06-10
Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 6 mm, d2 = 10 mm |
100048779 |
|

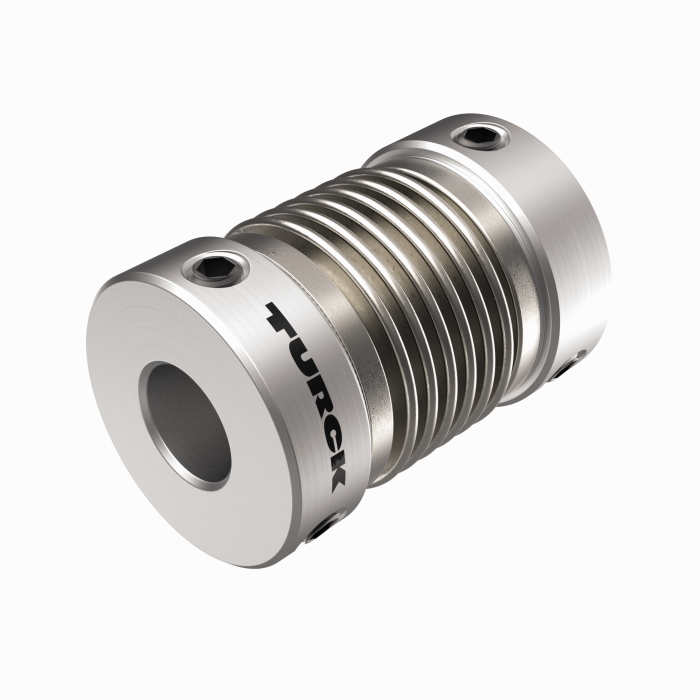

RA-BC-20-08-10
Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 10 mm, d2 = 12 mm |
100048783 |
|

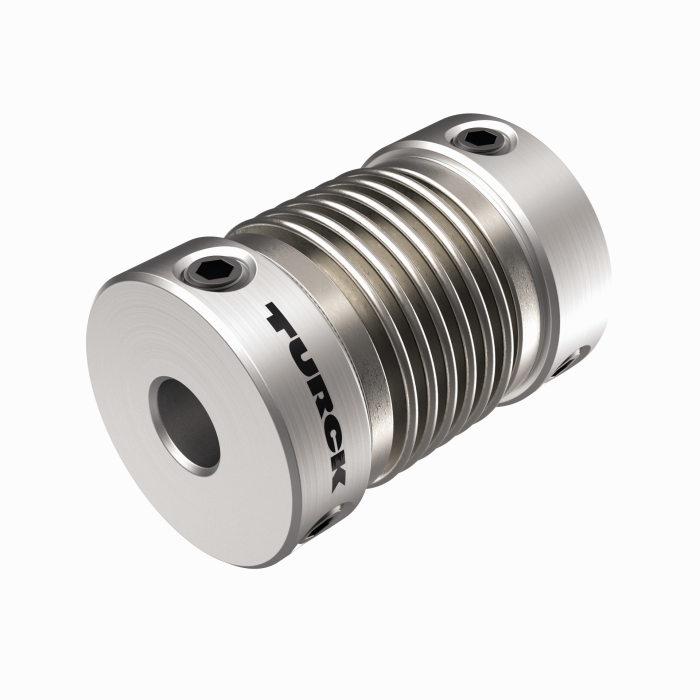

RA-BC-E-20-06-10
Accouplement à soufflet en acier inoxydable Ø 20 mm ; d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
Accouplement à soufflet en acier inoxydable Ø 20 mm ; d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
Accouplement à soufflet en acier inoxydable Ø 20 mm ; d1 = 10 mm, d2 = 12 mm |
100048788 |
|

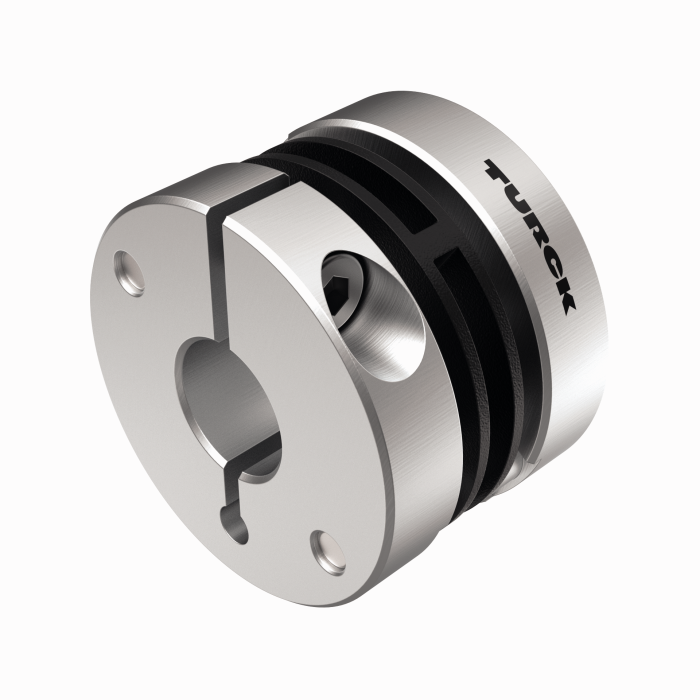

RA-SDC-30-10-10
Accouplement à disque à ressort Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
Accouplement à disque à ressort Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|

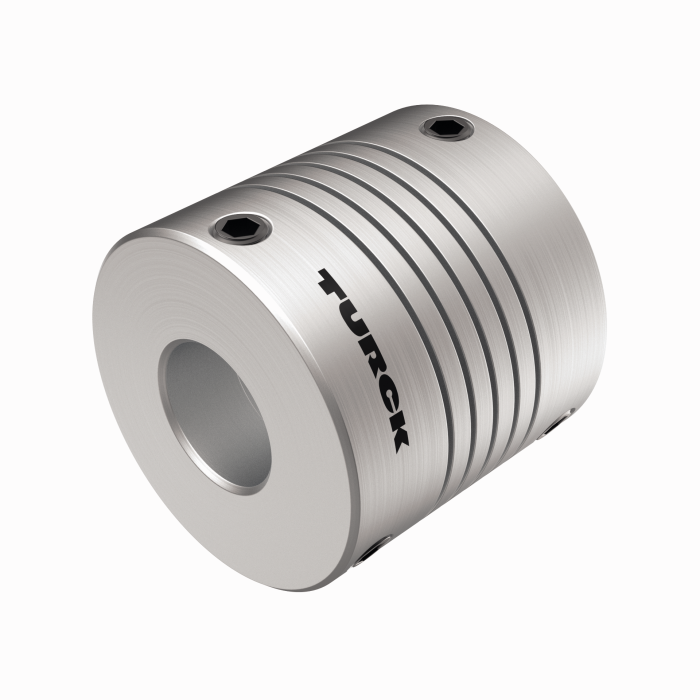

RA-HC-25-10-10
Accouplement hélicoïdal en aluminium Ø 25 mm ; d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
Accouplement hélicoïdal en aluminium Ø 25 mm ; d1 = 10 mm, d2 = 12 mm |
100048797 |
Accessoires de raccordement
|
RKC5701-5M
Câble de bus pour CAN (DeviceNet, CANopen), connecteur femelle M12, droit, longueur de câble : 5 m, matériau de la gaine : PUR, anthracite ; homologation cULus |
6931034 |
