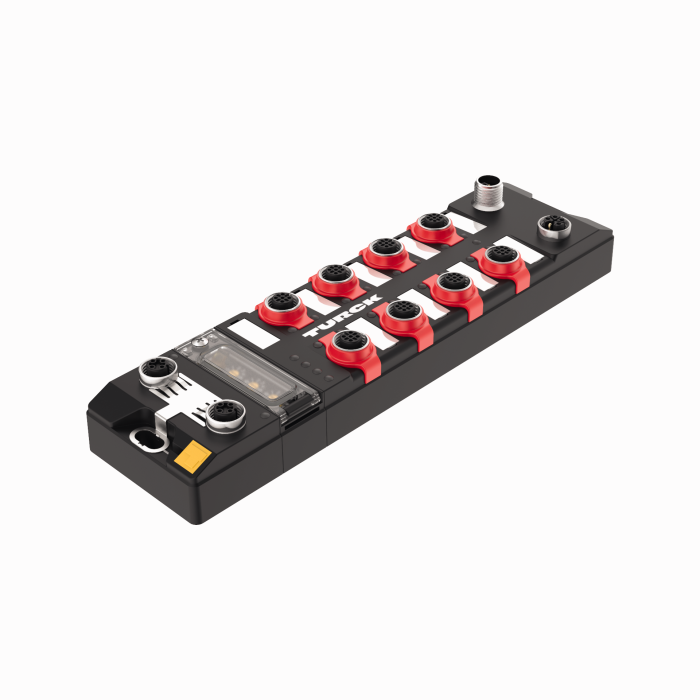

Produit TBEN-LL-4FDI-4FDX
Module E/S Ethernet compact et sécurisé
Entrées et sorties sûres numériques
Connecteur de tension M12 codé L
Numéro de commande: 100039886- Appareil PROFINET, appareil EtherNet/IP ou serveur Modbus TCP
- Switch Ethernet intégré
- Compatible 10 Mbit/s / 100 Mbit/s
- 2 × M12, 4 broches, codage D, connexion de bus de terrain Ethernet
- boîtier renforcé par fibres de verre
- Testé aux chocs et vibrations
- électronique de module entièrement surmoulé
- Mode de protection IP65 / IP67 / IP69K
- Connecteur M12 mâle à 5 broches codé L pour l'alimentation en tension
- ATEX zone 2/22
- CCC-Ex
- Quatre entrées numériques sécurisées SIL3
- Quatre entrées ou sorties numériques sécurisées SIL3 configurables
Caractéristiques générales
| EAN | 4047101599329 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- module E/S digitales (périphérie décentralisée) |
| Code marchandise | 85176200000 |
| Pays d'origine | DE |
| Poids | 630 g |
Données techniques
| Protocole réseau | Modbus TCP, EtherNet/IP, PROFINET |
| Type de signal | Entrées protégées contre les erreurs, Entrées et sorties protégées contre les erreurs |
| Technique de raccordement signal | M12 |
| Type d'appareil | Module E/S, Station compacte |
| Vitesse de transmission bus de terrain | 10/100 Mbit/s |
| Technique de raccordement bus de terrain | 2 × M12, 4 pôles, codage D |
| Température ambiante | -40…+70 °C |
| Mode de protection | IP65/IP67/IP69K |
| Homologations | ATEX Zone 2/22, cULus, IECEx, CCC |
Data Sheets
Catalogue global
Déclaration du fabricant
| Déclaration de conformité UE à la directive MRL | 187 KB |
| Déclaration de conformité UE et Royaume-Uni à la directive ATEX | 120 KB |
Dépliant du produit
Fichier de configuration
Guide d'utilisation rapide
| Guide d'utilisation rapide TBEN-LL-4FDI-4FDX | 1292 KB |
| Remarques sur l'utilisation dans les zones Ex 2 et 22 | 421 KB |
Homologation
Logiciel de configuration
Manuel
Manuel de sécurité
Accessoires de montage
|
TB-SG-L
Boîtier de protection pour modules E/S de bloc TBEN-L et TBIL-M dans la zone ATEX 2/22 |
100014865 |
Accessoires de raccordement
|

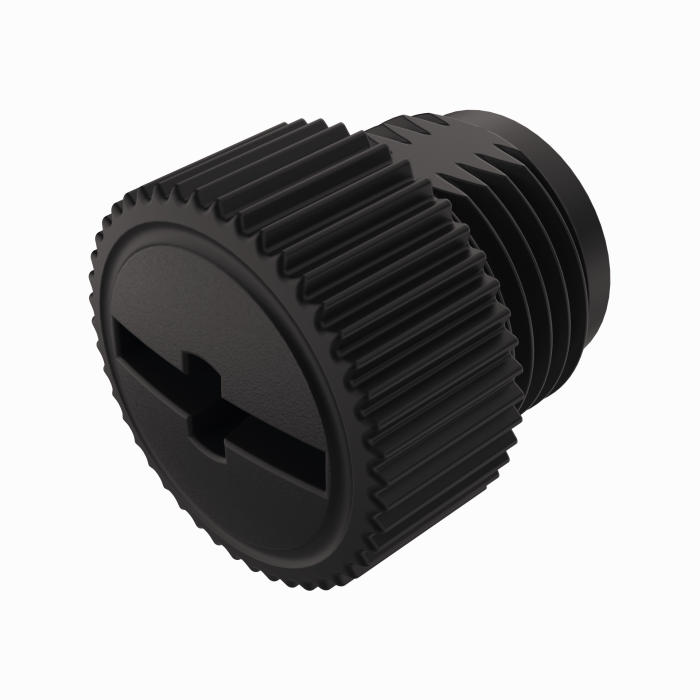

VS-M12-PWR
Bouchon d'obturation pour connecteurs femelles M12 |
100034822 |
