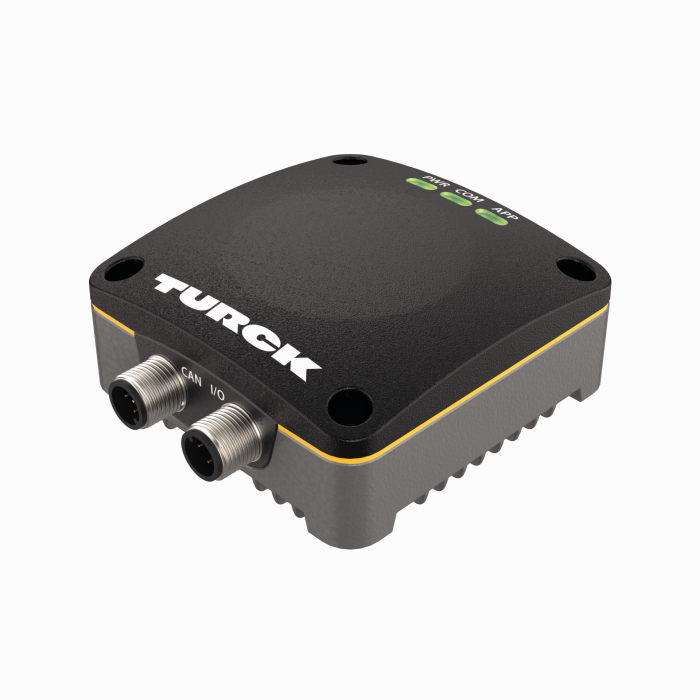

Produit MR15-Q80-IOLCJ-H1141
Capteur radar
Scanner pour la détection d'objet et de la position
Numéro de commande: 100041054- Zone morte : 35 cm
- Portée : 15 m
- Précision de la distance : ± 2 mm
- Précision de l'angle : ± 5°
- Plage de détection 3D : 120° max. réglable
- Informations sur la distance, l'angle et la vitesse de l'objet
- Évaluation du rayon et de la zone
- Visualisation des données via Turck Radar Monitor
- Homologué selon ETSI 305550-2
- Homologué selon FCC /CFR. 47 Part 15.
- M12 × 1 (× 2), 4 broches (× 1), 5 broches (× 1)
- Tension de service : 9…33 VDC
- Sortie de commutation commutable PNP/NPN
- IO-Link, SSP 4
- SAE J1939
- Rectangulaire 80 × 80
- Matériau du boîtier PBT, AlSi10Mg
Caractéristiques générales
| EAN | 4047101602692 |
| Code marchandise | 85261000900 |
| Pays d'origine | DE |
| Poids | 522 g |
Données techniques
| Fonction | Système diffus radar |
| Format | Rectangulaire |

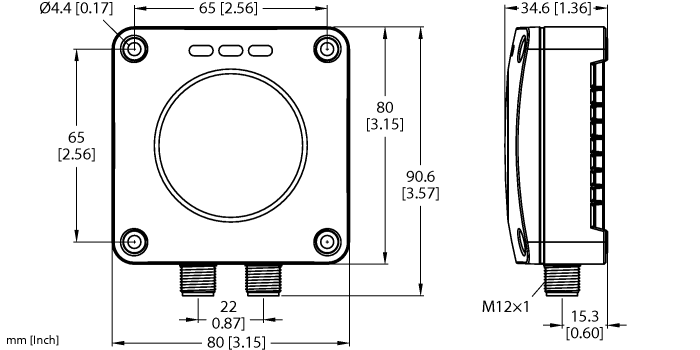

| Dimensions | 90.6 x 80 x 34.6 mm, Q80 |
| Portée | 350…15000 mm |
| Plage de fréquence | 60 - 64 GHz |
| Angle de rayonnement | 120° |
| Tension de service | 9…33 VDC |
| Fonction de l'élément de commutation | programmable N.F. / N.O. |
| Fonction de sortie | PNP/NPN |
| Protocole de communication | IO-Link, SAE J1939 |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | Plastique, PBT-GF20 Fonte d'alliage d'aluminium |
| Température ambiante | -40…+85 °C |
| Mode de protection | IP67/IP68/IP69K |
Data Sheets
Fichier de configuration
Guide d'utilisation rapide
Homologation/déclaration
| Homologation UL | 141 KB |
| Déclaration de conformité UE | 132 KB |
| Homologation radio pour les Etats-Unis | 265 KB |
| Homologation radio pour le Canada | 150 KB |
Logiciel de configuration
Manuel
Accessoires de fonction
|
TBEN-S2-4IOL
Module E/S de multiprotocole compact, 4 maîtres IO-Link 1.1 classe A, canaux PNP digitales universelles 0.5A |
6814024 |
|

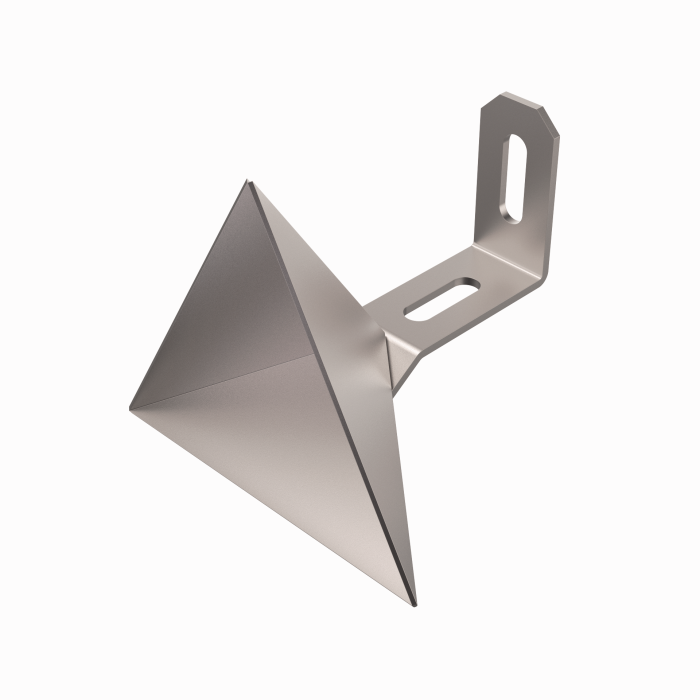

RR-6
Réflecteur radar en acier inoxydable, performance de détection d'objet optimisée, longueur de la cathète : 60 mm, section de raccordement du radar : 10 m² (cf. automobile), détection d'objets fiable jusqu'à 6,5 m |
100047726 |
|

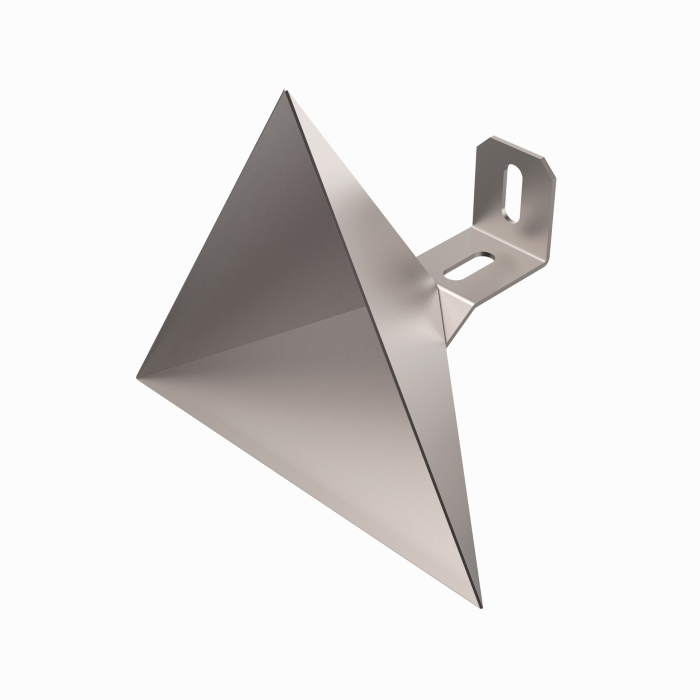

RR-12
Réflecteur radar en acier inoxydable, performance de détection d'objet optimisée, longueur de la cathète : 120 mm, section de raccordement du radar : 250 m² (cf. poids lourd), détection d'objets fiable jusqu'à 15 m |
100047727 |
|

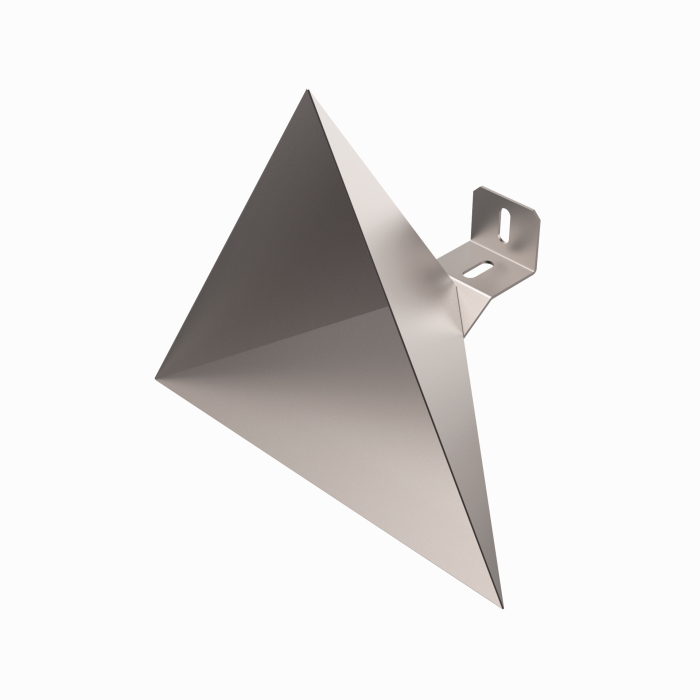

RR-20
Réflecteur radar en acier inoxydable, performance de détection d'objet optimisée, longueur de la cathète : 200 mm, section de raccordement du radar : 1 115 m² (cf. navire), détection d'objets fiable jusqu'à 25 m |
100047728 |
