Produit B2N85H-QR20-CNX4-2H1150
Détecteur d'inclinaison
CANopen
Numéro de commande: 100046429- Rectangulaire, plastique, Ultem
- Visualisation de l'état par LED
- Détection d'angle sur deux axes avec une plage de mesure de ±85°
- Détection de température de -40…85 °C
- Indice de protection élevé IP68/IP69K
- Résistance élevée aux interférences : 100 V/m selon la norme ISO 11452-2 et 200 mA selon la norme ISO 11452-4
- Protection contre les interférences conduites selon le degré de sévérité 4 de la norme ISO 7637-2 et protection contre les pertes de charge selon la norme ISO 16750-2 pour les systèmes 12 V/24 V
- Protection contre les variations de température brusques
- 8…36 VCC
- Connecteur, M12 × 1, 5 broches, entrée CAN, sortie CAN
- Correspondant aux séries CiA 301, CiA 305, CiA 410
Caractéristiques générales
| EAN | 4047101628883 |
| eCl@ss-Code (V5.1.4): | 27279090 -/- détecteurs (autres, non classifiés) |
| Code marchandise | 90318080000 |
| Pays d'origine | DE |
| Poids | 89 g |
Données techniques
| Principe de mesure | Accélération |
| Plage de mesure | -85…85° |
| Nombre d'axes de mesure | 2 |

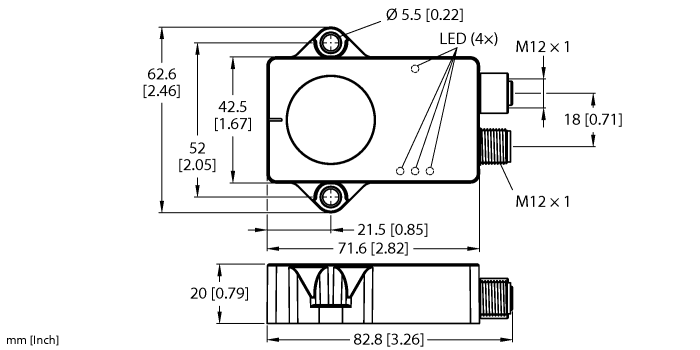

| Dimensions | 71.6 x 62.6 x 20 mm |
| Tension de service | 8…36 VDC |
| Protocole de communication | CANopen |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | Plastique, ultem |
| Température ambiante | -40…+85 °C |
| Mode de protection | IP68/IP69K |
Data Sheets
Dépliant du produit
Fichier de configuration
Homologation/déclaration
Manuel
Accessoires de raccordement
|

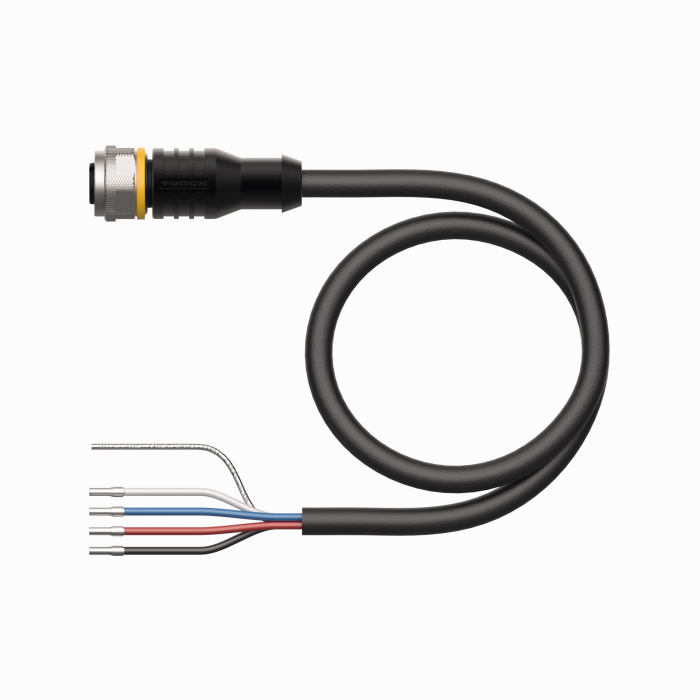

RKC5701-5M
Câble de bus pour CAN (DeviceNet, CANopen), connecteur femelle M12, droit, longueur de câble : 5 m, matériau de la gaine : PUR, anthracite ; homologation cULus |
6931034 |
|

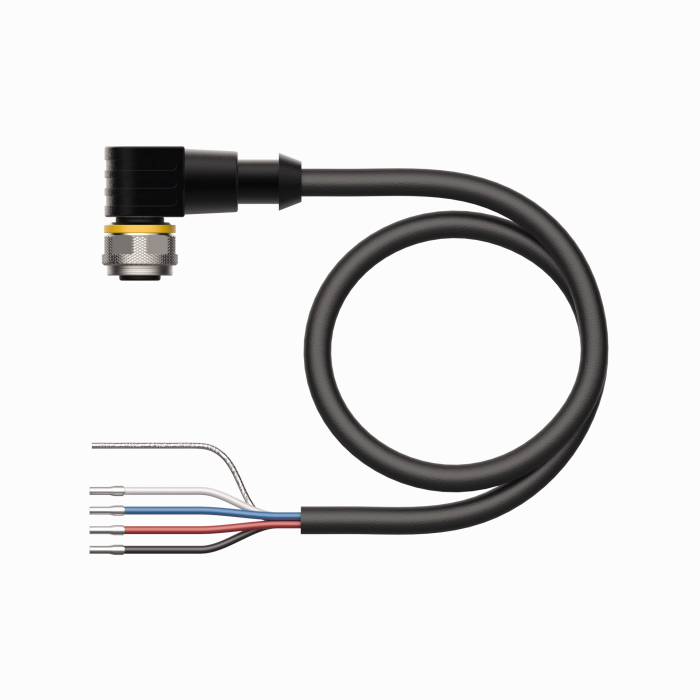

WKC5701-5M
Câble bus pour CAN (DeviceNet, CANopen), connecteur femelle M12, coudé, longueur de câble : 5 m, matériau de la gaine : PUR, anthracite ; homologation cULus |
6933244 |
|

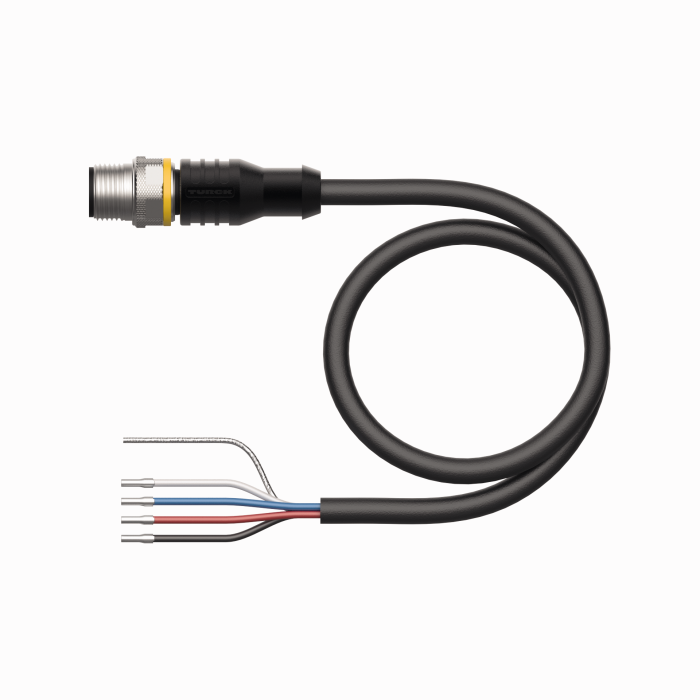

RSC5701-5M
Câble de bus pour CAN (DeviceNet, CANopen), connecteur mâle M12, droit, longueur de câble : 5 m, matériau de la gaine : PUR, anthracite ; homologation cULus |
6931036 |
|

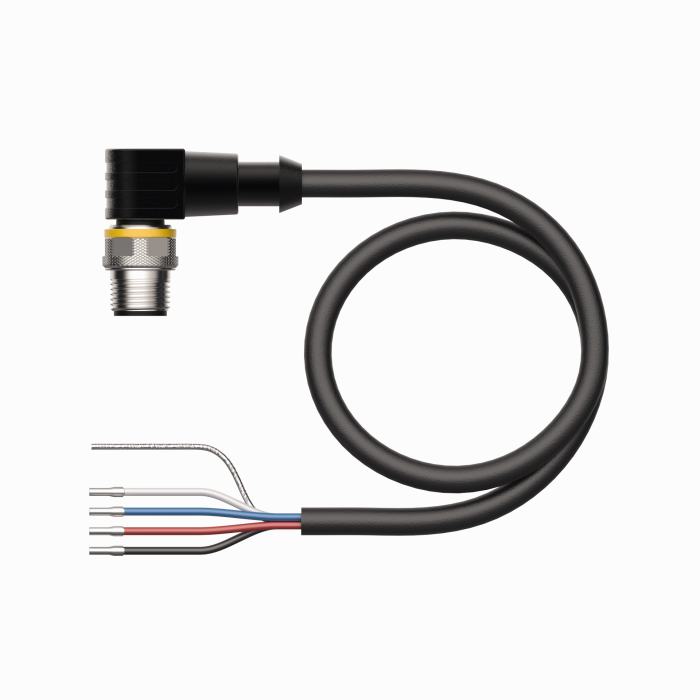

WSC5701-5M
Câble bus pour CAN (DeviceNet, CANopen), connecteur mâle M12, coudé, longueur de câble : 5 m, matériau de la gaine : PUR, anthracite ; homologation cULus |
6933247 |
