Produit REM-105S10C-9E43B-B3M12

Zoom
Zoom

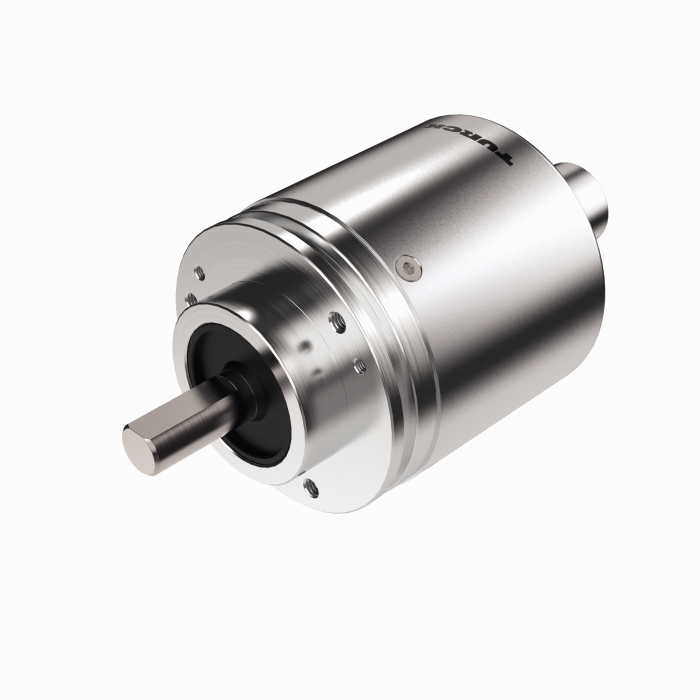

Codeur absolu - Multitours

Industrial-Line

Numéro de commande: 100046550

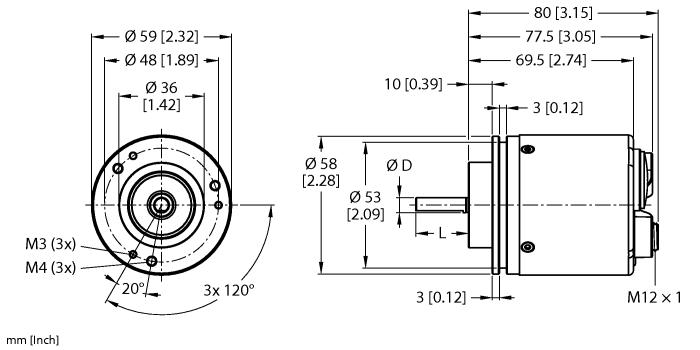

Bride standard, Ø 58 mm
Arbre plein, Ø 10 mm × 20 mm
Principe de mesure optique
Matériau de l'arbre : acier inoxydable

mode de protection boîtier IP67
‐40 … +80 °C
max. 6000 tours/min

10…30 VCC
Profinet IO, RT et IRT jusqu'à 250 µs
Profil d'encodeur version 4.2
Media Redundancy Protocol (MRP)
Link Layer Discovery Protocol (LLDP)
Simple Network Management Protocol (SNMP)
Fast Startup (FSU)
Connecteur M12 × 3, 4 broches

Résolution monotour modulable jusqu'à 19 bits (13 bits par défaut)
Résolution multitour jusqu'à 24 bits (12 bits par défaut)
Résolution totale modulable jusqu'à 43 bits (25 bits par défaut)

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101629354
eCl@ss-Code (V5.1.4):	27270501 -/- codeur, absolu
Code marchandise	90314990000
Pays d'origine	DE
Poids	430 g

Données techniques

Encoder-Line	Industrial-Line
Technologie	optique
Type de sortie	Codeurs absolus multitours
Type d'arbre	arbre sortant
Diamètre d'arbre D (mm)	10
Diamètre de bride	Ø 58 mm
Type de bride	bride standard
Tension de service	10…30 VDC
Protocole de communication	PROFINET
Raccordement électrique	Connecteur, 3 x M12
Matériau de boîtier	aluminium
Température ambiante	-40…+80 °C
Protection class shaft	IP67
Mode de protection	IP67

Data Sheets

Fiche technique (allemand)	1381 KB
Fiche technique (anglais)	1380 KB
Fiche technique (français)	1381 KB
Fiche technique (espagnol)	1381 KB
Fiche technique (tchèque)	1381 KB
Fiche technique (néerlandais)	1380 KB
Fiche technique (rumain)	1381 KB
Fiche technique (russe)	1142 KB
Fiche technique (polonais)	1382 KB
Fiche technique (chinois)	1435 KB
Fiche technique (turc)	1381 KB

Dépliant du produit

Gamme de codeurs	1077 KB

Fichier de configuration

Fichier GSDML	6 KB

Homologation/déclaration

Déclaration de conformité CE/RU	124 KB
Certificat PNO	126 KB

Manuel

Pour les codeurs PROFINET	5721 KB

Accessoires de montage

	RA-BC-20-06-10 Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 6 mm, d2 = 10 mm	100048779
	RA-BC-20-08-10 Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 8 mm, d2 = 10 mm	100048781
	RA-BC-20-10-10 Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 10 mm, d2 = 10 mm	100048782
	RA-BC-20-10-12 Accouplement à soufflet avec moyeu en aluminium Ø 20 mm ; d1 = 10 mm, d2 = 12 mm	100048783
	RA-BC-E-20-06-10 Accouplement à soufflet en acier inoxydable Ø 20 mm ; d1 = 6 mm, d2 = 10 mm	100048786
	RA-BC-E-20-10-10 Accouplement à soufflet en acier inoxydable Ø 20 mm ; d1 = 10 mm, d2 = 10 mm	100048787
	RA-BC-E-20-10-12 Accouplement à soufflet en acier inoxydable Ø 20 mm ; d1 = 10 mm, d2 = 12 mm	100048788
	RA-SDC-30-10-10 Accouplement à disque à ressort Ø 30 mm, d1 = 10 mm, d2 = 10 mm	100048792
	RA-SDC-30-10-12 Accouplement à disque à ressort Ø 30 mm, d1 = 10 mm, d2 = 12 mm	100048793
	RA-HC-25-10-10 Accouplement hélicoïdal en aluminium Ø 25 mm ; d1 = 10 mm, d2 = 10 mm	100048796
	RA-HC-25-10-12 Accouplement hélicoïdal en aluminium Ø 25 mm ; d1 = 10 mm, d2 = 12 mm	100048797

Accessoires de raccordement

	RSSD-RSSD-4422-2M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle M12, codage D, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635150

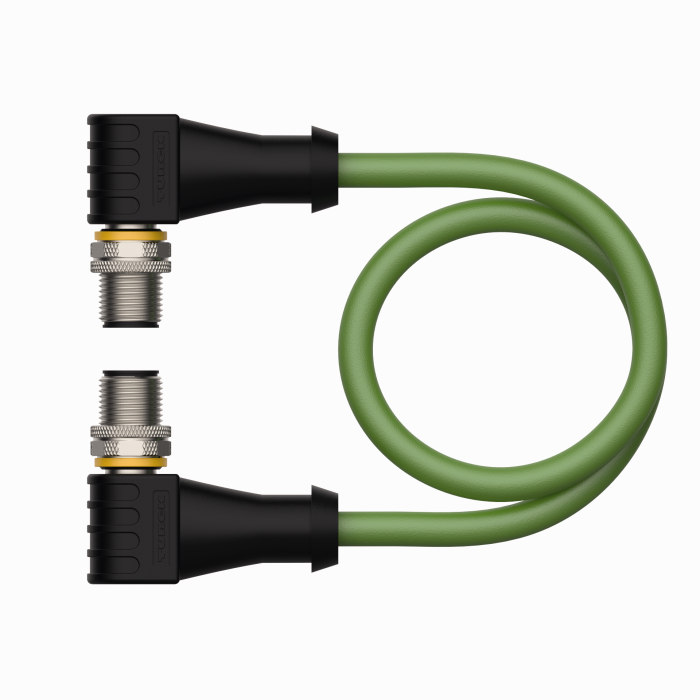

	WSSD-WSSD-4422-2M Câble pour Industrial Ethernet, connecteur mâle M12, codage D, coudé vers connecteur mâle M12, codage D, coudé, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635188
	RSSD-RJ45S-4422-2M Câble pour Industrial Ethernet, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635170
	RSSD-RJ45S-4422-7M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635579
	RSSD-RJ45S-4422-8M Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert	6635538
	RKC4.4T-2/TXL Câble de raccordement, connecteur femelle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625503
	WKC4.4T-2/TXL Câble de raccordement, connecteur femelle M12, coudé, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625515
