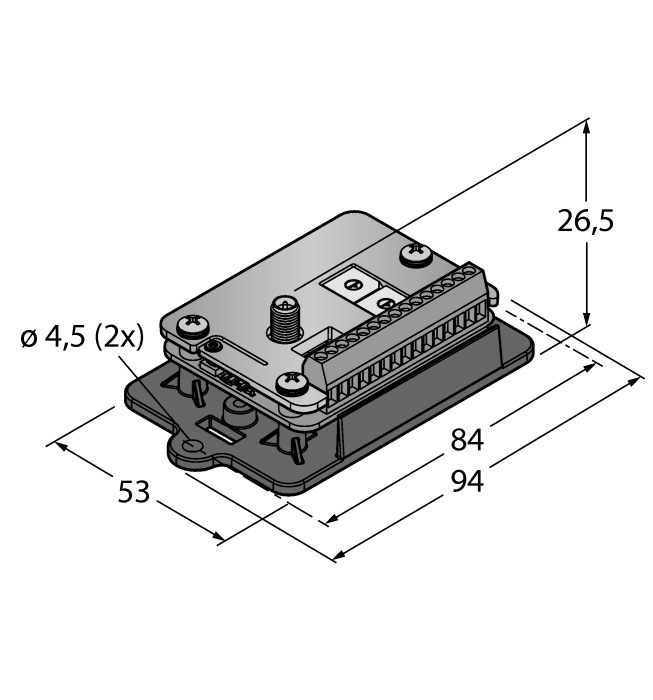

Produit DX80G2M6S-PB2

Zoom

Système de transmission radio

Topologie en étoile

Passerelle

Numéro de commande: 3025756

Numéro de commande alternatif : 25756

antenne externe (raccordement RG58 RP-SMA)
bornier externe
Visualisation intégrée d'intensité de signal
configuration par commutateur DIP

communication RTU Modbus , interface RS485
transmission de données déterministe
procédé de sauts fréquentiels FHSS
procédé multiplex temporel TDMA
puissance de transmission: 63 mW, 18 dBm conduit, <= 20 dBm EIRP
configurations d'enregistrement alternatives

Entrées: 2 x PNP, 2 x 0..20 mA
sorties: 2 x PNP, 2 x 0…20 mA
consommation de courant: < 60 mA à 24 VDC

Hide All Open All

Specifications
Download
Accessoires

Caractéristiques générales

EAN	662488257569
eCl@ss-Code (V5.1.4):	27250312 -/- interface de communication, active
Code marchandise	85176200000
Pays d'origine	US
Poids	1066.76 g

Données techniques

Fonction	Topologie en étoile
Type d'appareil	Passerelle
Format	Rectangulaire
Raccordement d'antenne	Port RP-SMA
Solution de batterie	Non
Protocole de communication	Modbus RTU, RS485
Type d'entrée	PNP/0…20 mA
Type de sortie	PNP/0…20 mA
Matériau de boîtier	Plastique, Platine FR4
Température ambiante	-40…+85 °C
Mode de protection	IP00
Homologations	ATEX II 3 G

Data Sheets

Fiche technique (allemand)	438 KB
Fiche technique (anglais)	437 KB
Fiche technique (français)	439 KB
Fiche technique (espagnol)	438 KB
Fiche technique (tchèque)	439 KB
Fiche technique (néerlandais)	438 KB
Fiche technique (rumain)	439 KB
Fiche technique (russe)	419 KB
Fiche technique (polonais)	439 KB
Fiche technique (chinois)	508 KB
Fiche technique (turc)	439 KB

Dépliant du produit

DX80 - Solutions radio	10919 KB

Guide d'utilisation rapide

Détecteur point à point DX80 PB2	153 KB

Manuel

DX80 manuel de produit	5489 KB

Vue d'ensemble du produit

Aide à la sélection	279 KB

Accessoires de raccordement

	BWC-LMRSFRPB protection de surtension, raccord passe-cloison, type RP-SMA	3079296

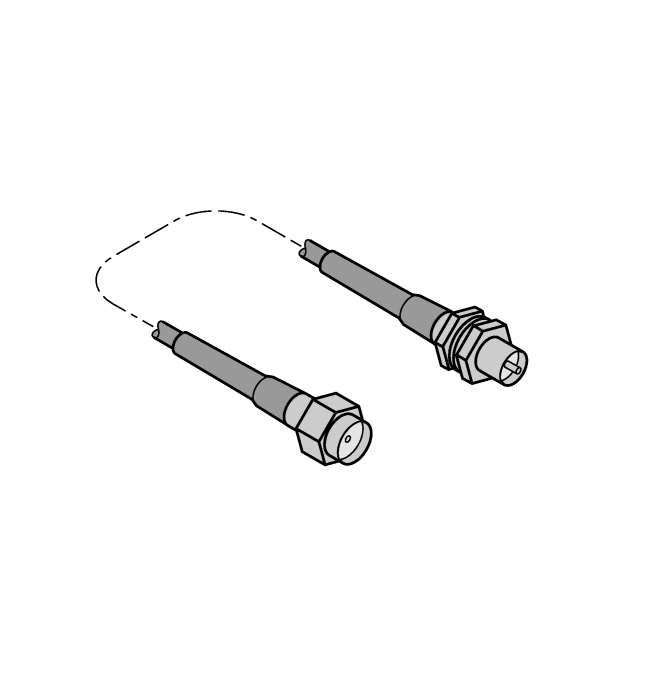

	BWC-1MRSFRSB0.2 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 0.2m, RG58, perte: 1.05dB/m	3078544
	BWC-1MRSFRSB1 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 1m, RG58, perte: 1.05dB/m	3078337
	BWC-1MRSFRSB2 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 2m, RG58, perte: 1.05dB/m	3078338
	BWC-1MRSFRSB4 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 4m, RG58, perte: 1.05dB/m	3077488

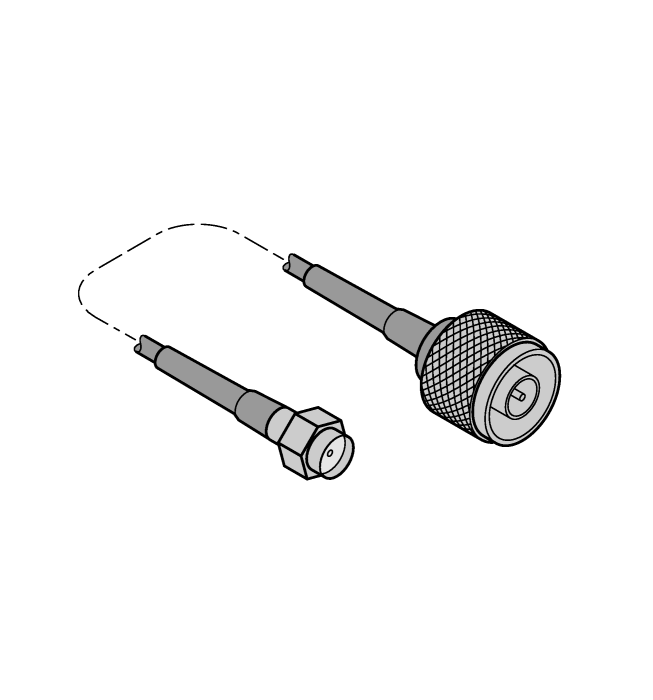

	BWC-1MRSMN05 rallonge d'antenne, RP-SMA au connecteur mâle N, 0.5m, RG58, perte: 0.56dB/m	3077486
	BWC-1MRSMN2 rallonge d'antenne, RP-SMA au connecteur mâle N, 2m, RG58, perte: 0.56dB/m	3077820

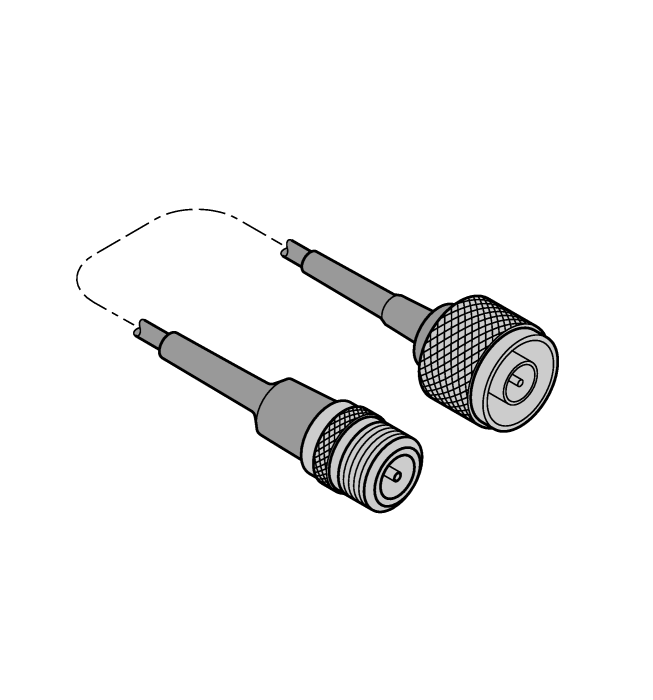

	BWC-4MNFN3 Rallonge d'antenne, N mâle vers N femelle, longueur de câble : 3 m, LMR400, coaxial, perte : 0,22 dB/m	3077489
	BWC-4MNFN6 rallonge d'antenne, connecteur mâle N au connecteur femelle N, 6m, LMR400, coaxial, perte: 0.22dB/m	3077490
	BWC-4MNFN15 rallonge d'antenne, connecteur mâle N au connecteur femelle N, 15 m, LMR400, coaxial, perte: 0.22dB/m	3077821
	BWC-4MNFN30 rallonge d'antenne, connecteur mâle N au connecteur femelle N, 30m, LMR400, coaxial, perte: 0.22dB/m	3077822

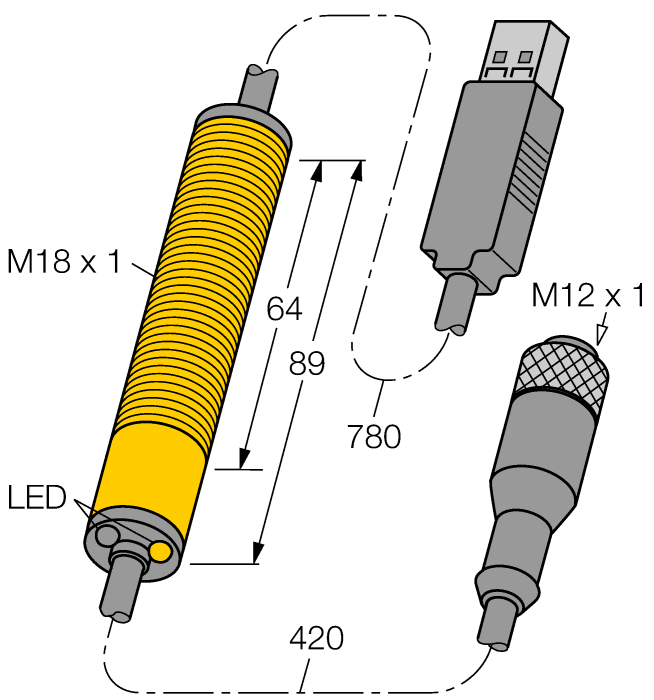

	BWA-UCT-900 Câble convertisseur avec alimentation DC pour le paramétrage de réseaux DX80 via PC, convertisseur RS485 vers USB 2.0, connecteur femelle, M12 × 1, 5 broches, connecteur mâle, USB type A, longueur 1 m ; alimente l'appareil raccordé avec 10 V	3019970

Accessoires de fonction

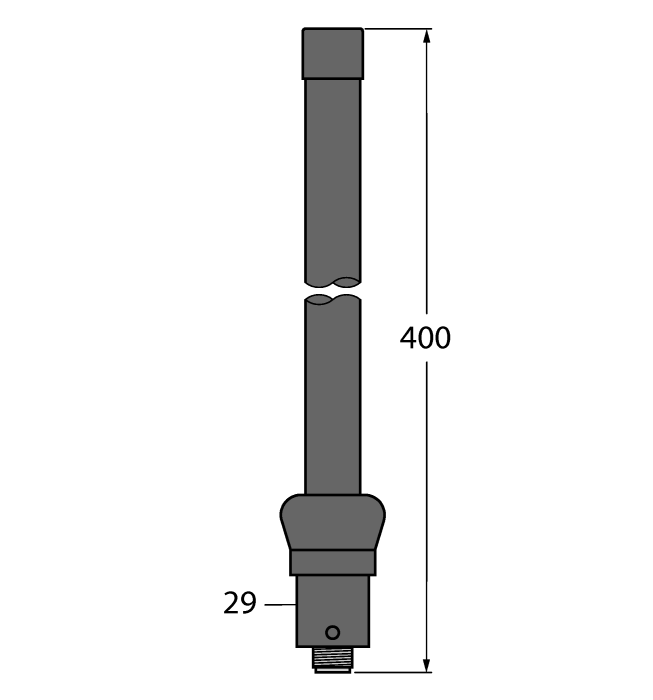

	BWA-2O6-A antenne extérieure 6dBi, connecteur femelle N	3081081

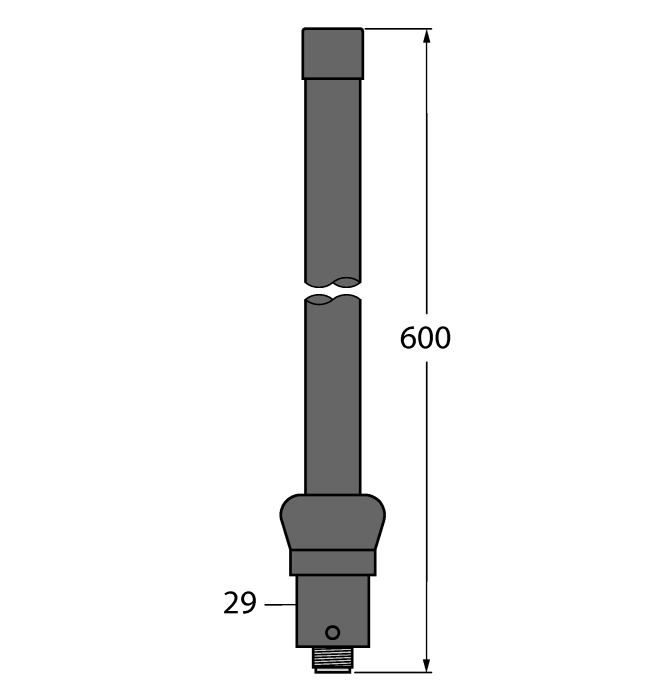

	BWA-2O8-A antenne extérieure 8.5dBi, connecteur femelle N	3081080

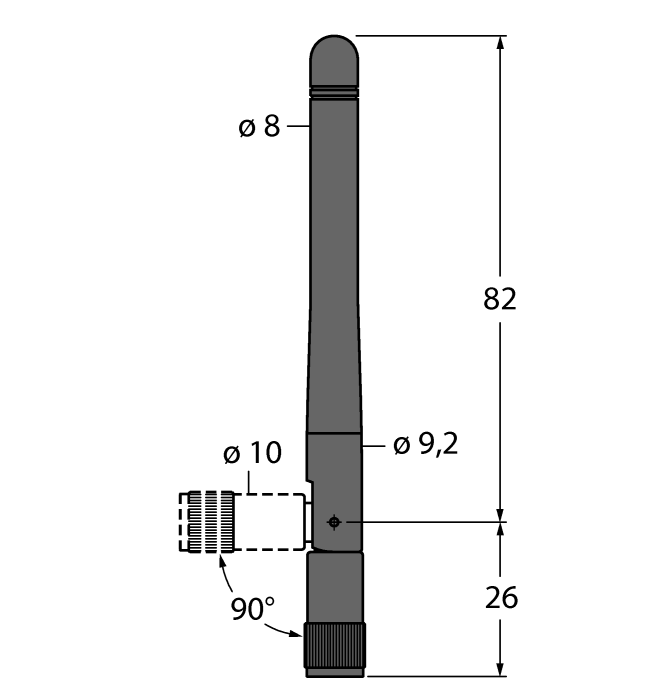

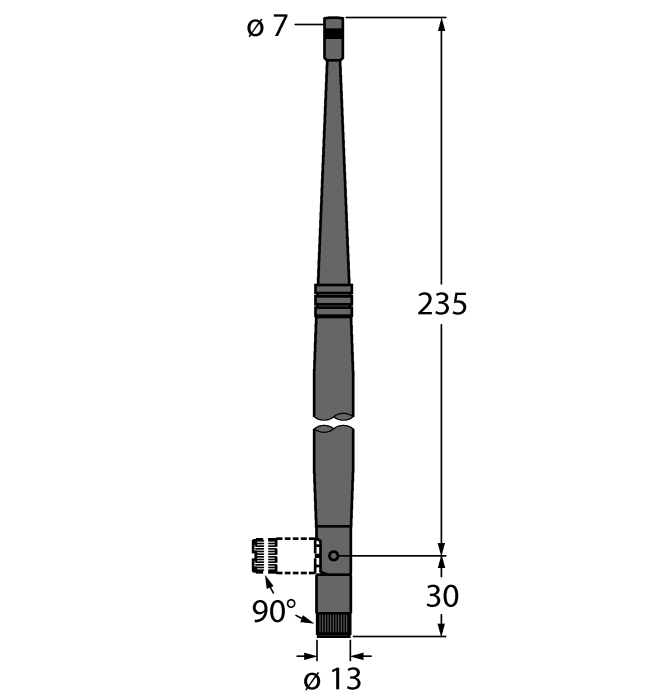

	BWA-2O2-C antenne intérieure 2dBi, connecteur mâle RP-SMA, standard	3077816
	BWA-2O5-C antenne intérieure 5dBi, connecteur mâle RP-SMA	3077817

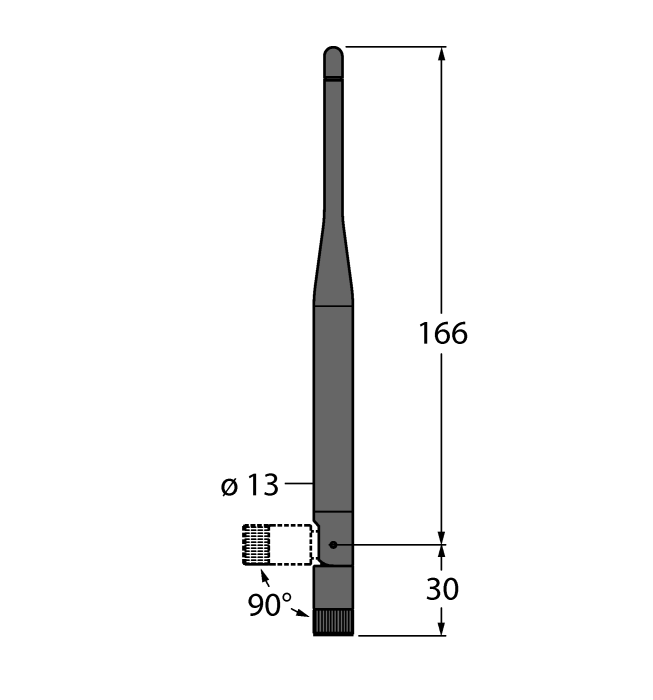

	BWA-2O7-C antenne intérieure 7dBi, connecteur mâle RP-SMA	3077818
