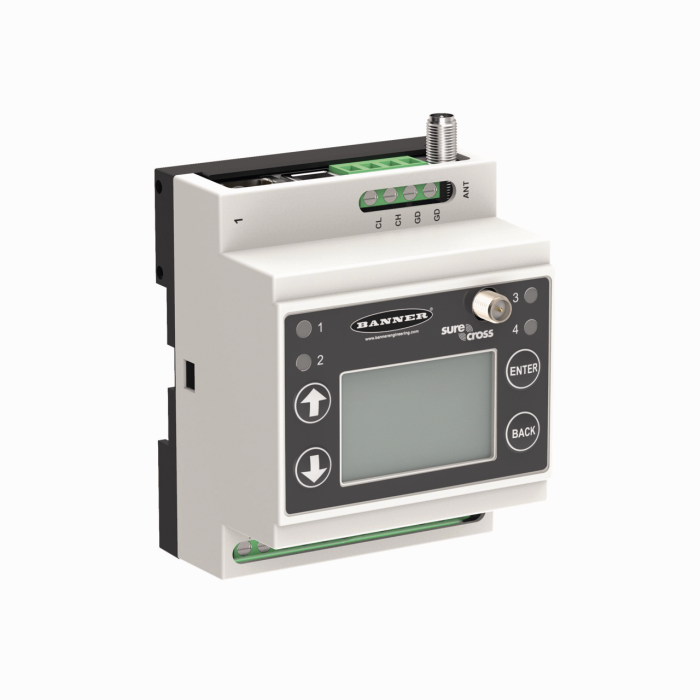

Produit DXM700-B1R4

Zoom
Zoom

Contrôleur de réseau

Avec radio de données 2,4 GHz intégrée

Modbus RTU et interface Ethernet

Numéro de commande: 3806249

Numéro de commande alternatif : 806249

Visualisation intégrée d'intensité de signal
configuration par interrupteur DIP et logiciel
écran LCD et LED configurables

fonctionnalités DX80 data radio
fonctions de logique, supporte ScriptBasic
fonction E-Mail et Cloud, programme et enregistreur de données
configurations d'enregistrement alternatives

Tension de service : 12…30 VDC ou fonctionnement par batterie
Entrées : aucune
Sorties : 4 x PNP
Interfaces : RS232, RS485, Ethernet, USB
Protocoles : Modbus RTU, EtherNet/IP, Modbus TCP, PROFINET, CAN⁪⁪

Hide All Open All

Specifications
Download
Accessoires

Caractéristiques générales

EAN	662488047979
eCl@ss-Code (V5.1.4):	27250312 -/- interface de communication, active
Code marchandise	85176200000
Pays d'origine	US
Poids	317.51 g

Données techniques

Fonction	Topologie d'arbre
Type d'appareil	Participant, Contrôleur de réseau
Format	Rectangulaire
Raccordement d'antenne	Port RP-SMA
Solution de batterie	Non
Protocole de communication	EtherNet/IP, Modbus TCP, Modbus RTU, PROFINET, RS485
Type de sortie	PNP
Raccordement électrique	Bornes à vis
Matériau de boîtier	Plastique, PC, gris
Température ambiante	-20…+60 °C
Mode de protection	IP20

Data Sheets

Fiche technique (allemand)	1037 KB
Fiche technique (anglais)	1036 KB
Fiche technique (français)	1036 KB
Fiche technique (espagnol)	1037 KB
Fiche technique (tchèque)	1037 KB
Fiche technique (néerlandais)	1036 KB
Fiche technique (rumain)	1037 KB
Fiche technique (russe)	1018 KB
Fiche technique (polonais)	1037 KB
Fiche technique (chinois)	1104 KB
Fiche technique (turc)	1037 KB

Dépliant du produit

DX80 - Solutions radio	10919 KB

Logiciel de configuration

Instrument de configuration DXM	18725 KB

Manuel

Manuel de produit DXM (EN)	4823 KB

Vue d'ensemble du produit

Aide à la sélection	279 KB

Accessoires de raccordement

	BWC-LMRSFRPB protection de surtension, raccord passe-cloison, type RP-SMA	3079296
	BWC-1MRSFRSB0.2 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 0.2m, RG58, perte: 1.05dB/m	3078544
	BWC-1MRSFRSB1 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 1m, RG58, perte: 1.05dB/m	3078337
	BWC-1MRSFRSB2 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 2m, RG58, perte: 1.05dB/m	3078338
	BWC-1MRSFRSB4 rallonge d'antenne, RP-SMA au raccord passe-cloison RP-SMAF, 4m, RG58, perte: 1.05dB/m	3077488
	BWC-1MRSMN05 rallonge d'antenne, RP-SMA au connecteur mâle N, 0.5m, RG58, perte: 0.56dB/m	3077486
	BWC-1MRSMN2 rallonge d'antenne, RP-SMA au connecteur mâle N, 2m, RG58, perte: 0.56dB/m	3077820
	BWC-4MNFN3 Rallonge d'antenne, N mâle vers N femelle, longueur de câble : 3 m, LMR400, coaxial, perte : 0,22 dB/m	3077489
	BWC-4MNFN6 rallonge d'antenne, connecteur mâle N au connecteur femelle N, 6m, LMR400, coaxial, perte: 0.22dB/m	3077490
	BWC-4MNFN15 rallonge d'antenne, connecteur mâle N au connecteur femelle N, 15 m, LMR400, coaxial, perte: 0.22dB/m	3077821
	BWC-4MNFN30 rallonge d'antenne, connecteur mâle N au connecteur femelle N, 30m, LMR400, coaxial, perte: 0.22dB/m	3077822
	RJ45S-RJ45S-4414-0.5M	6441421
	USB 2.0 CABLE 1.8M	6827387

Accessoires de fonction

	BWA-2O6-A antenne extérieure 6dBi, connecteur femelle N	3081081
	BWA-2O8-A antenne extérieure 8.5dBi, connecteur femelle N	3081080
	BWA-2O2-C antenne intérieure 2dBi, connecteur mâle RP-SMA, standard	3077816
	BWA-2O5-C antenne intérieure 5dBi, connecteur mâle RP-SMA	3077817
	BWA-2O7-C antenne intérieure 7dBi, connecteur mâle RP-SMA	3077818
	DX80DR2M-H2 Data Radio, 2.4GHz, antenne externe, interface RS485, entrées: 4xPNP 2x0…20mA, sorties: 4xPNP 2x0…20mA	3013105
