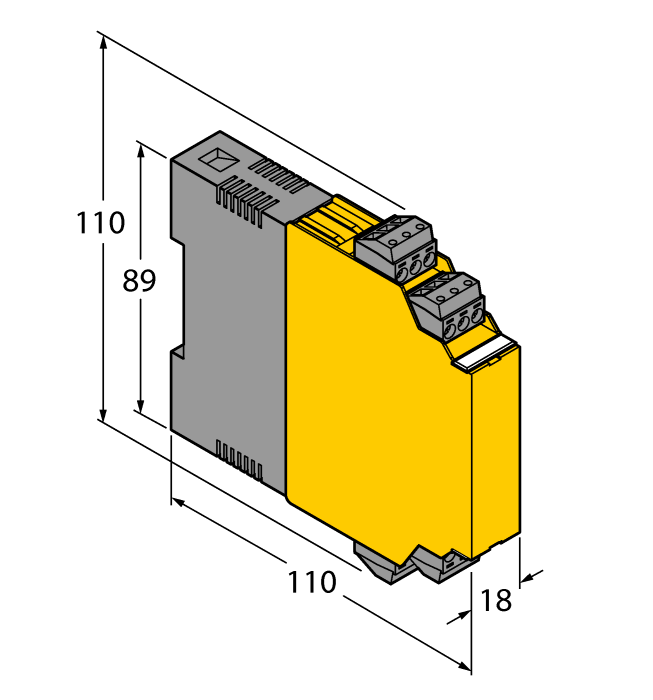

Produit IM35-22EX-HI/24VDC
séparateur de signaux analogiques
2 canaux
Numéro de commande: 7506515- Alimentation d'actionneurs intelligents avec communication HART
- circuits d'entrée : 0/4…20 mA
- circuits de sortie : 0/4…20 mA, à sécurité intrinsèque
- SIL2
- Blocs de bornes débrochables, vissable, avec douille d'essai 2 mm
- Séparation galvanique entrée, sortie, alimentation
- Entrée protégée contre les inversions de polarité
- ATEX, IECEx, UL, CFMUS, TR CU, Kosha, CCOE
- Utilisation en zone 2
Caractéristiques générales
| EAN | 4047101117271 |
| eCl@ss-Code (V5.1.4): | 27210107 -/- convertisseur de mesure (universel) |
| Code marchandise | 85437090990 |
| Pays d'origine | DE |
| Poids | 172 g |
Données techniques
| Type de signal | sortie analogique (transparence HART) |
| Type d'appareil | Séparateur de signaux analogiques (sortie côté de terrain) |
| Version Ex | Oui |
| Homologations | ATEX, IECEx, UL, cFMus, TR CU |
| Sécurité de fonction (SIL/PL) | SIL2 |
| Tension nominale | 24 VDC |
| Nombre de canaux | 2 |
| Raccordement électrique | 4 blocs de bornes débrochables à 3 pôles avec douille d'essai, protection contre les inversions de polarité, raccordement par vis |
| Mode de protection | IP20 |
| Famille de produits | IM |
Data Sheets
Catalogue de produits
Déclaration SIL
Déclaration de conformité UE
Dépliant du produit
Dépliant sur la technologie
Fichier CAD
Guide d'utilisation rapide
Homologation
| TÜV 19 ATEX 244924 X | 1636 KB |
| TÜV 06 ATEX 553057 X | 2332 KB |
| IECEx - TUN 06.0012X | 2519 KB |
| KOSHA 15-AV4BO-0477 | 598 KB |
| UL 61010 | 373 KB |
Manuel de sécurité
Accessoires de montage
|

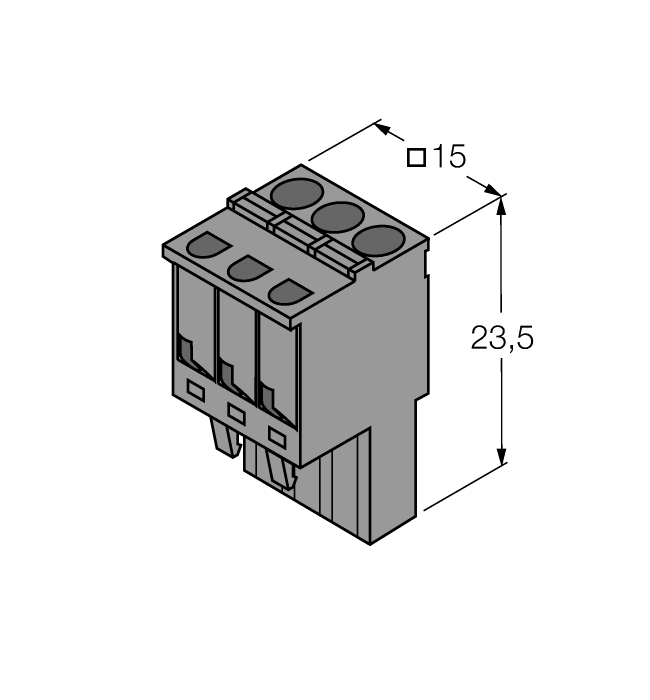

IM-CC-3X2BU/2BK
Bornes à ressorts pour les modules IM (appareils Ex avec 18 mm de largeur); la livraison inclut: 2 pièces bornes bleues 3 pôles et 2 pièces bornes noires 3 pôles. |
6900475 |
