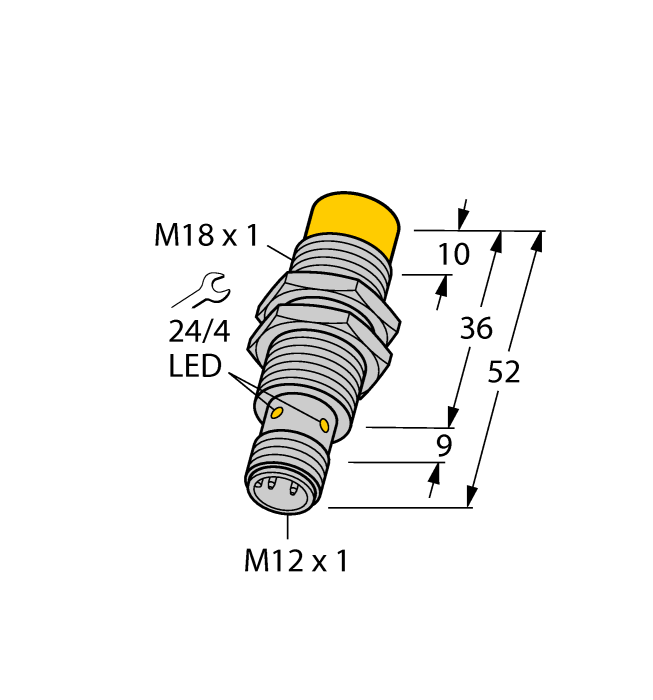

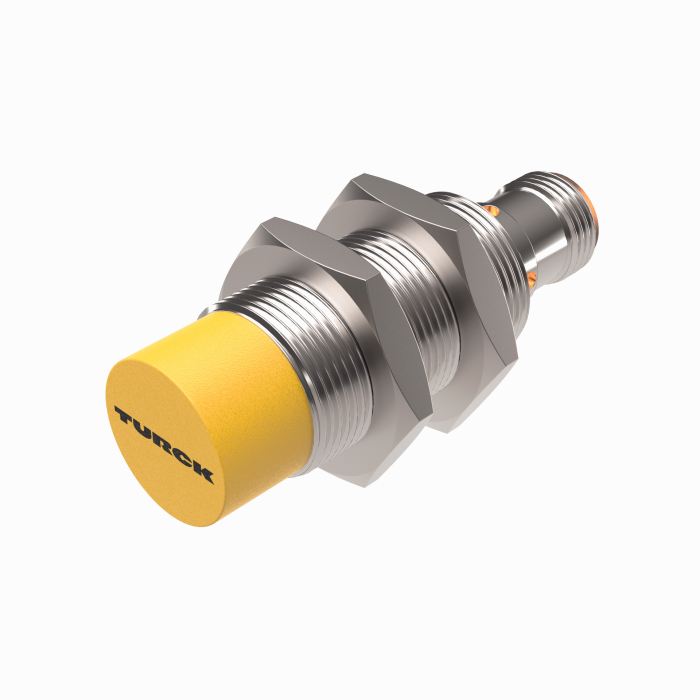

Produit NI10-M18-Y1X-H1141
Capteur inductif
Numéro de commande: 40153- tube fileté, M18 x 1
- laiton chromé
- DC 2 fils, nom. 8,2 VDC
- sortie conformément à DIN EN 60947-5-6 (NAMUR)
- connecteur M12 x 1
- ATEX catégorie II 1 G, zone Ex 0
- ATEX catégorie II 1 D, zone Ex 20
- SIL 2 (Low Demand Mode) selon IEC 61508, PL c selon ISO 13849-1 pour HFT0
- SIL 3 (All Demand Mode) selon IEC 61508, PL e selon ISO 13849-1 pour une structure redondante HFT1
Caractéristiques générales
| EAN | 4047101091212 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- détecteur de proximité inductif |
| Code marchandise | 85365019900 |
| Pays d'origine | PL |
| Poids | 57 g |
Données techniques
| Format | tube fileté |
| Dimensions | M18 x 1 |
| Portée nominale | 10 mm |
| Conditions de montage | non-blindé |
| Fonction de sortie | NAMUR |
| Fréquence de commutation | 0.50 kHz |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | métal, CuZn, chromé |
| Température ambiante | -25…+70 °C |
| Mode de protection | IP67 |
| Homologations | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Data Sheets
Déclaration SIL
EPLAN Electric P8
Fichier CAD
Homologation/déclaration
Manuel de sécurité
Accessoires de montage
|

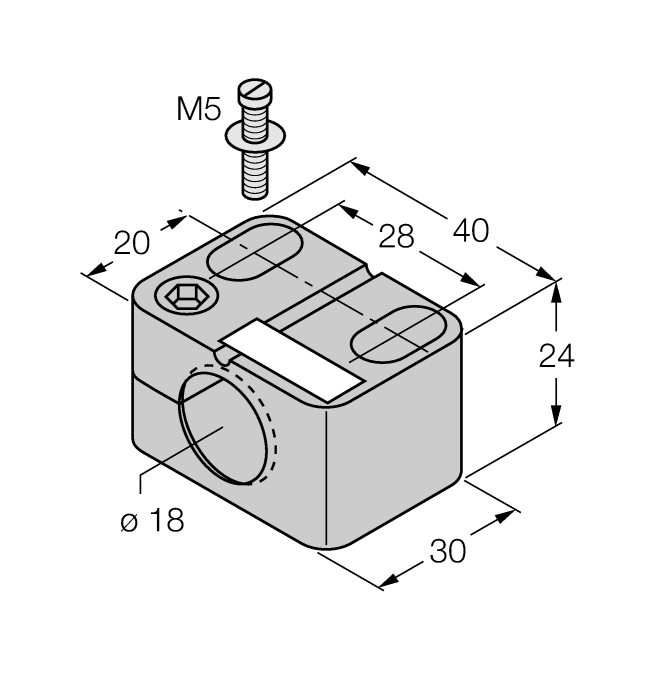

BST-18B
Bride de fixation pour détecteurs à tube fileté, avec butée fixe ; matériau : PA6 |
6947214 |
|

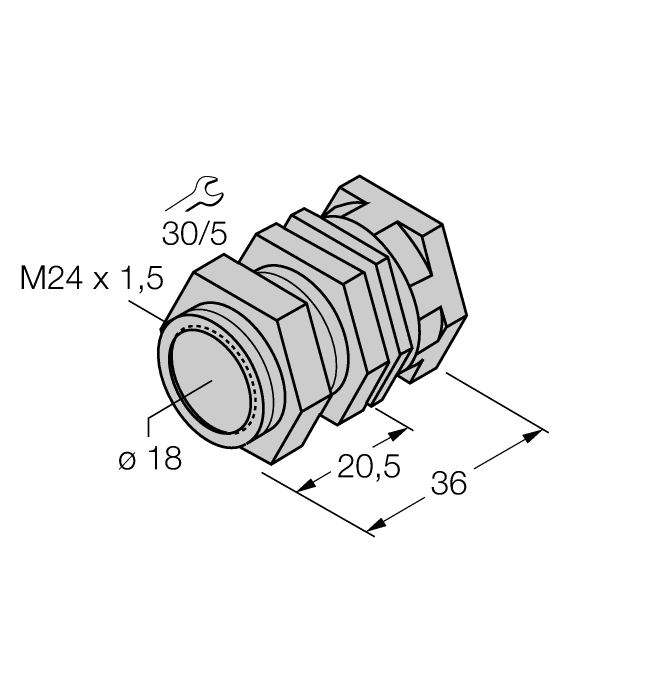

QM-18
bride de fixation pour montage rapide avec butée fixe; matériau: Laiton chromé. Filetage externe M24 x 1,5. Conseil: La distance de commutation des capteurs de proximité peut être modifiée par l'utilisation de brides de fixation pour montage rapide. |
6945102 |
|

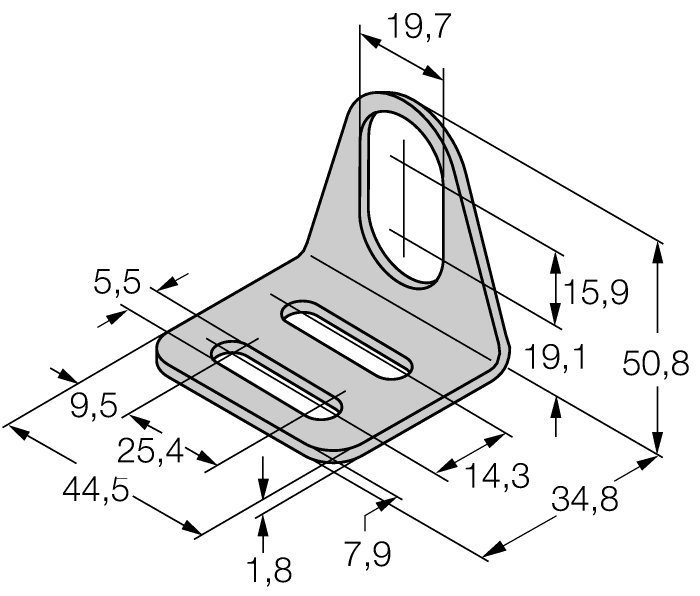

MW18
Équerre de fixation pour détecteurs à tube fileté ; matériau : acier inoxydable A2 1.4301 (AISI 304) |
6945004 |
|

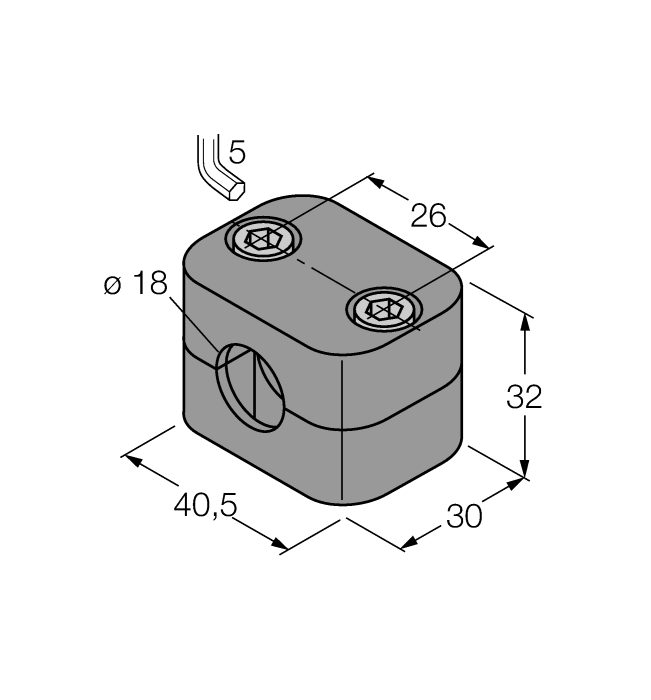

BSS-18
Bride de fixation pour détecteurs à tube fileté et lisse ; matériau : polypropylène |
6901320 |
Accessoires de raccordement
|

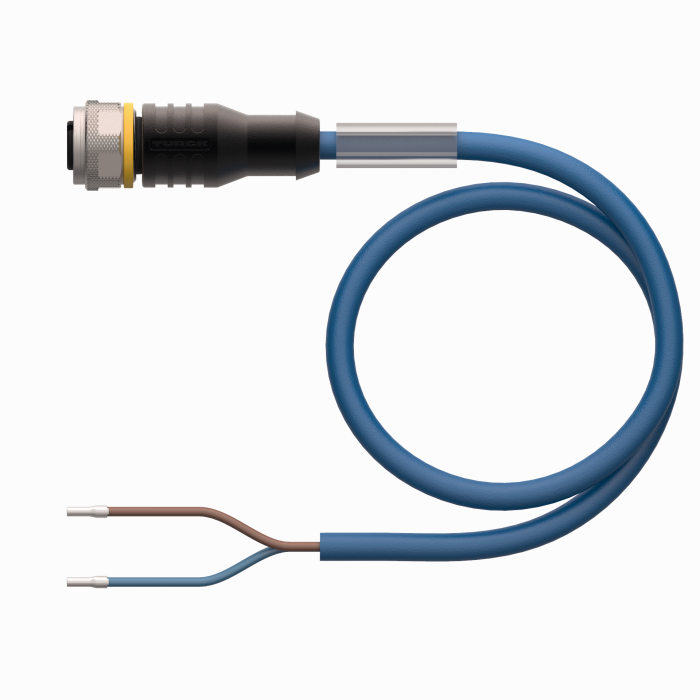

RKC4.221T-2/TEB
Câble de raccordement, connecteur femelle M12, droit, 2 broches, longueur de câble : 2 m, matériau de la gaine : PVC, bleu ; homologation cULus |
6628420 |
|

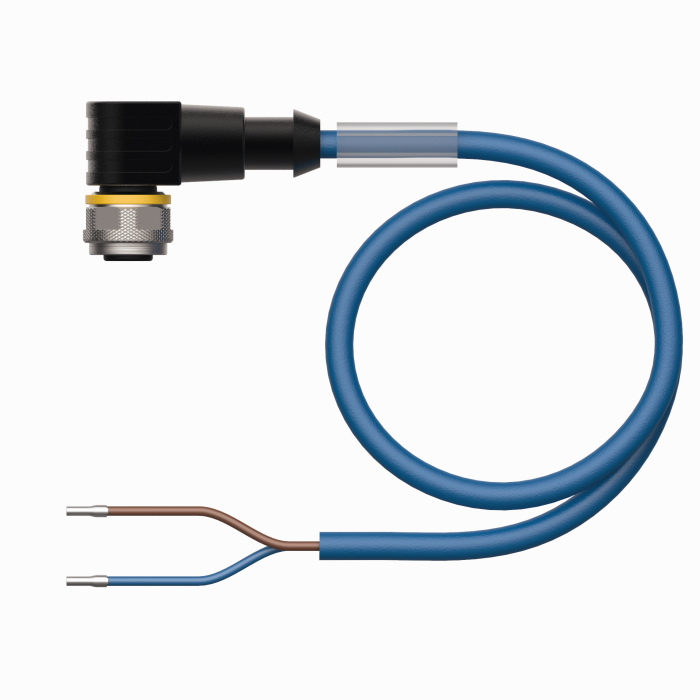

WKC4.221T-2/TEB
Câble de raccordement, connecteur femelle M12, coudé, 2 broches, longueur de câble : 2 m, matériau de la gaine : PVC, bleu ; homologation cULus |
6628427 |
Accessoires de fonction
|

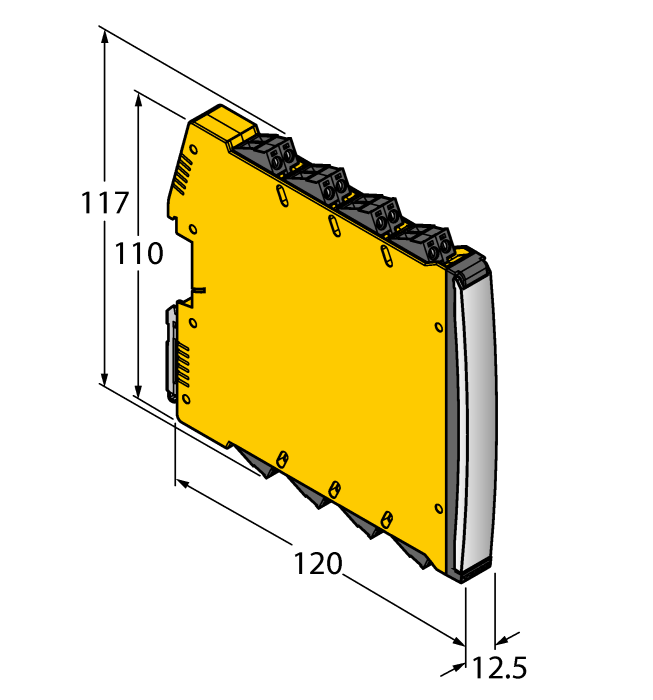

IMX12-DI01-2S-2T-0/24VDC
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508; Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Signal; abschaltbare Überwachung auf Drahtbruch und Kurzschluss; umschaltbar zwischen Arbeits- und Ruhestromverhalten; Signalverdopplung; abziehbare Schraubklemmen; 12,5 mm Breite; 24VDC Versorgungsspannung |
7580020 |
