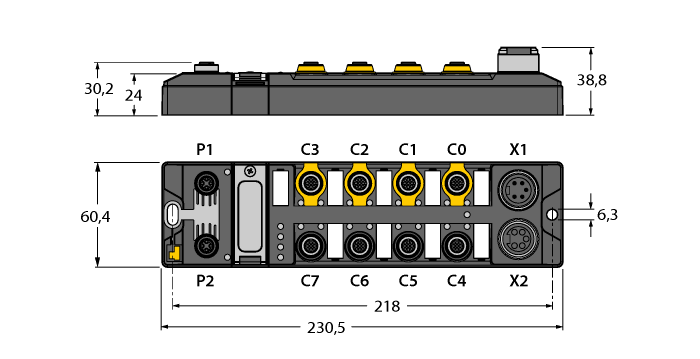

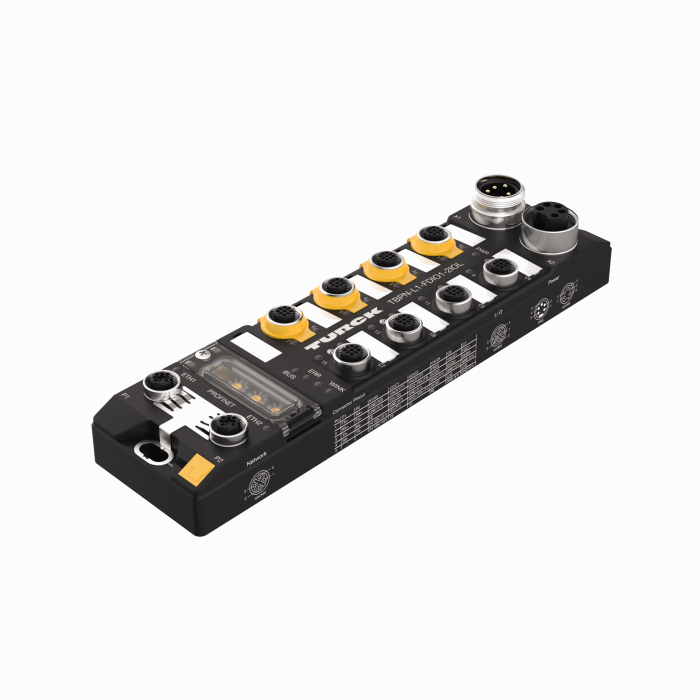

Produit TBPN-L1-FDIO1-2IOL
Module de bloc pour PROFIsafe/module de bloc E/S PROFINET
Entrées et sorties digitales sûres, canaux digitaux universels standard, ports de maître IO-Link
Numéro de commande: 6814053- Appareil PROFINET
- Switch Ethernet intégré
- 100 Mbit/s pris en charge
- 2 × M12, 4 broches, codage D, connexion de bus de terrain Ethernet
- boîtier renforcé par fibres de verre
- Testé aux chocs et vibrations
- électronique de module entièrement surmoulé
- Mode de protection IP65 / IP67 / IP69K
- Connecteur 7/8″ mâle à 5 broches pour l'alimentation en tension
- ATEX Zone 2/22
- Deux entrées sécurisées numériques SIL3
- Deux canaux numériques sécurisés SIL3 comme FDI ou FDO (PP, PM)
- Quatre canaux FDI numériques sécurisés SIL3
- deux maîtres IO-Link V1.1 emplacements
Caractéristiques générales
| EAN | 4047101354010 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- module E/S digitales (périphérie décentralisée) |
| Code marchandise | 85176200000 |
| Pays d'origine | DE |
| Poids | 640 g |
Données techniques
| Protocole réseau | PROFIsafe via PROFINET |
| Type de signal | Entrées protégées contre les erreurs, Entrées et sorties protégées contre les erreurs, Entrée/sortie numérique, IO-Link |
| Technique de raccordement signal | M12 |
| Type d'appareil | Module E/S, Station compacte |
| Vitesse de transmission bus de terrain | 100 Mbit/s |
| Technique de raccordement bus de terrain | 2 × M12, 4 pôles, codage D |
| Température ambiante | -40…+70 °C |
| Mode de protection | IP65/IP67/IP69K |
| Homologations | ATEX Zone 2/22, cULus, IECEx, CCC |
Data Sheets
Catalogue global
Déclaration du fabricant
| Déclaration de conformité UE à la directive MRL | 188 KB |
| Déclaration de conformité UE et Royaume-Uni à la directive ATEX | 120 KB |
Dépliant du produit
EPLAN Electric P8
Fichier CAD
Fichier de configuration
Guide d'utilisation rapide
| Mode d’emploi TBPN-L1-FDIO1-2IOL | 1832 KB |
| Remarques sur l'utilisation dans les zones Ex 2 et 22 | 526 KB |
Homologation
Logiciel de configuration
Manuel
Accessoires de montage
|
TB-SG-L
Boîtier de protection pour modules E/S de bloc TBEN-L et TBIL-M dans la zone ATEX 2/22 |
100014865 |
Accessoires de raccordement - Alimentation en tension
|
RKM52-2-RSM52
Câble d'alimentation, connecteur femelle 7/8″, droit, 4 broches + PE vers connecteur mâle 7/8″, droit, 4 broches + PE, longueur de câble : 2 m, matériau de la gaine : PUR, gris |
6914150 |
|
WKM52-2-WSM52
Câble d'alimentation, connecteur femelle 7/8″, coudé, 4 broches + PE vers connecteur mâle 7/8″, coudé, 4 broches + PE, longueur de câble : 2 m, matériau de la gaine : PUR, gris |
6604801 |
Accessoires de raccordement - E/S
|

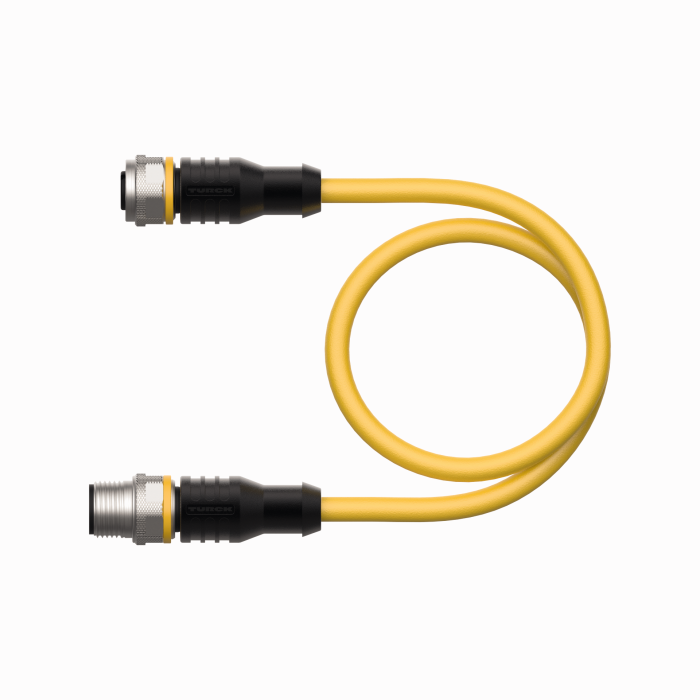

RKC4.5T-2-RSC4.5T/TXY
Rallonge, connecteur femelle M12, droit, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, jaune ; homologation cULus |
6629805 |
|

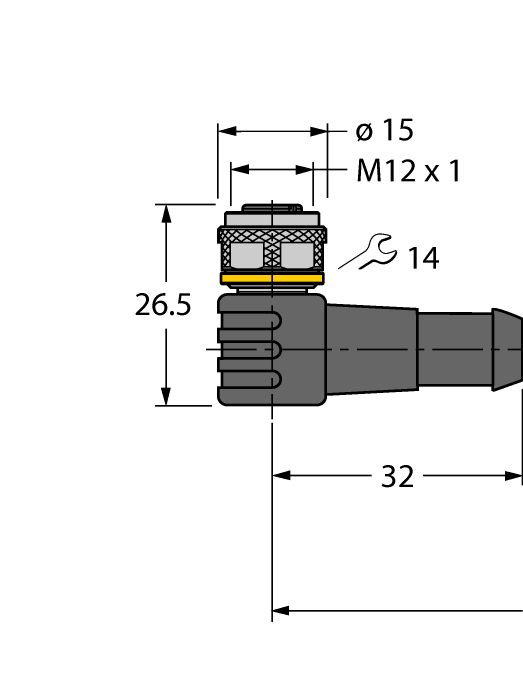

WKC4.5T-2-RSC4.5T/TXY
Rallonge, connecteur femelle M12, coudé, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, jaune ; homologation cULus |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Rallonge, connecteur femelle M12, coudé, 4 broches vers connecteur mâle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Rallonge, connecteur femelle M12, droit, 4 broches vers connecteur mâle M12, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Rallonge, connecteur femelle M12, coudé, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Rallonge, connecteur femelle M12, droit, 3 broches vers connecteur mâle M12, droit, 3 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Rallonge, connecteur femelle M12, droit, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Rallonge, connecteur femelle M12, coudé, 5 broches vers connecteur mâle M12, droit, 5 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
Systèmes de répartition à 2 canaux — répartiteur Y avec câble, connecteur mâle M12, droit, 4 broches — 2 × connecteurs femelles M12, droit, 3 broches, longueur de câble : 1 m, matériau de la gaine : PUR, noir |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
Systèmes de répartition à 2 canaux — répartiteur Y avec câble, connecteur mâle M12, droit, 4 broches — 2 × connecteurs femelles M12, droit, 3 broches, longueur de câble : 0,3 m, matériau de la gaine : PVC, noir |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
Systèmes de répartition à 2 canaux — répartiteur Y avec câble, connecteur mâle M12, droit, 4 broches — 2 × connecteurs femelles M12, droit, 3 broches, longueur de câble : 1 m, matériau de la gaine : PVC, noir |
6628199 |
Accessoires de raccordement - Réseau
|
RSSD-RJ45S-4422-2M
Câble pour Industrial Ethernet, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert |
6635538 |
|
RSSD-RSSD-4422-2M
Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle M12, codage D, droit, longueur de câble : 2 m, matériau de la gaine : PUR, vert |
6635150 |
|
RSSD RSSD 441-2M
Câble pour Ethernet industriel, connecteur mâle M12, codage D, droit vers connecteur mâle M12, codage D, droit, longueur de câble : 2 m, matériau de la gaine : TPE, turquoise |
U-02482 |
|
RSSD RJ45 441-2M
Câble pour Industrial Ethernet, connecteur mâle M12, codage D, droit vers connecteur mâle RJ45, droit, longueur de câble : 2 m, matériau de la gaine : TPE, turquoise |
U-08880 |
