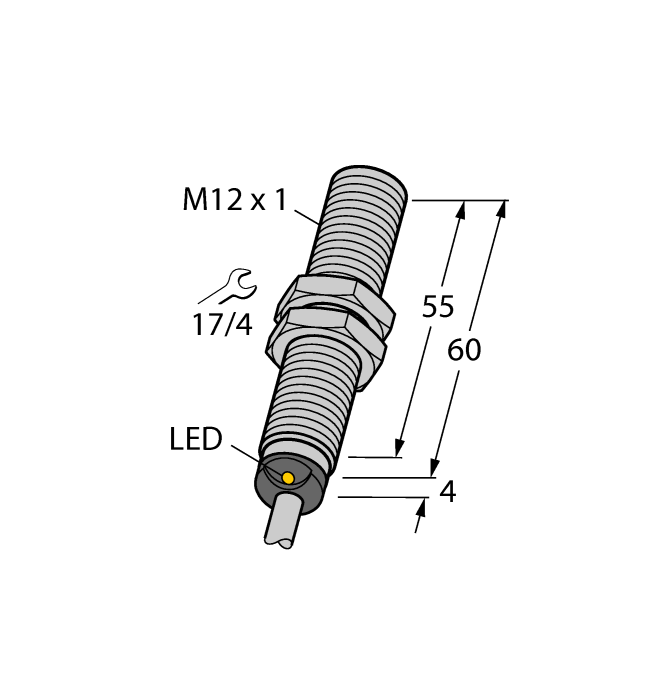

Produit BIM-EM12E-Y1X
Détecteur de champs magnétiques
détecteur de proximité magnéto-inductif
Numéro de commande: 1070036- tube fileté, M12 x 1
- acier inoxydable, 1.4301
- portée nominale 90 mm, en combinaison avec l'aimant DMR31-15-5
- DC 2 fils, nom. 8,2 VDC
- sortie conformément à DIN EN 60947-5-6 (NAMUR)
- raccordement par câble
- ATEX catégorie II 1 G, zone Ex 0
- ATEX catégorie II 1 D, zone Ex 20
- SIL 2 (Low Demand Mode) selon IEC 61508, PL c selon ISO 13849-1 pour HFT0
- SIL 3 (All Demand Mode) selon IEC 61508, PL e selon ISO 13849-1 pour une structure redondante HFT1
Caractéristiques générales
| EAN | 4047101064568 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- détecteur de proximité magn.-ind. () |
| Code marchandise | 85365019900 |
| Pays d'origine | PL |
| Poids | 116 g |
Données techniques
| Format | tube fileté |
| Dimensions | M12 x 1 |
| Portée nominale | 90 mm |
| Fonction de sortie | NAMUR |
| Raccordement électrique | Câble |
| Longueur de câble | 2.0 m |
| Matériau de boîtier | acier inoxydable, 1.4301 (AISI 304) |
| Température ambiante | -25…+70 °C |
| Mode de protection | IP67 |
| Homologations | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
| Caractéristiques particulières | magnéto-inductif |
Data Sheets
Déclaration SIL
Fichier CAD
Guide d'utilisation rapide
Homologation/déclaration
Manuel de sécurité
Accessoires de montage
|

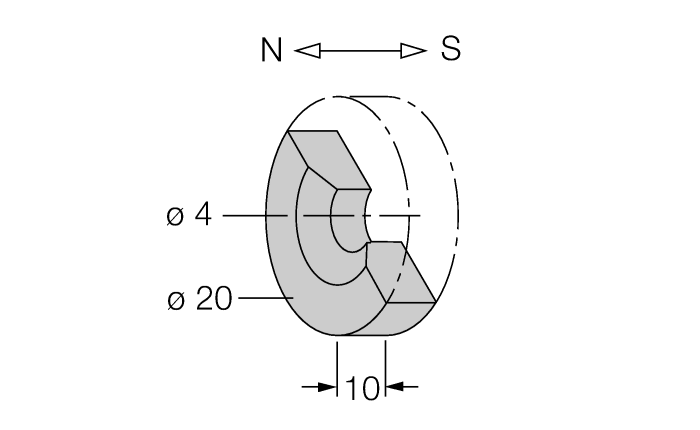

DMR20-10-4
Aimant de commande; Ø 20 mm (Ø 4 mm), h: 10 mm ; distance de commutation atteignable de 59 mm pour les détecteurs de champs magnétiques BIM-(E)M12 ou 50 mm pour les détecteurs BIM-EG08 ; en cas d'utilisation avec des détecteurs de positionnement linéaire Q25L : distance recommandée entre le détecteur et l'aimant : 3…4 mm |
6900214 |
|
DMR31-15-5
Aimant de commande, Ø 31 mm (Ø 5 mm), h: 15 mm ; distance de commutation atteignable de 90 mm pour les détecteurs de champs magnétiques BIM-(E)M12 ou 78 mm pour les détecteurs BIM-EG08 ; en cas d'utilisation avec des détecteurs de positionnement linéaire Q25L : distance recommandée entre le détecteur et l'aimant : 3…5 mm |
6900215 |
|

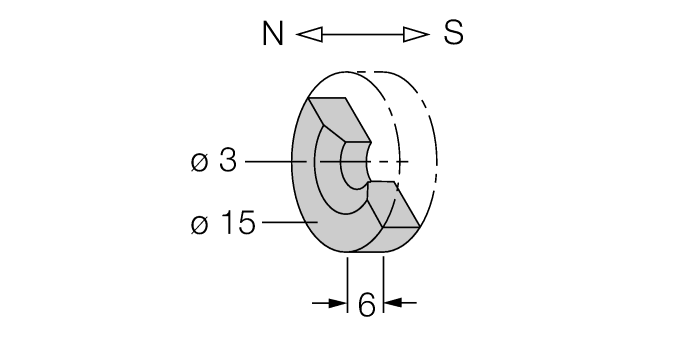

DMR15-6-3
Aimant de commande, Ø 15 mm (Ø 3 mm), h : 6 mm ; distance de commutation atteignable de 36 mm pour les détecteurs de champs magnétiques BIM-(E)M12 ou 32 mm pour les détecteurs BIM-EG08 ; en cas d'utilisation avec des détecteurs de positionnement linéaire Q25L : distance recommandée entre le détecteur et l'aimant : 3…4 mm |
6900216 |
|

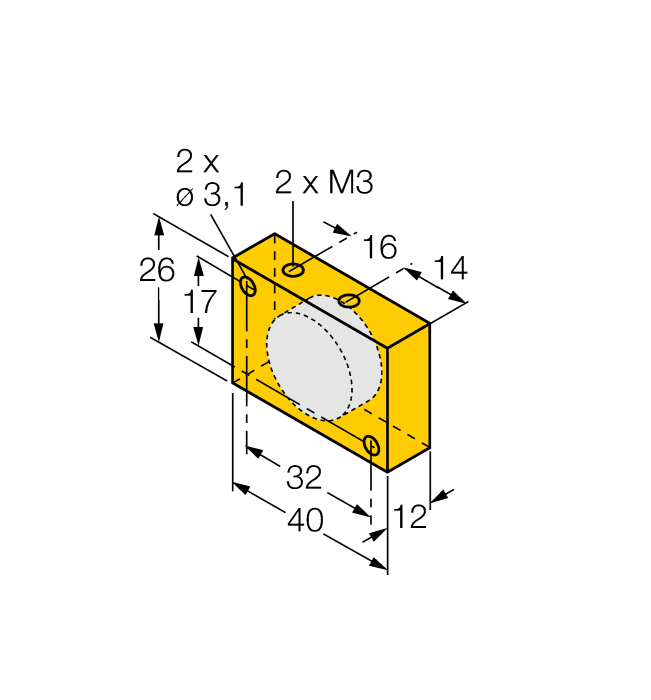

DM-Q12
Aimant de commande ; rectangulaire et en plastique ; distance de commutation atteignable de 58 mm pour les détecteurs de champs magnétiques BIM-(E)M12 ou 49 mm pour les détecteurs BIM-EG08 ; en cas d'utilisation avec des détecteurs de positionnement linéaire Q25L : distance recommandée entre le détecteur et l'aimant : 3…5 mm |
6900367 |
|

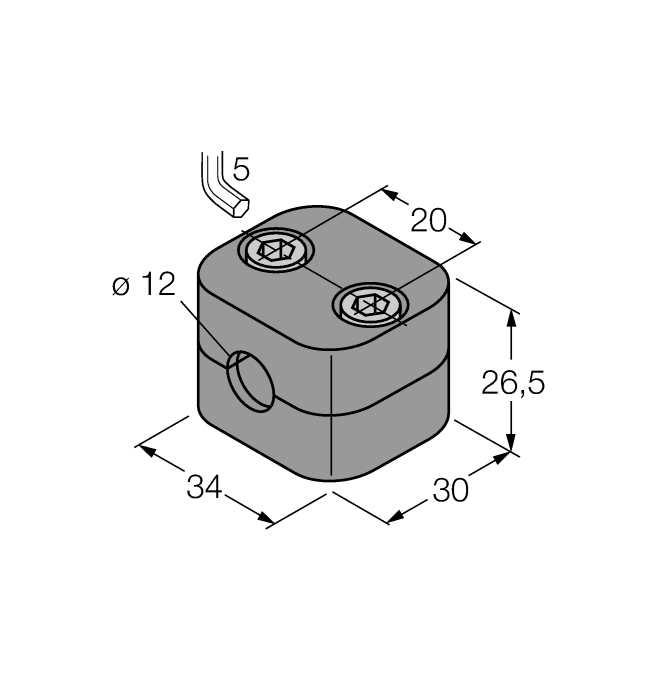

BSS-12
Bride de fixation pour détecteurs à tube fileté et lisse ; matériau : polypropylène |
6901321 |
|

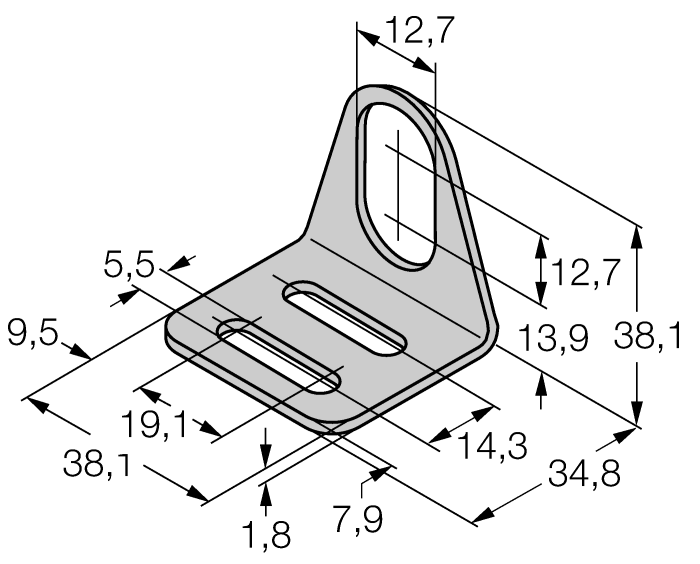

MW12
Équerre de fixation pour détecteurs à tube fileté ; matériau : acier inoxydable A2 1.4301 (AISI 304) |
6945003 |
Accessoires de fonction
|
IMX12-DI01-2S-2T-0/24VDC
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508; Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Signal; abschaltbare Überwachung auf Drahtbruch und Kurzschluss; umschaltbar zwischen Arbeits- und Ruhestromverhalten; Signalverdopplung; abziehbare Schraubklemmen; 12,5 mm Breite; 24VDC Versorgungsspannung |
7580020 |
