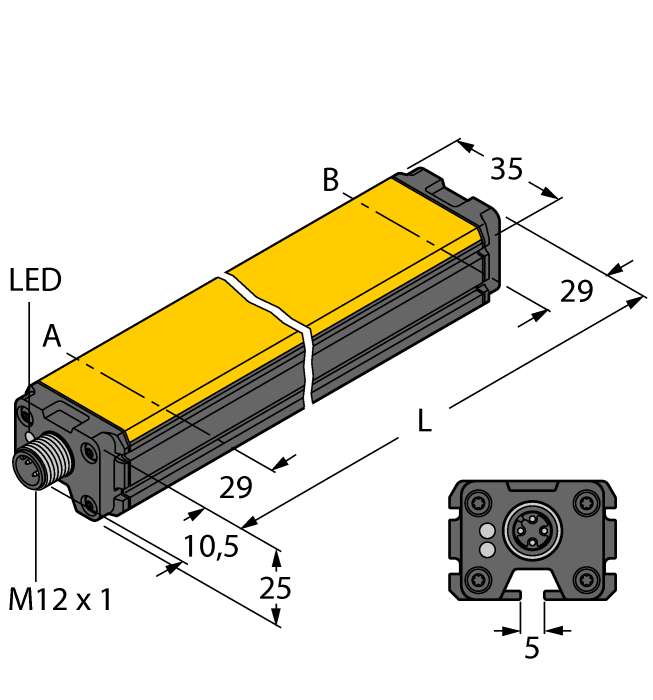

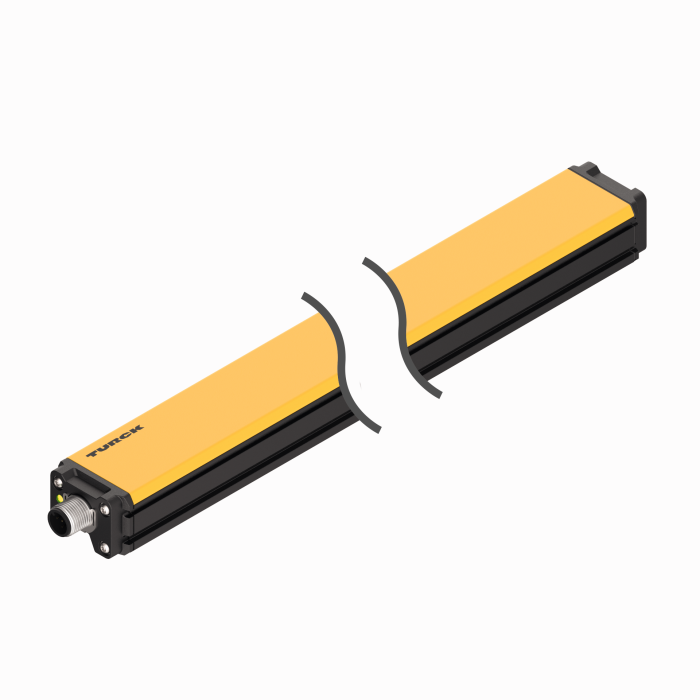

Produit LI500P0-Q25LM0-LIU5X3-H1151
détecteur de positionnement linéaire inductif
Numéro de commande: 1590005- rectangulaire, aluminium / plastique
- plusieurs possibilités de montage
- visualisation de la plage de mesure par LED
- insensibilité par rapport aux champs parasites électromagnétiques
- zones mortes extrêmement courtes
- résolution 12 Bit
- 4 fils, 15…30 VDC
- sortie analogique
- plage de mesure programmable
- 0…10 V et 4…20 mA
- connecteur M12 x 1, 5 pôles
Caractéristiques générales
| EAN | 4047101227260 |
| eCl@ss-Code (V5.1.4): | 27270702 -/- détecteurs de déplacement ind. Wegsensoren |
| Code marchandise | 90318080000 |
| Pays d'origine | DE |
| Poids | 746 g |
Données techniques
| Format | Profil |
| Principe de mesure | inductif |
| Plage de mesure | 500 mm [19.69 in] |
| Tension de service | 15…30 VDC |
| Fonction de sortie | sortie analogique |
| Sortie de tension | 0…10 V |
| Sortie de courant | 4…20 mA |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | Aluminium/plastique, PA6-GF30, anodisé |
| Température ambiante | -25…+70 °C |
| Mode de protection | IP67 |
Data Sheets
Fichier CAD
Homologation/déclaration
Accessoires de montage
|

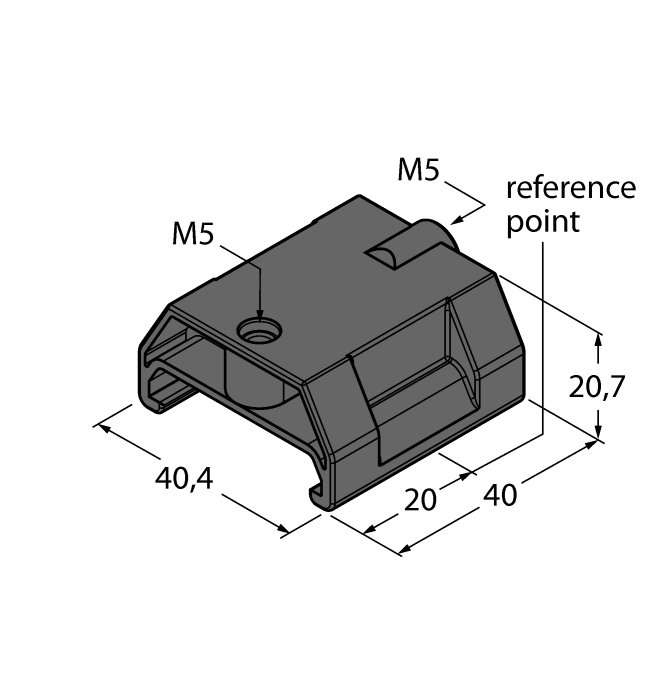

P1-LI-Q25L
Transmetteur de position guidé pour détecteurs de positionnement linéaire LI-Q25L, guidé dans la rainure du détecteur |
6901041 |
|

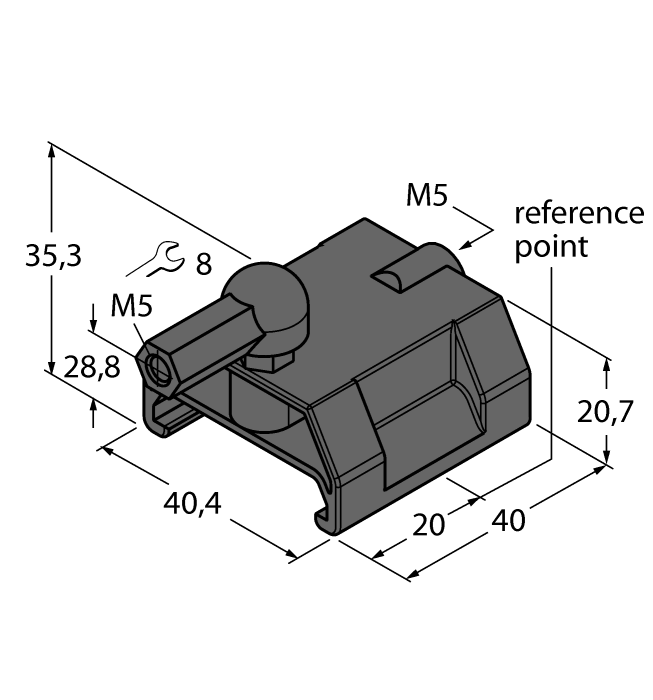

P2-LI-Q25L
Transmetteur de position mobile pour détecteurs de positionnement linéaire LI-Q25L ; distance nominale par rapport au détecteur de 1,5 mm ; coupleur avec détecteur de positionnement linéaire à une distance maximale de 5 mm ou un décalage transversal maximal de 4 mm. |
6901042 |
|

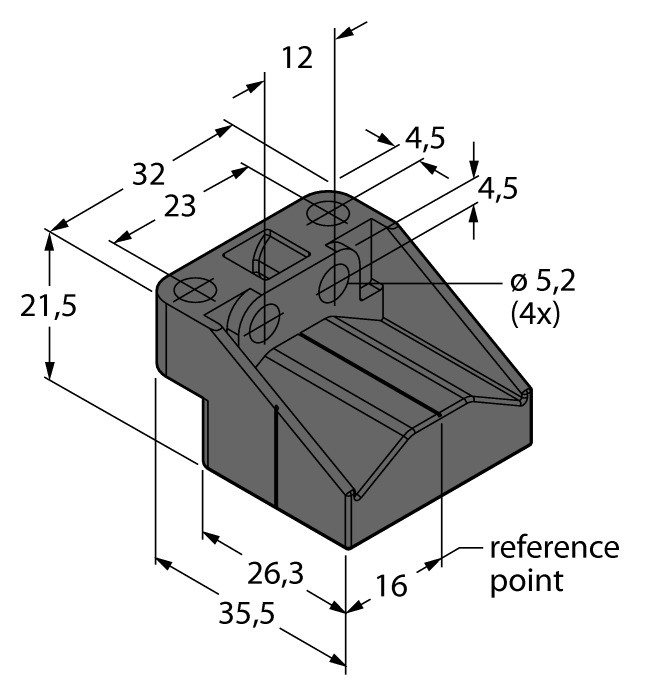

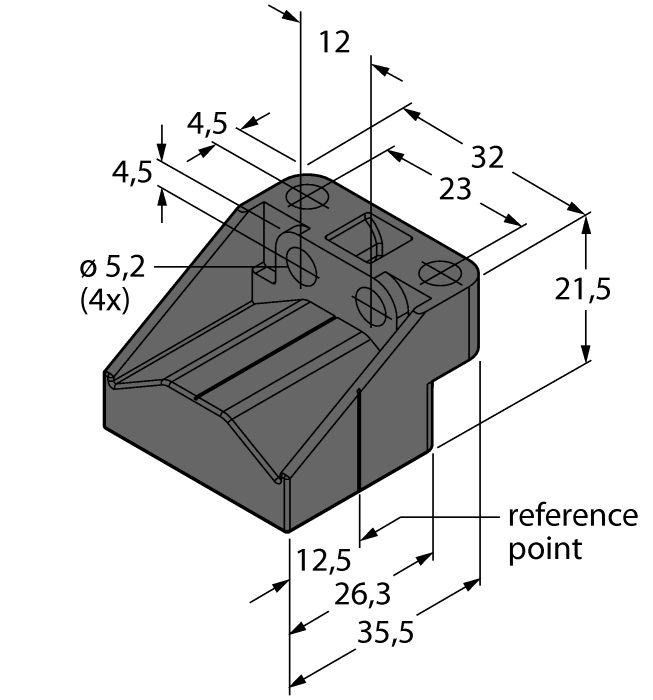

P3-LI-Q25L
Transmetteur de position mobile pour détecteurs de positionnement linéaire Li-Q25L, orientable de 90° ; distance nominale par rapport au détecteur de 1,5 mm ; coupleur avec détecteur de positionnement à une distance maximale de 5 mm ou un décalage transversal maximal de 4 mm |
6901044 |
|
P7-LI-Q25L
Transmetteur de position guidé pour détecteurs de positionnement linéaire LI-Q25L, sans rotule |
6901087 |
|

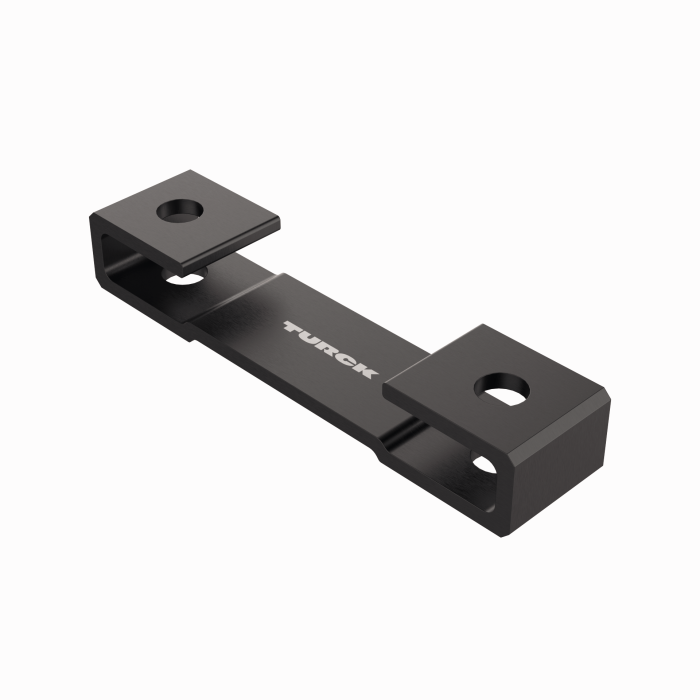

M1-Q25L
Socle de montage pour détecteurs de positionnement linéaire LI-Q25L ; matériau aluminium ; 2 pièces par sac |
6901045 |
|
M2-Q25L.
Socle de montage pour détecteurs de positionnement linéaire LI-Q25L ; matériau aluminium ; 2 pièces par sac |
6901046 |
|

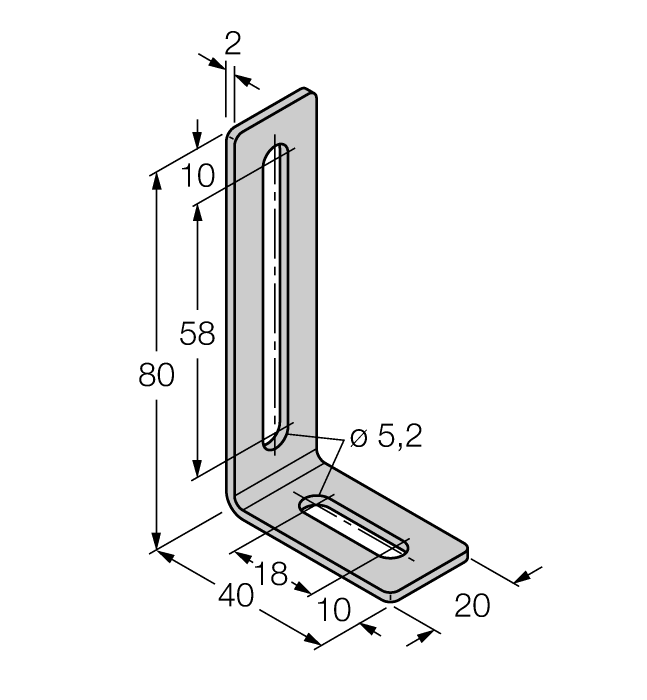

M4-Q25L
Équerre de montage et clavette rainurée pour détecteurs de positionnement linéaire LI-Q25L ; matériau : acier inoxydable; 2 pièces par sac |
6901048 |
|

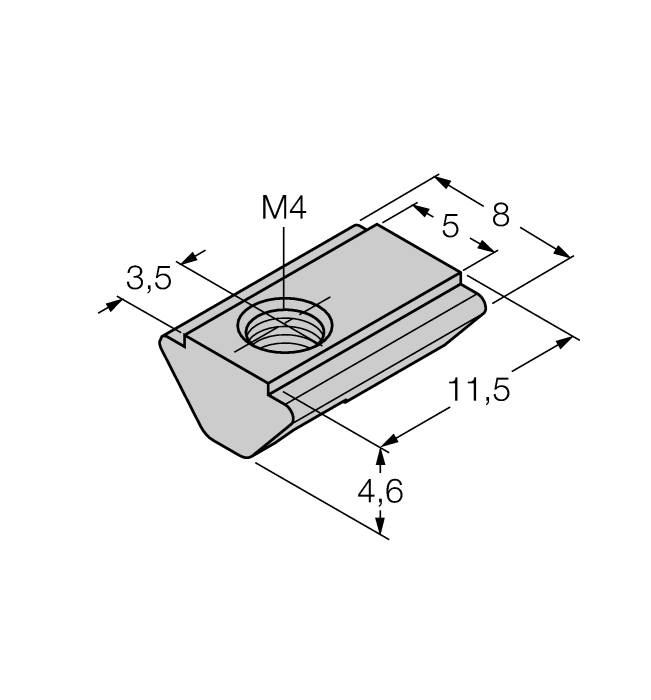

MN-M4-Q25
Clavette avec filetage M4 pour profil détecteur arrière pour le détecteur de positionnement linéaire LI-Q25L ; matériau : A galvanisé; 10 pcs par sac |
6901025 |
|

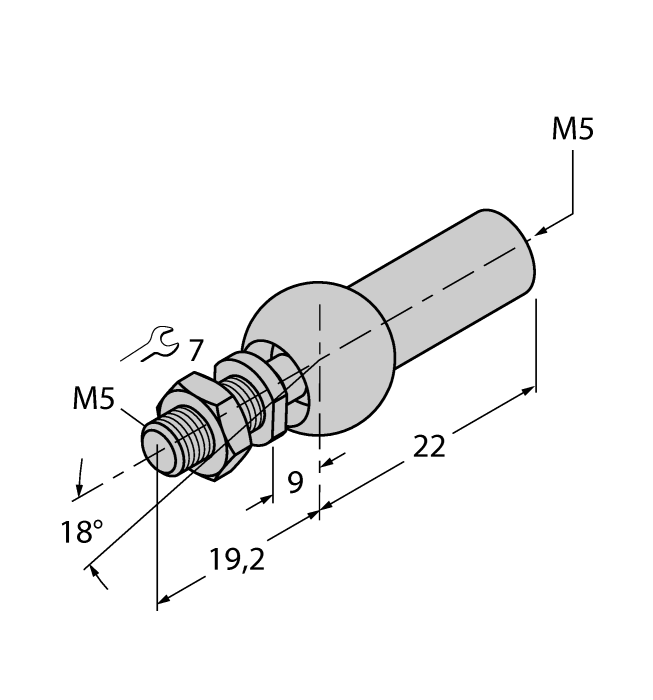

AB-M5
articulation axiale pour transmetteur de position guidé |
6901057 |
|
|

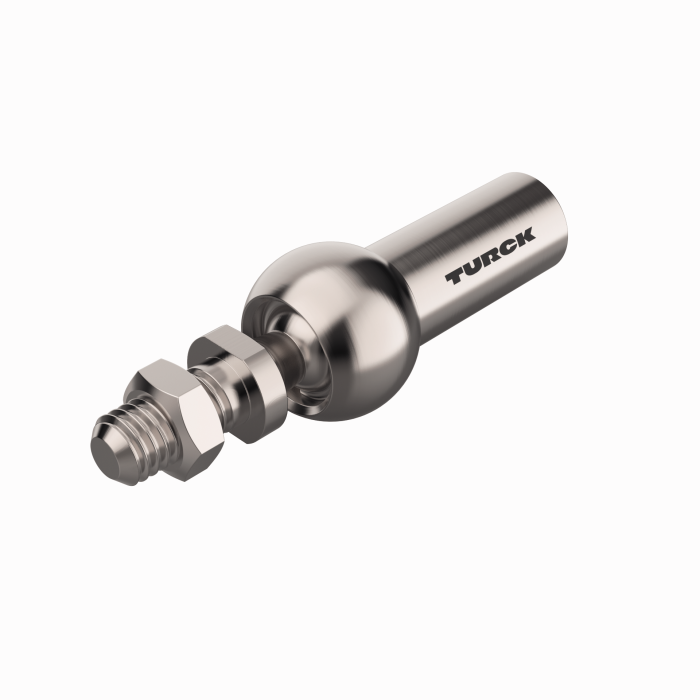

ABVA-M5
articulation axiale pour transmetteur de position guidé; matériau: acier inoxydable |
6901058 |
|

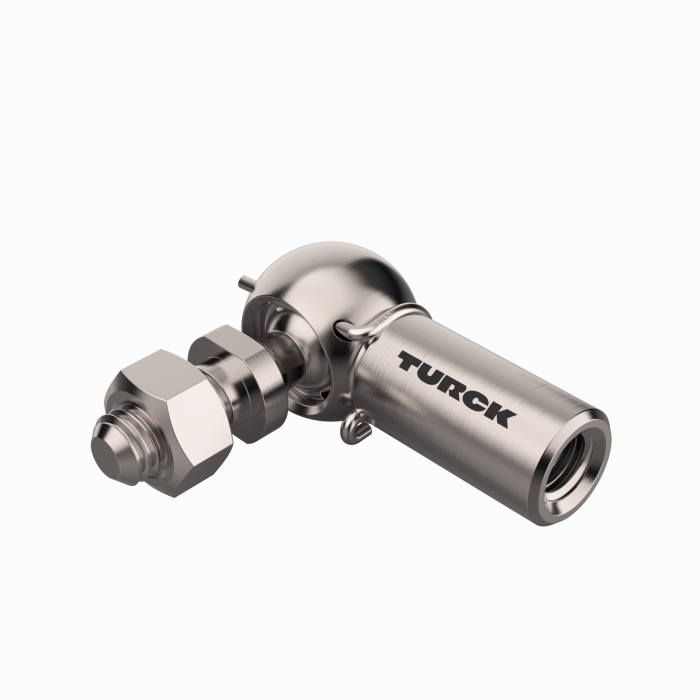

RBVA-M5
articulation à angles pour transmetteur de position guidé; matériau: acier inoxydable |
6901059 |
Accessoires de fonction
|
TX1-Q20L60
Adaptateur TEACH e.a. pour les codeurs inductifs, les détecteurs de positionnement linéaires, les détecteurs angulaires, à ultrasons et capacitifs |
6967114 |
