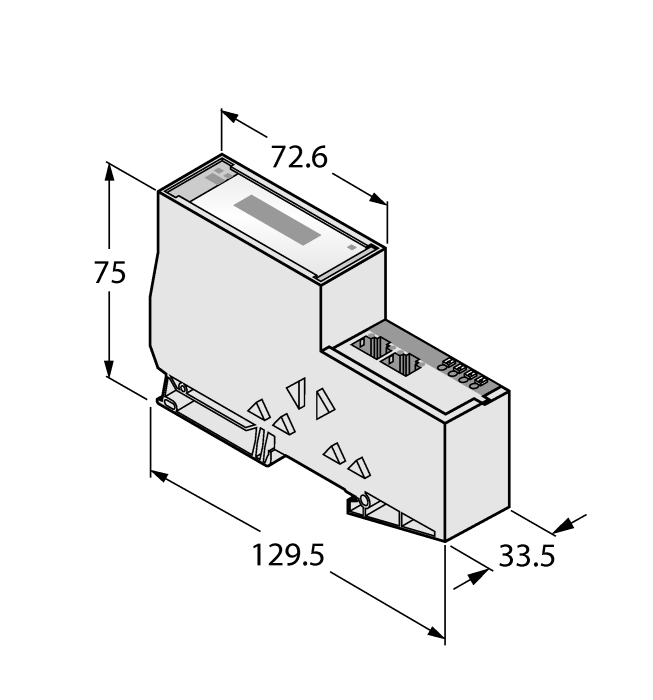

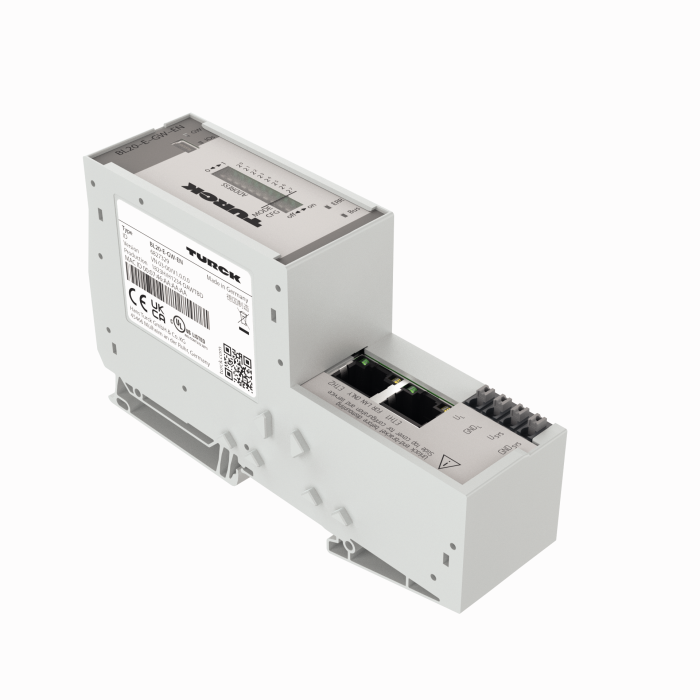

Produit BL20-E-GW-EN
passerelle pour le système d'E/S BL20
Multiprotocole interface pour Ethernet
Numéro de commande: 6827329- mode de protection IP20
- 2 x équerre d'arrêt BL20-WEW-35/2-SW
- 1 x plaque d'obturation BL20-ABPL
- LED pour la visualisation de la tension d'alimentation, d'erreurs communes et de bus
- passerelle multiprotocole entre le système BL20 et les protocoles Ethernet Modbus TCP, EtherNet/IP™ et PROFINET (à partir de VN 03-00)
- Le protocole PROFINET supporte le Fast Start-Up (FSU)
- Le protocole EtherNet/IP™ supporte QuickConnect (QC)
- interrupteur intégré, 10/100 MBit/s
- deux connecteurs RJ45 pour le raccordement de bus de terrain
- Bornes push-in pour le raccordement de l'alimentation en tension
Caractéristiques générales
| EAN | 4047101203530 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- interface de communication, active |
| Code marchandise | 85176200000 |
| Pays d'origine | DE |
| Poids | 159 g |
Données techniques
| Protocole réseau | Modbus TCP, EtherNet/IP, PROFINET |
| Type d'appareil | Passerelle |
| Température ambiante | 0…+55 °C |
| Mode de protection | IP20 |
| Homologations | cULus |
Data Sheets
Catalogue global
| Produits pour l'automatisation de fabrication | 43634 KB |
| Solutions d'E/S pour l'armoire de commande | 16192 KB |
Déclaration du fabricant
Dépliant du produit
Fichier CAD
Fichier de configuration
Homologation
| FM07 ATEX 0040X | 739 KB |
| IECEx FME 07.0004X | 251 KB |
| FM classe 1 Div. 2 Etats-Unis | 178 KB |
| FM classe 1 Div. 2 Canada | 179 KB |
| Déclaration de conformité UE | 136 KB |
Logiciel de configuration
Manuel
Micrologiciel
Vue d'ensemble du produit
Accessoires de raccordement - Réseau
|

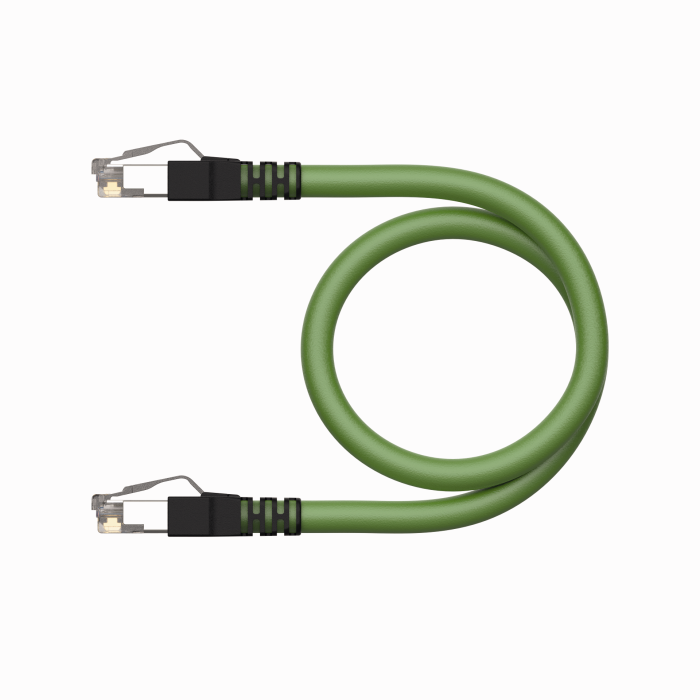

RJ45S-RJ45S-4422-2M | 6635218 |
