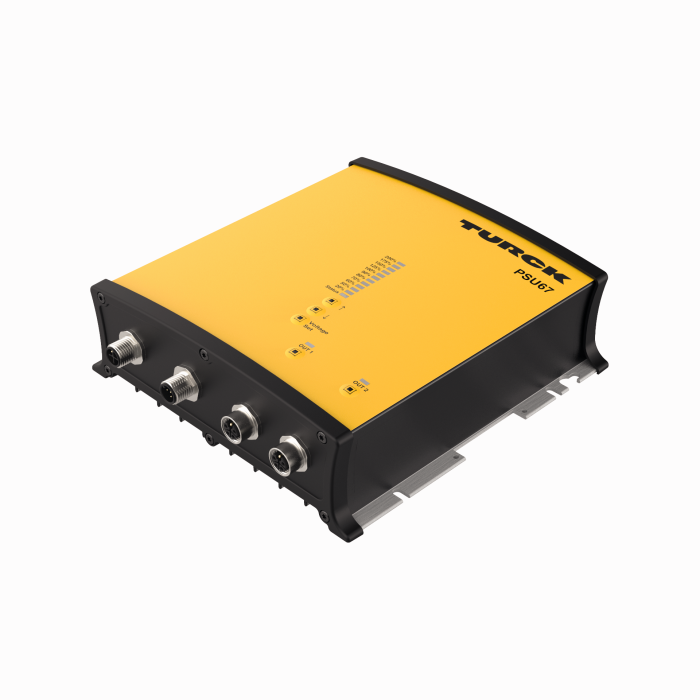

Produit PSU67-3P-1S-2L-24250-F

Zoom
Zoom

Alimentation intelligente en IP67

Tension de sortie 24…28 VDC

3 phases, courant de sortie 25 A

Numéro de commande: 100028238

plage de température étendue
visualisation de l'état par LED

Rendement élevé, > 95 %
Entrée AC 3 phases, M12 codée S
Sorties à courant limité, 2 × M12 codé L
Protection par eFuse (V1 + V2 ponté)
Contact de relais pour vérifier l'état du courant continu
Interface LED et boutons de commande pour une flexibilité maximale

Hide All Open All

Specifications
Download
Accessoires
CAD

Caractéristiques générales

EAN	4047101540109
eCl@ss-Code (V5.1.4):	27049002 -/- alimentation en courant continu
Code marchandise	85044083900
Pays d'origine	CZ
Poids	1604 g

Données techniques

Alimentation en tension	3 x AC 380…480 V
Tension nominale de sortie	24 V
Tension de sortie	24…28 VDC
Courant nominal	25 A
Interface d'état	Sortie par relais (DC-OK)
Fusible interne	V1 + V2 pontés
Mode parallèle	non
Sortie Power Good	Non

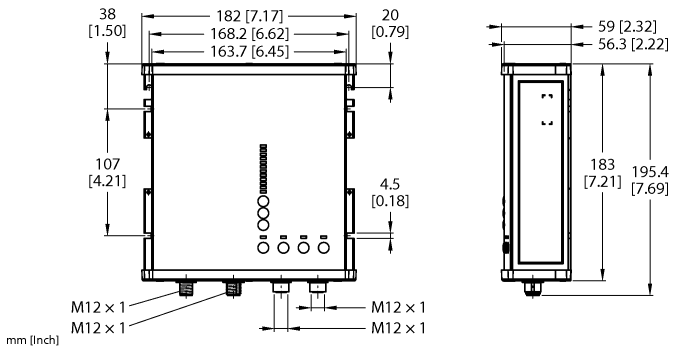

Dimensions	183 x 180.6 x 58.7 mm
Mode de protection	IP67

Data Sheets

Fiche technique (allemand)	307 KB
Fiche technique (anglais)	305 KB
Fiche technique (français)	306 KB
Fiche technique (espagnol)	307 KB
Fiche technique (tchèque)	307 KB
Fiche technique (néerlandais)	307 KB
Fiche technique (rumain)	305 KB
Fiche technique (russe)	170 KB
Fiche technique (polonais)	309 KB
Fiche technique (chinois)	315 KB
Fiche technique (turc)	307 KB

Déclaration du fabricant

Déclaration de conformité UE	148 KB

Guide d'utilisation rapide

Guide d'utilisation rapide	2052 KB

Notice d'utilisation

PSU67-3P-1S-2L-24250-F— Mode d'emploi	1586 KB

Accessoires de raccordement

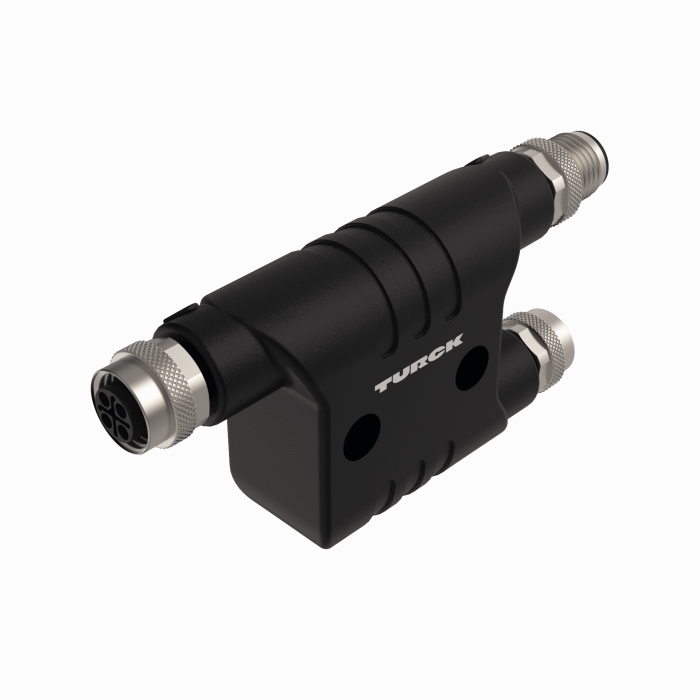

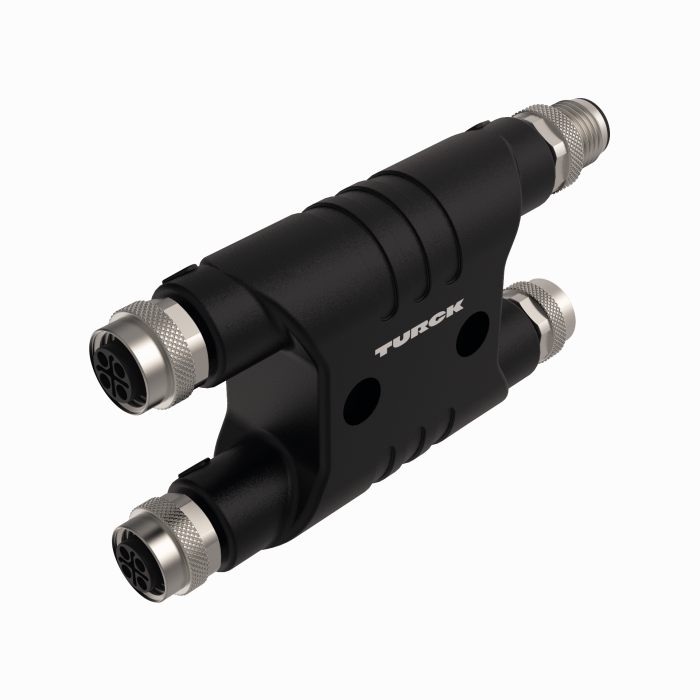

	VH2-M12L-M5-2F5 Répartiteur en h (petit h), alimentation M12, codage L, 4 pôles + FE	100028587
	VH3-M12L-M5-3F5 Répartiteur en H (grand H), alimentation M12, codage L, 4 pôles + FE	100028591

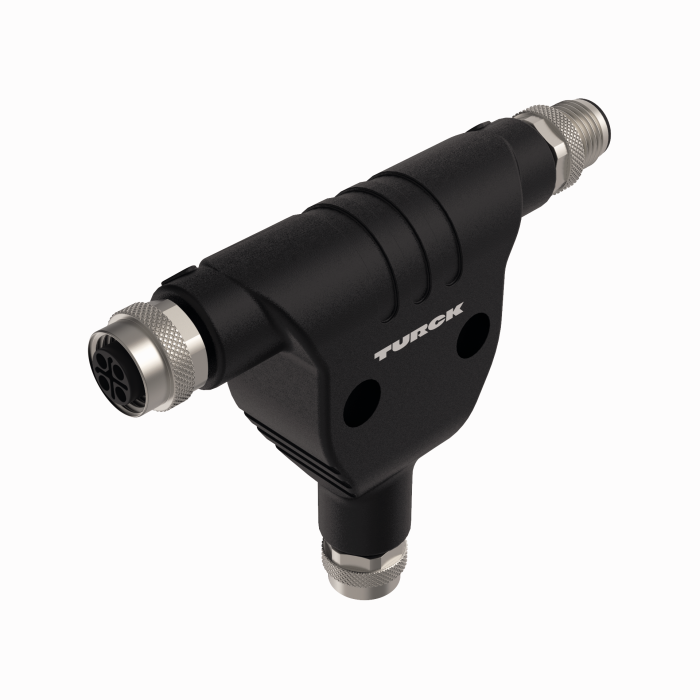

	VT2-M12L-M5-2F5 Répartiteur en T, alimentation M12, codage L, 4 pôles + FE	100028579
	VH2-M12S-M4-2F4 Répartiteur en h (petit h), alimentation M12, codage S, 3 pôles + PE	100028588
	VH3-M12S-M4-3F4 Répartiteur en H (grand H), alimentation M12, codage S, 3 pôles + PE	100028592
	VT2-M12S-M4-2F4 Répartiteur en T, alimentation M12, codage S, 3 pôles + PE	100028580

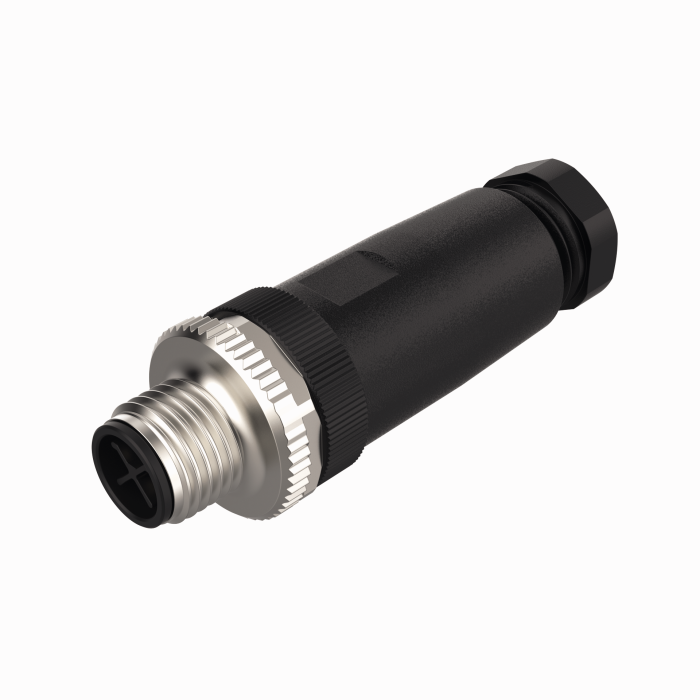

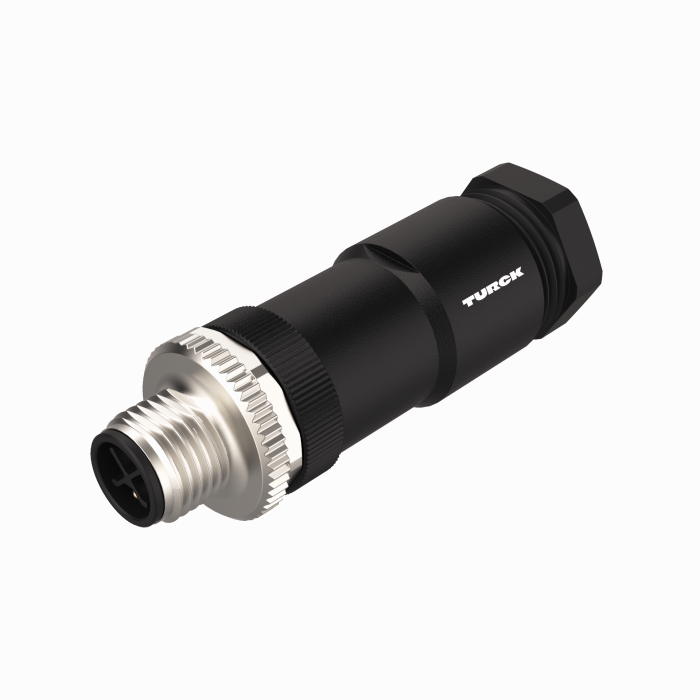

	FW-ERSPM0514-PL-S-0813 Connecteur mâle confectionnable, alimentation M12, codage L, droit, 4 pôles + FE, raccordement par borne à vis, diamètre de ligne 8,0 à 13 mm, section conducteur/section raccordable 1,5 à 2,5 mm², boîtier plastique, vis de montage métallique	100008140

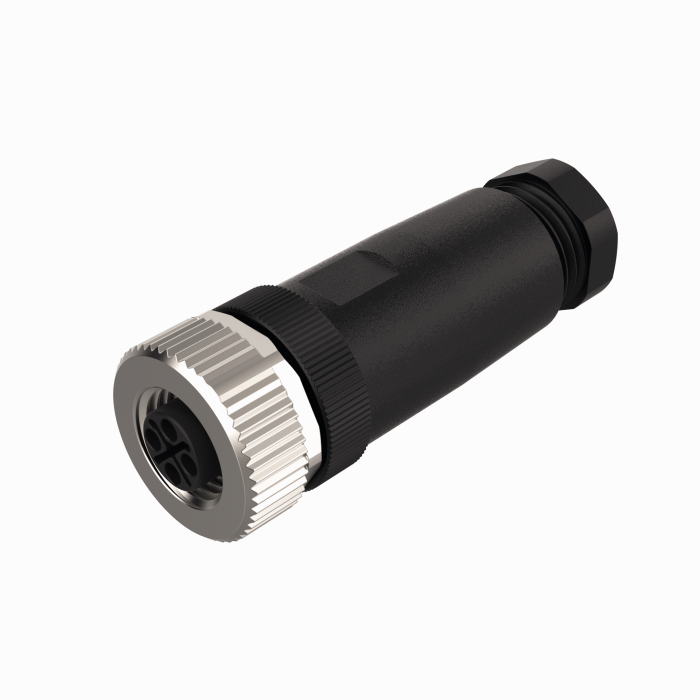

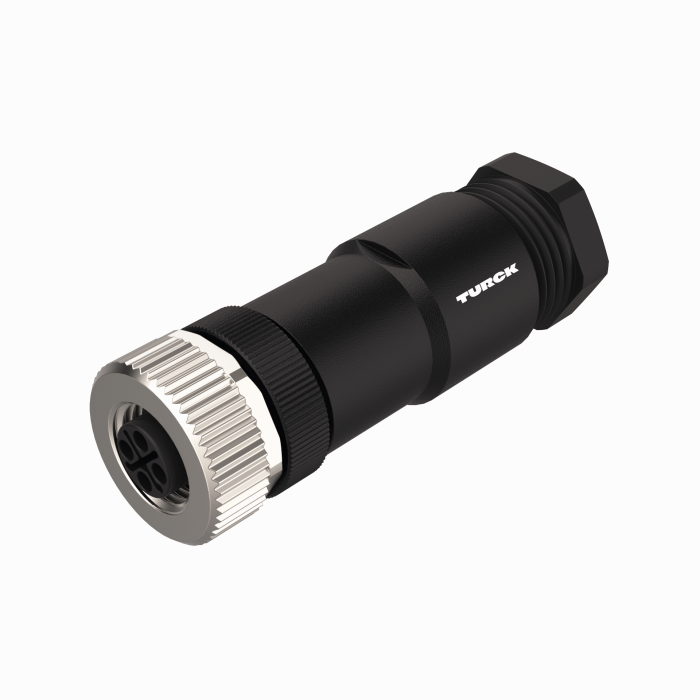

	FW-ERKPM0514-PL-S-0813 Connecteur femelle confectionnable, alimentation M12, codage L, droit, 4 pôles + FE, raccordement par borne à vis, diamètre de ligne 8,0 à 13 mm, section conducteur/section raccordable 1,5 à 2,5 mm², boîtier plastique, vis de montage métallique	100008139
	FW-ERKPM0414-PS-S-0810 Connecteur femelle confectionnable, alimentation M12, codage S, droit, 3 pôles + PE, raccordement par borne à vis, diamètre de ligne 8,0 à 10 mm, section conducteur/section raccordable 1,5 à 2,5 mm², boîtier plastique, vis de montage métallique	100026332
	FW-ERKPM0414-PS-S-0608	100044183
	FW-ERSPM0414-PS-S-0810 Connecteur mâle confectionnable, alimentation M12, codage S, droit, 3 pôles + PE, raccordement par borne à vis, diamètre de ligne 8,0 à 10 mm, section conducteur/section raccordable 1,5 à 2,5 mm², boîtier plastique, vis de montage métallique	100026333
	FW-ERSPM0414-PS-S-0608 Connecteur mâle confectionnable, alimentation M12, codage S, droit, 3 pôles + PE, raccordement par borne à vis, diamètre de ligne 8,0 à 10 mm, section conducteur/section raccordable 1,5 à 2,5 mm², boîtier plastique, vis de montage métallique	100044190

Accessoires de raccordement - Alimentation en tension

	RSP56PLA-2/TXG	100038699

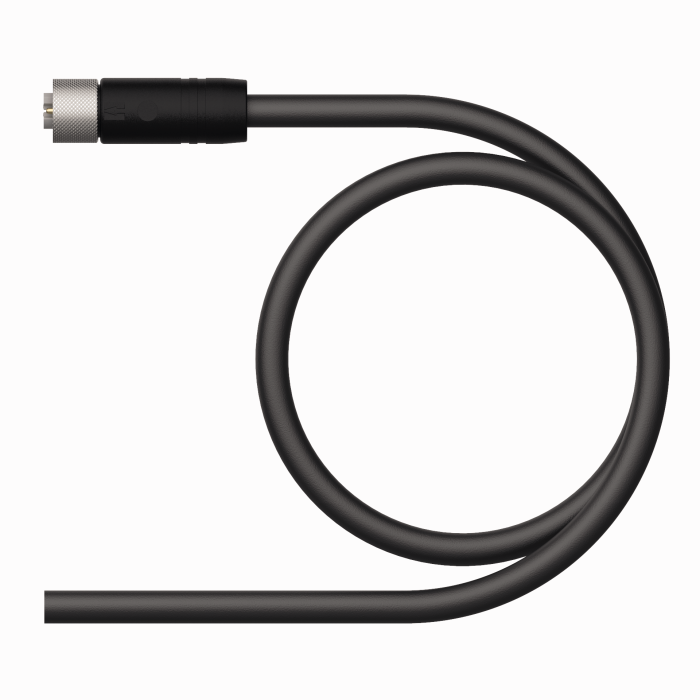

	RSP56PLB-2/TXG Câble de raccordement, connecteur mâle M12, droit, 5 broches, longueur de câble : 2 m, matériau de la gaine : PVC, gris	100018910

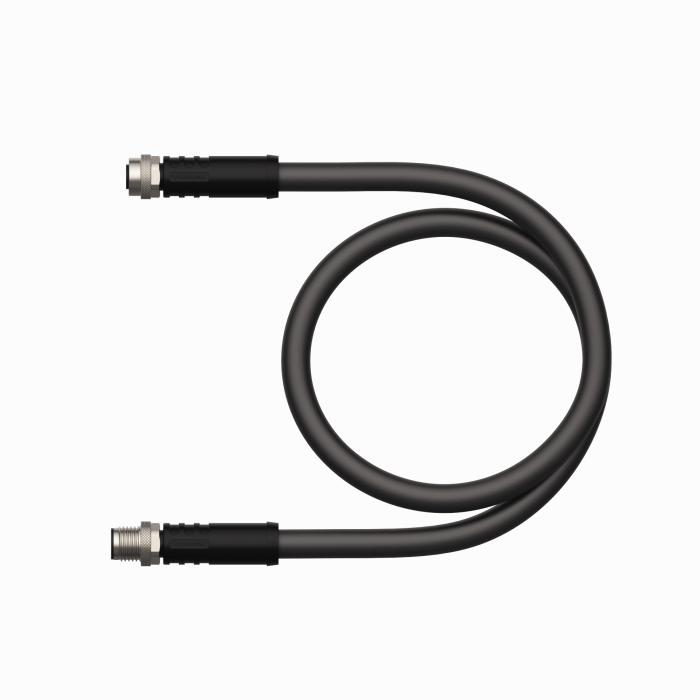

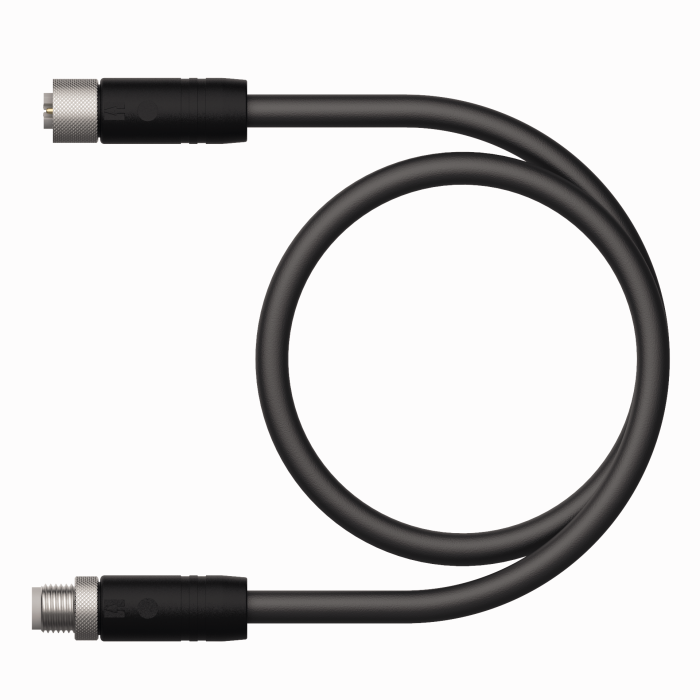

	RKP46PSB-2-RSP46PSB/TXL Rallonge, connecteur femelle M12, droit, 3 broches + PE, codage S ; connecteur mâle M12, droit, 3 broches + PE, codage S ; longueur de câble : 2 m, matériau de la gaine : PUR, noir	100004420
	RKP46PSA-2-RSP46PSA/TXL	100038847

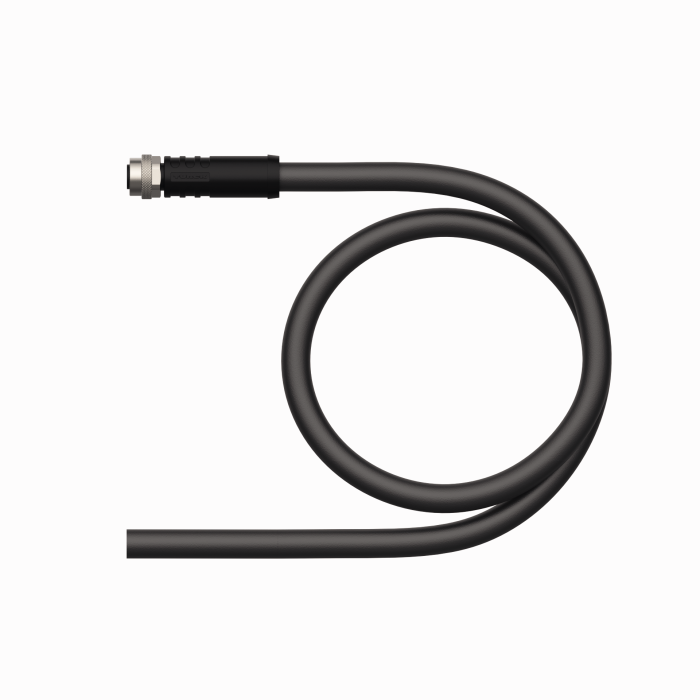

	RKP46PSB-2/TXL	100003343
	RKP46PSA-2/TXL	100038836

Accessoires de raccordement - E/S

	RKC4.4T-2-RSC4.4T/TXL Rallonge, connecteur femelle M12, droit, 4 broches vers connecteur mâle M12, droit, 4 broches ; longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625608
	WKC4.4T-2-RSC4.4T/TXL Rallonge, connecteur femelle M12, coudé, 4 broches vers connecteur mâle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PUR, noir ; homologation cULus	6625640
