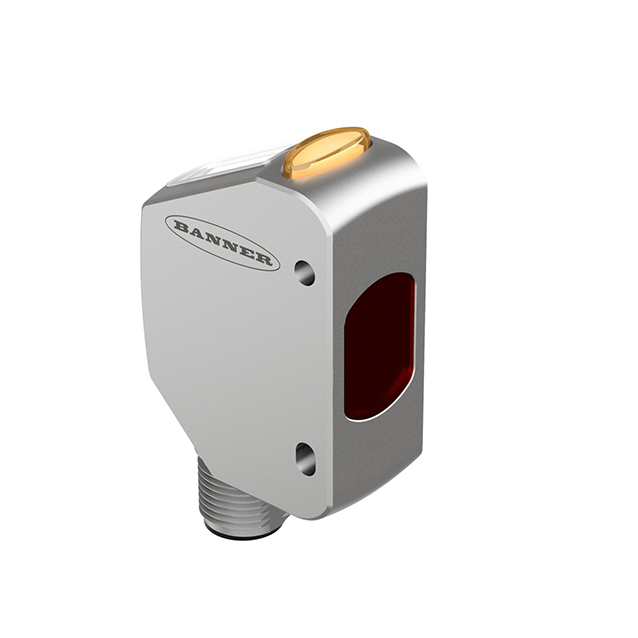

Produit Q4XFKLAF610-Q8
Capteur photoélectrique
détecteur de distance à laser (triangulation)
Avec sortie de commutation et IO-Link
Numéro de commande: 3801424Numéro de commande alternatif : 801424
- afficheur LED 7 segments à 4 décades
- 3 touches
- afficheur de sortie (jaune)
- IP67/69K
- homologation ECOLAB
- Portée : 35…610 mm
- Classe laser 1, rouge, 655 nm, suivant IEC 60825-1:2014
- Tension de service : 10…30 VCC
- Sortie 1 : sortie de commutation push/pull avec communication IO-Link
- Sortie 2 : Sortie de commutation PNP, entrée d'apprentissage, contrôle laser, synchronisation ou modulation de fréquence d'impulsion (PFM)
- format rectangulaire
- boîtier en acier inoxydable, V4A (1.4404)
- transfert de valeur de processus et paramétrage par IO-Link
Caractéristiques générales
| EAN | 662488009991 |
| eCl@ss-Code (V5.1.4): | 27270801 -/- détecteur de distance optique |
| Code marchandise | 85365019900 |
| Pays d'origine | US |
| Poids | 136.08 g |
Données techniques
| Fonction | () |
| Mode de fonctionnement | Élimination de l'arrière-plan/du premier plan |
| Format | Rectangulaire |
| Dimensions | 33.5 x 18 x 57.5 mm, Q4X |
| Portée | 35…610 mm |
| Résolution optique | 1 mm |
| Source de lumière | Rouge |
| Classe laser | 1 |
| Tension de service | 10…30 VDC |
| Fonction de sortie | N.O. / N.F., Push-pull, PNP/NPN programmable |
| Protocole de communication | IO-Link |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | métal, acier inoxydable |
| Température ambiante | -10…+50 °C |
| Mode de protection | IP67/IP68/IP69 |
| Caractéristiques particulières | résistance chimique, reconnaissance d'objets claires, maintenir/retarder, Wash down, Résistant aux produits chimiques |
