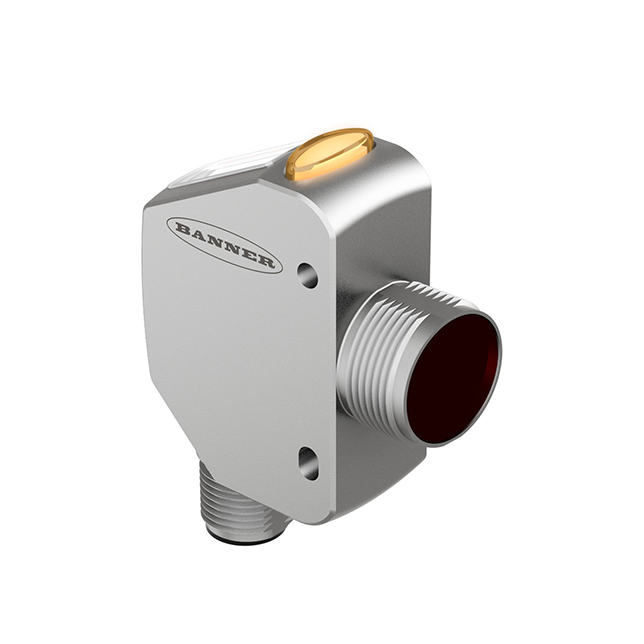

Produit Q4XTKLAF600-Q8
Capteur photoélectrique
détecteur de distance à laser (triangulation)
Avec sortie de commutation et IO-Link
Numéro de commande: 3801918Numéro de commande alternatif : 801918
- afficheur LED 7 segments à 4 décades
- 3 touches
- afficheur de sortie (jaune)
- IP67/69K
- homologation ECOLAB
- Portée : 25…600 mm
- Classe laser 1, rouge, 655 nm, suivant IEC 60825-1:2014
- Tension de service : 10…30 VCC
- Sortie 1 : sortie de commutation push/pull avec communication IO-Link
- Sortie 2 : Sortie de commutation PNP, entrée d'apprentissage, contrôle laser, synchronisation ou modulation de fréquence d'impulsion (PFM)
- Format rectangulaire avec filetage M18 étagé
- boîtier en acier inoxydable, V4A (1.4404)
- transfert de valeur de processus et paramétrage par IO-Link
Caractéristiques générales
| EAN | 662488013080 |
| eCl@ss-Code (V5.1.4): | 27270801 -/- détecteur de distance optique |
| Code marchandise | 85365019000 |
| Pays d'origine | US |
| Poids | 158.76 g |
Données techniques
| Fonction | () |
| Mode de fonctionnement | Élimination de l'arrière-plan/du premier plan |
| Format | Rectangulaire à filetage |

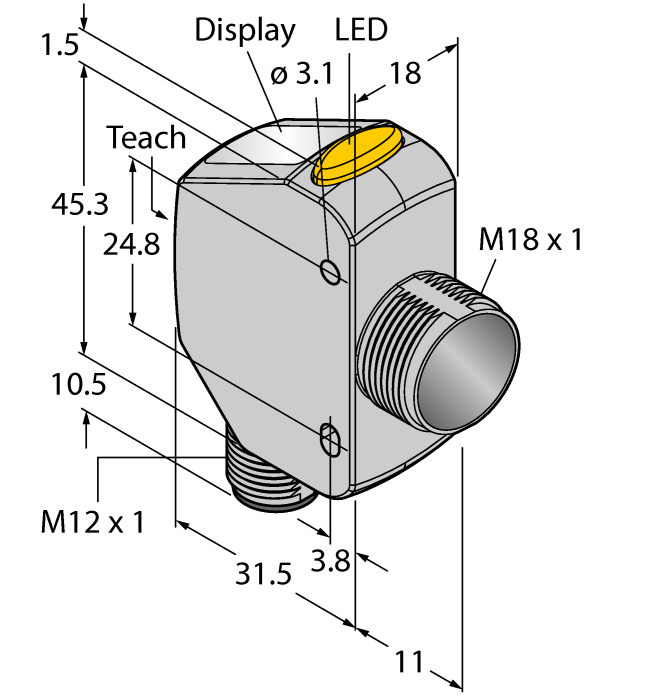

| Dimensions | 43.5 x 18 x 57.5 mm, Q4X |
| Portée | 25…600 mm |
| Résolution optique | 1 mm |
| Source de lumière | Rouge |
| Classe laser | 1 |
| Tension de service | 10…30 VDC |
| Fonction de sortie | N.O. / N.F., Push-pull, PNP/NPN programmable |
| Protocole de communication | IO-Link |
| Raccordement électrique | Connecteur, M12 × 1 |
| Matériau de boîtier | métal, acier inoxydable |
| Température ambiante | -10…+50 °C |
| Mode de protection | IP67/IP68/IP69 |
| Caractéristiques particulières | résistance chimique, reconnaissance d'objets claires, maintenir/retarder, Wash down, Résistant aux produits chimiques |
Data Sheets
Brochure
Fichier de configuration
Logiciel de configuration
Manuel
Accessoires de montage
|
SMB18A
bride de fixation, coudée, acier inoxydable, pour les détecteurs à filetage de 18 mm |
3033200 |
Accessoires de raccordement
|
RKC4.5T-2/TEL
Câble de raccordement, connecteur femelle M12, droit, 5 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6625016 |
|
RKH4.5-2/TFG
Câble de raccordement, connecteur femelle M12, droit, 5 broches, écrou de montage en acier, longueur de câble : 2 m, matériau de la gaine : TPE, gris ; plage de température : -40…+105 °C |
6933455 |
|
RKS4.5T-2/TEL
Câble de raccordement, connecteur femelle M12, droit, 5 broches, longueur de câble : 2 m, matériau de la gaine : PVC noir ; blindé ; homologation cULus |
6626361 |
|
WKS4.5T-2/TEL
Câble de raccordement, connecteur femelle M12, coudé, 5 broches, longueur de câble : 2 m, matériau de la gaine : PVC noir ; blindé ; homologation cULus |
6626364 |
|
RKC4.4T-2/TEL
Câble de raccordement, connecteur femelle M12, droit, 4 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6625013 |
|
WKC4.4T-2/TEL
Câble de raccordement, connecteur femelle M12, coudé, 4 broches, longueur de câble : 2 m, matériau de la gaine : PVC, noir ; homologation cULus |
6625025 |
Accessoires de fonction
|
TBEN-S2-4IOL
Module E/S de multiprotocole compact, 4 maîtres IO-Link 1.1 classe A, canaux PNP digitales universelles 0.5A |
6814024 |
|

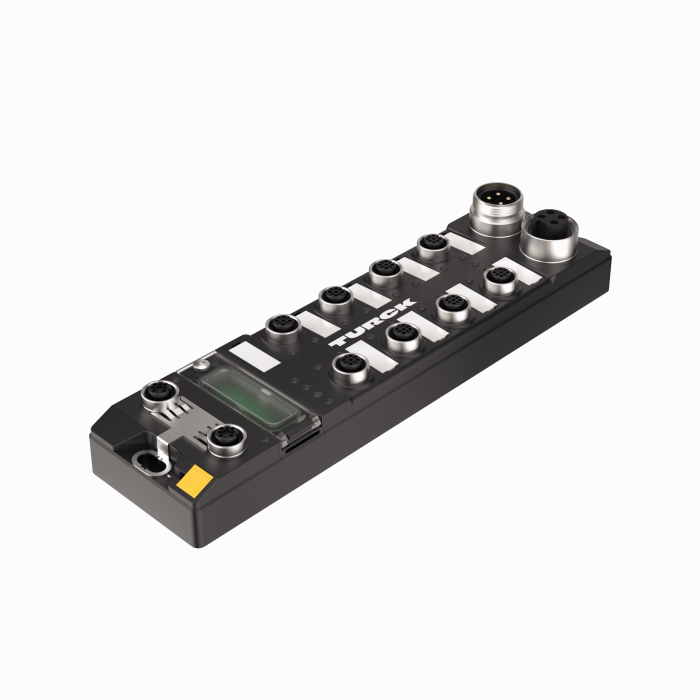

TBEN-L4-8IOL
Module E/S de multiprotocole compact, 4 maîtres IO-Link 1.1 classe A, canaux PNP digitales universelles 0.5A |
6814082 |
|
TBIL-M1-16DXP
I/O Hub à 16 canaux pour la connexion de 16 signaux PNP digitaux (entrée/sortie sélectionnable au choix par canal) à un maître IO-Link |
6814102 |
|
BL67-4IOL
module de maître I/O-Link à 4 canaux pour le système E/S BL67 |
6827386 |
|
BL20-E-4IOL
module de maître IO-Link à 4 canaux pour le système E/S modulaire BL20 |
6827385 |
|
USB-2-IOL-0002
maître IO-Link avec interface USB intégrée |
6825482 |
