Ex-scheiding in modulaire procesinstallaties

IMXK-interface-apparaten sturen signalen van intrinsiek veilige veldapparatuur naar procesmodules in compacte besturingskasten.

Om de time-to-market te verkorten en de installaties in de procesindustrie wendbaar te houden, maken bedrijven in de procesindustrie steeds vaker gebruik van modulaire installatieconcepten. De modules zijn gebouwd in stalen frames met de buitenafmetingen van de standaard ISO-container. Deze zogenaamde superskids zijn gemakkelijk te vervoeren en maken het mogelijk flexibel in te spelen op lokale schommelingen in de vraag. Bovendien kan de productie beter worden geschaald met modulaire systemen.

De ontwerpers van installaties staan echter voor de uitdaging om alle noodzakelijke automatiseringscomponenten veilig te installeren en toegankelijk te houden, zelfs als de ruimte beperkt is. Hiervoor worden ook kleinere besturingskasten gebruikt. Deze beschermende behuizingen zijn vaak aanzienlijk vlakker dan de standaard schakelkast. Klassieke interface-apparaten zoals zenders en analoge signaalgevers zijn meestal te diep voor de compacte schakelkasten.

De voordelen

  • Diepte van slechts 77 millimeter vergemakkelijkt de installatie in compacte besturingskasten en kleine behuizingen
  • Hoge mate van veiligheid in functioneel veilige circuits tot SIL2
  • Wereldwijde goedkeuringen vergemakkelijken dynamische wereldwijde productiescenario's
  • Marktleider in precisie, snelheid en temperatuurstabiliteit zorgen voor investeringszekerheid

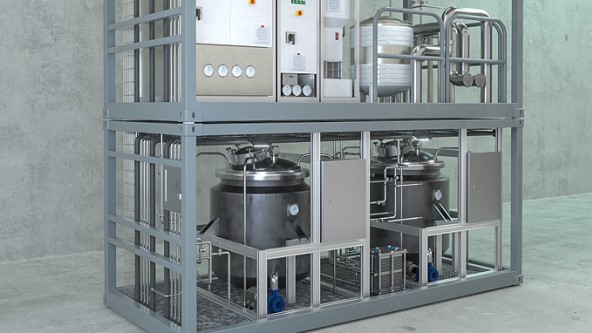

  • De procesmodules in de ISO-containerbouwvorm zijn eenvoudig te transporteren

  • Kleine behuizingen worden vaak geïnstalleerd in de smalle procesmodules

  • Met een diepte van slechts 77 millimeter passen IMXK-apparaten ook in compacte schakelkasten

De IMXK-interface-apparaten van Turck zijn slechts 77 millimeter diep en passen ook in vlakke schakelkasten tot zone 2. De apparaten zijn ontworpen voor de aansluiting van geschikte sensoren en actuatoren voor de montage tot zone 0 en voor het bouwen van functioneel veilige circuits tot SIL2.

Wereldwijde flexibiliteit door wereldwijde goedkeuringen

Met name modulaire procesinstallaties beloven fabrikanten van farmaceutische en fijnchemische producten meer flexibiliteit door het verplaatsen van de productiecapaciteiten. De IMXK12-apparaatfamilie is goedgekeurd voor gebruik in de belangrijkste markten en is daarom optimaal geschikt voor wereldwijde productie. (ATEX, IECEx, NEPSI, cULus, INMETRO, Kosha, TIIS, TR CU). Het brede bereik van de ingangsspanning van 10 - 30 VDC onderstreept bovendien de flexibiliteit van de modules. Het maakt ook het gebruik met zonne-energie of op mobiele voertuigen met boordnetten mogelijk.

Breed portfolio in interfacetechniek

Scheidingsschakelversterker (IMXK12-DI), ventiel-sturingsmodules (IMXK12-DO) en de meetomvormer-voedingsscheider voor analoge in- en uitgangssignalen (IMXK12-AI, IMXK12-AO) vormen de basis van het portfolio van de interfacetechniek in de compacte bouwvorm.
