Conditiebewaking van motoren

Betrouwbare conditiebewaking met de QM42VT1 vibratie- en temperatuursensor

Of het nu in uitlaatsystemen, pompen of compressoren is - motoren van verschillende afmetingen worden gebruikt in productie-installaties en magazijnen, vrij vaak op afgelegen locaties. Het onderhouden van machines is daarom tijdrovend en gevoelig voor fouten, vooral als onderhoudspersoneel alleen wordt geïnstrueerd om - op onregelmatige basis - inspecties ter plaatse uit te voeren.

In plaats daarvan kunnen gegevens van meerdere motoren worden verzameld, geëvalueerd, centraal weergegeven en, indien nodig, gekoppeld worden aan alarmacties om tijdig te waarschuwen voor dreigende storingen. Gebruikers kunnen hiervoor radiotechnologie gebruiken om de vibratie- en temperatuursensor QM42VT1 te verbinden met de krachtige TX700 HMI.

Voordelen

  • Eenvoudige retrofitting van het besturingssysteem zonder ingreep in de sturing
  • Betrouwbare werking van de motor door bewaking met individuele visualisatie van data en automatische alarmen
  • Gerichte inzet van onderhoudspersoneel dankzij efficiënt, voorspellend onderhoud
  • Toegang tot data van moeilijk toegankelijke motoren

  • De QM42-sensor wordt direct op de motor gemonteerd en detecteert vibratie- en temperatuurwaarden

  • Draadloos: de statusgegevens worden verzonden via een propriëtair draadloos netwerk

  • De TX700 visualiseert meetgegevens en alarmen

Robuuste sensor detecteert trillingen en temperatuurwaarden

Is de motor losgeraakt waardoor de as verkeerd uitgelijnd is ? Is een lager vastgelopen of is een hulpstuk uit balans? Mechanische trillingen kunnen hierop wijzen. De QM42VT1 vibratie- en temperatuursensor detecteert vibraties met een hoge nauwkeurigheid. Hiervoor wordt de compacte MEMS-gebaseerde sensor (micro-elektromechanisch systeem) met behulp van een magnetische houder eenvoudig direct op het motorblok gemonteerd. Van daaruit levert de sensor data over snelheid en versnelling over twee dimensies in verschillende frequentiebereiken. Veranderingen in de meetgegevens kunnen vervolgens worden gebruikt om verschillende vormen van schade te identificeren.

Het meten van de temperatuur van de motoren is ook van vitaal belang, omdat een significante temperatuurstijging een indicatie kan zijn van slijtage of onvoldoende smering op een lager. De IP67 sensor detecteert ook dergelijke temperatuurveranderingen binnen een meetbereik van -40 °C tot +105 °C.

Datatransfer over een propriëtair draadloos netwerk

Onderhoudspersoneel kan de vibratie- en temperatuursensor aansluiten op de batterijgevoede DX80-radiomodule. De gemeten waarden worden vervolgens via een propriëtair draadloos netwerk naar de ontvangermodule van het DX80-systeem verzonden.

Klantspecifieke datavisualisatie

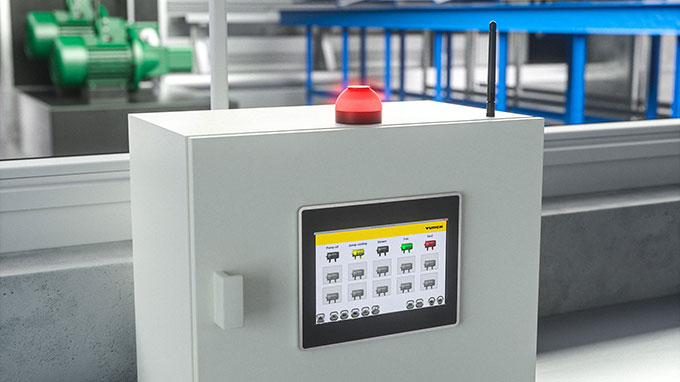

Onderhoudspersoneel ziet alle motorstatusgegevens duidelijk op Turck's HMI / PLC TX700. Dankzij de TX VisuPro-software kunnen de waarden van de motor op een variabele manier worden weergegeven. Daarnaast kunnen gebruikers historische trends uitlezen, loggegevens ophalen of alarmen configureren, zoals automatische e-mailmeldingen. Ethernet-verbinding met het bedrijfsnetwerk is ook mogelijk, waardoor gegevens in het hele bedrijf kunnen worden opgevraagd.

Besturingssysteem als een stand-alone oplossing

Met deze stand-alone oplossing kan onderhoudspersoneel op elk ogenblik de statusgegevens van alle machines bekijken - zowel ter plaatse op de HMI of op elke computer in het bedrijfsnetwerk.
