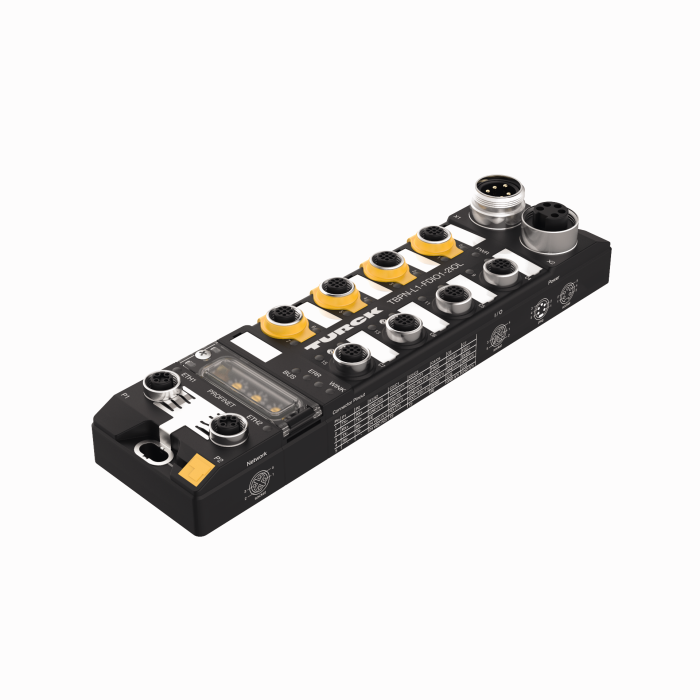

Product TBPN-L1-FDIO1-2IOL
Blokmodule voor PROFIsafe / PROFINET blok-I/O-module
Veilige digitale in- en uitgangen, standaard universele digitale kanalen, IO-Link Master Ports
Bestelnummer: 6814053- PROFINET slave
- Geïntegreerde Ethernet-switch
- 100 Mbps ondersteund
- 2x M12, 4-polig, D-gecodeerd, Ethernet-veldbusverbinding
- Glasvezelversterkte behuizing
- Schok- en vibratiebestendig
- Volledig vergoten module-elektronica
- Beschermingsklasse IP65/IP67/IP69K
- 5-polige 7/8″ connector voor voeding
- ATEX-zone 2/22
- Twee veilige digitale SIL3-ingangen
- Twee veilige digitale SIL3-kanalen als FDI of FDO (PP, PM)
- Vier veilige digitale SIL3 FDI-kanalen
- twee IO-Link master V1.1 steekplaatsen
Algemene gegevens
| EAN | 4047101354010 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- digitale I/O-module (gedecentraliseerde periferie) |
| Goederencode | 85176200000 |
| Land van herkomst | DE |
| Gewicht | 640 g |
Technische gegevens
| Netwerkprotocol | PROFIsafe via PROFINET |
| Signaaltype | Faalveilige ingangen, Faalveilige in- en uitgangen, Digitale in-/uitgang, IO-Link |
| Aansluittechniek signaal | M12 |
| Apparaattype | I/O-module, Compact station |
| Transmissiesnelheid veldbus | 100 Mbit/s |
| Aansluittechniek veldbus | 2 x M12, 4-polig, D-gecodeerd |
| Omgevingstemperatuur | -40…+70 °C |
| Beschermingsgraad | IP65/IP67/IP69K |
| Certificaten | ATEX-zone 2/22, cULus |
Data Sheets
Algemene catalogus
Beknopte handleiding
CAD-bestand
Certificaat
Configuratiebestand
Configuratiesoftware
EPLAN Electric P8
Handboek
| TBPN gebruikershandleiding | 7112 KB |
| Getting Started, instelling TBPN in het TIA-portaal | 1991 KB |
| Installatie en licentieverlening | 914 KB |
| TBPN Veiligheidshandboek | 2579 KB |
| Handboek in ITA | 2030 KB |
Productflyer
| Veiligheidsoplossingen in IP67 | 1425 KB |
| Veiligheidsoplossingen | 14290 KB |
| Multiprotocole I/O-module met IO-Link-master | 828 KB |
Verklaring fabrikant
Verklaring van de fabrikant
Aansluittoebehoren - voeding
|
RKM52-2-RSM52
Voedingskabel, 7/8″-contraconnector, recht, 4-polig + PE naar 7/8″-connector, recht, 4-polig + PE, kabellengte: 2 m, mantelmateriaal: PUR, grijs |
6914150 |
|
WKM52-2-WSM52
Voedingskabel 7/8″-contraconnector, haaks, 4-polig + PE naar 7/8″-connector, haaks, 4-polig + PE, kabellengte: 2 m, mantelmateriaal: PUR, grijs |
6604801 |
Aansluittoebehoren - I/O
|
RKC4.5T-2-RSC4.5T/TXY
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, geel; cULus-goedkeuring |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, geel; cULus-goedkeuring |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, haaks, 4-polig naar M12-connector, recht, 4-polig, kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Verlengkabel; M12-contraconnector, haaks, 3-polig naar M12-connector, recht, 3-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Verlengkabel, M12-contraconnector, recht, 3-polig naar M12-connector, recht, 3-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 1 m, mantelmateriaal: PUR, zwart |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 0,3 m, mantelmateriaal: PVC, zwart |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 1 m, mantelmateriaal: PVC, zwart |
6628199 |
Aansluittoebehoren - netwerk
|
RSSD-RJ45S-4422-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar RJ45-connector, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635170 |
|
RSSD-RSSD-4422-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar M12-connector, D-gecodeerd, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635150 |
