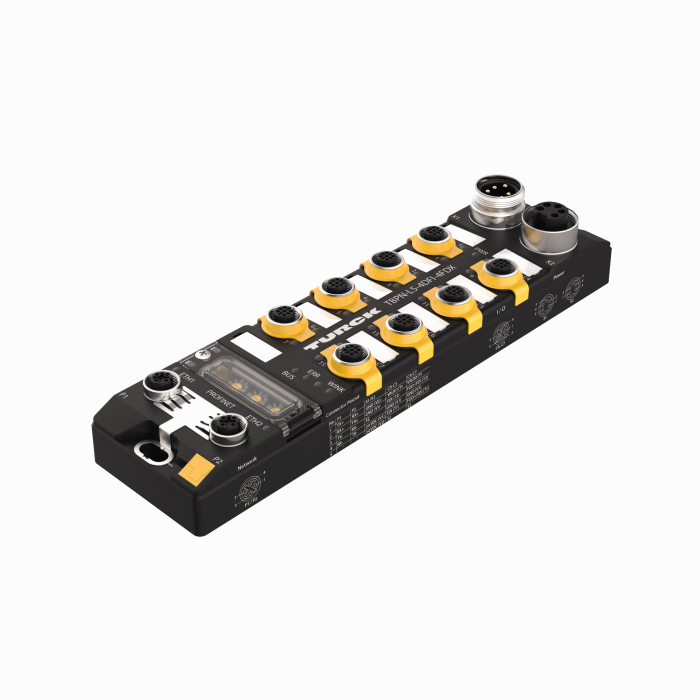

Product TBPN-L5-4FDI-4FDX
Blokmodule voor PROFIsafe / PROFINET blok-I/O-module
Veilige digitale in- en uitgangen
Bestelnummer: 100001826- PROFINET slave
- Geïntegreerde Ethernet-switch
- 100 Mbps ondersteund
- 2x M12, 4-polig, D-gecodeerd, Ethernet-veldbusverbinding
- Glasvezelversterkte behuizing
- Schok- en vibratiebestendig
- Volledig vergoten module-elektronica
- Beschermingsklasse IP65/IP67/IP69K
- 5-polige 7/8″ connector voor voeding
- ATEX-zone 2/22
- Vier veilige digitale SIL3-ingangen
- Vier veilige configureerbare digitale in- of uitgangen SIL3
Algemene gegevens
EAN | 4047101453621 |
eCl@ss-Code (V5.1.4): | 27250302 -/- digitale I/O-module (gedecentraliseerde periferie) |
Goederencode | 85176200000 |
Land van herkomst | DE |
Gewicht | 654 g |
Technische gegevens
Netwerkprotocol | PROFIsafe via PROFINET |
Signaaltype | Faalveilige ingangen, Faalveilige in- en uitgangen |
Aansluittechniek signaal | M12 |
Apparaattype | I/O-module, Compact station |
Transmissiesnelheid veldbus | 100 Mbit/s |
Aansluittechniek veldbus | 2 x M12, 4-polig, D-gecodeerd |
Omgevingstemperatuur | -40…+70 °C |
Beschermingsgraad | IP65/IP67/IP69K |
Certificaten | ATEX-zone 2/22, cULus |
Data Sheets
Algemene catalogus
Beknopte handleiding
Certificaat
Configuratiebestand
Configuratiesoftware
EPLAN Electric P8
Handboek
TBPN-L5-4FDI-4FDX Gebruikershandleiding | 7018 KB |
Installatie en licentieverlening | 914 KB |
TBPN Veiligheidshandboek | 2479 KB |
Productflyer
Verklaring fabrikant
Verklaring van de fabrikant
Aansluittoebehoren - voeding
RKM52-2-RSM52
Voedingskabel, 7/8″-contraconnector, recht, 4-polig + PE naar 7/8″-connector, recht, 4-polig + PE, kabellengte: 2 m, mantelmateriaal: PUR, grijs |
6914150 | |
WKM52-2-WSM52
Voedingskabel 7/8″-contraconnector, haaks, 4-polig + PE naar 7/8″-connector, haaks, 4-polig + PE, kabellengte: 2 m, mantelmateriaal: PUR, grijs |
6604801 |
Aansluittoebehoren - I/O
RKC4.5T-2-RSC4.5T/TXY
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, geel; cULus-goedkeuring |
6629805 | |
WKC4.5T-2-RSC4.5T/TXY
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, geel; cULus-goedkeuring |
6629810 | |
RKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625612 | |
WKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625644 |
Aansluittoebehoren - netwerk
RSSD-RJ45S-4422-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar RJ45-connector, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635170 | |
RSSD-RSSD-4422-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar M12-connector, D-gecodeerd, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635150 |
