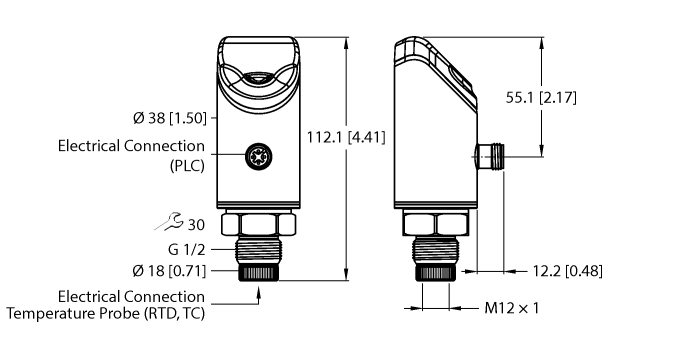

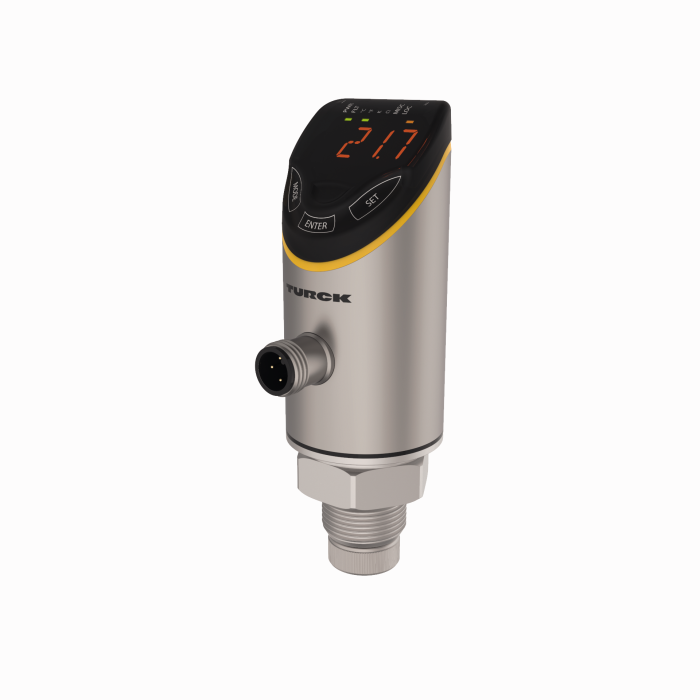

Product TS720-LI2UPN8-H1141
temperatuurdetectie
Met stroom- of spanningsuitgang en een transistorschakeluitgang PNP/NPN
Bestelnummer: 100003640- Verwerkingseenheid voor aansluiten van sensoren van de TP-serie
- Automatische sondedetectie
- 4-cijferig display met 2 kleuren (rood/groen) en 12 segmenten, 180° draaibaar
- Bovenste gedeelte van behuizing is 340° draaibaar
- Compatibel met de volgende temperatuursensoren:
- Weerstandstemperatuurdetector (RTD) – Pt100 (2-, 3-, 4-aderig) – Pt1000 (2-, 3-, 4-aderig)
- Thermokoppels (TC) — type K, B, E, J, N, R, S en T
- 17…33 VDC
- N.O./N.C., PNP/NPN‐uitgang, analoge uitgang (stroom/spanning), IO-link
- Diverse IO-link Mapping-profielen selecteerbaar
Algemene gegevens
| EAN | 4047101482966 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- meetomvormer (temperatuur-) |
| Goederencode | 90251900900 |
| Land van herkomst | DE |
| Gewicht | 293 g |
Technische gegevens
| Detectietype | in contact met het medium |
| Bouwvorm | met display (sonde extern) |
| Bedrijfsspanning | 17…33 VDC |
| Elektrische uitgang | Schakeluitgang, Stroomuitgang (3-geleider), Spanningsuitgang (3-geleider), IO-Link |
| Spanningsuitgang | 0…10 V |
| Stroomuitgang | 4…20 mA |
| Communicatieprotocol | IO-Link |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | roestvaststaal/kunststof, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| Omgevingstemperatuur | -40…+80 °C |
| Beschermingsgraad | IP66/IP67/IP69K |
| Certificaten | CE, cULus |
Data Sheets
Beknopte handleiding
| Versie zonder slim sensorprofiel (productiedatum tot en met 2309) | 1865 KB |
| Versie met slim sensorprofiel (productiedatum vanaf 2310) | 2449 KB |
Certificaat/Verklaring
Configuratiebestand
| TS+ IODD met slim sensorprofiel (productiedatum vanaf 2310) | 880 KB |
| TS+ IODD zonder slim sensorprofiel (productiedatum tot en met 2309) | 873 KB |
Configuratiesoftware
Handboek
| Versie zonder slim sensorprofiel (productiedatum tot en met 2309) | 1478 KB |
| Versie met slim sensorprofiel (productiedatum vanaf 2310) | 1733 KB |
| IO-Link – Eenvoudig, consistent, efficiënt | 1266 KB |
I/O-Link-parameters
Productoverzicht
Montagetoebehoren
|

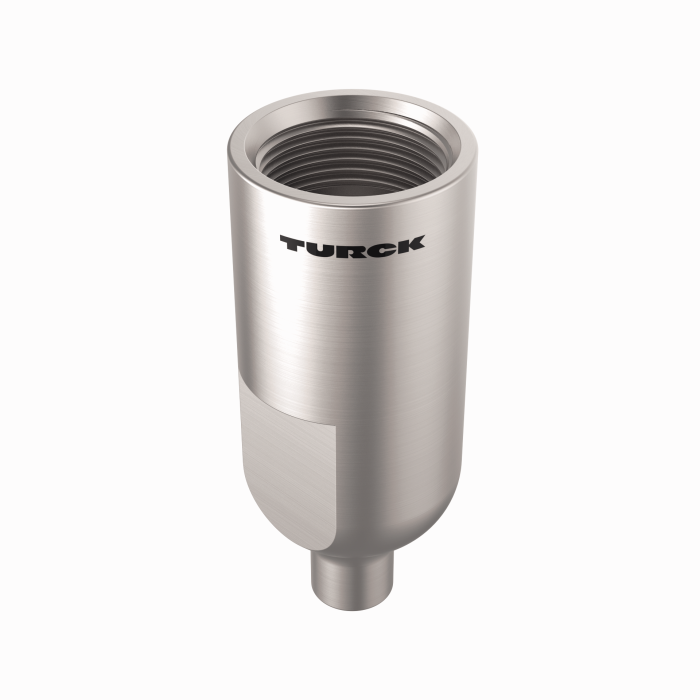

FAS-6-1.4404
Stabilisator voor standaard temperatuursensor TP206 |
100018063 |
|

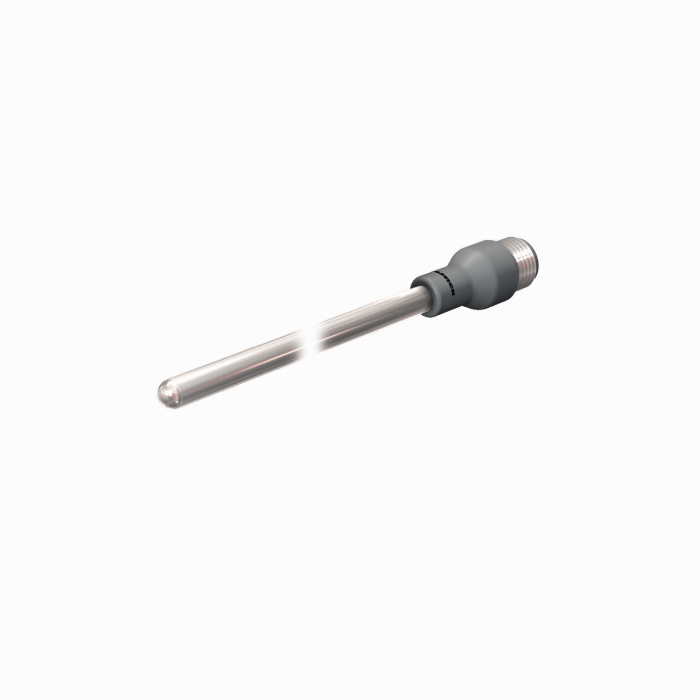

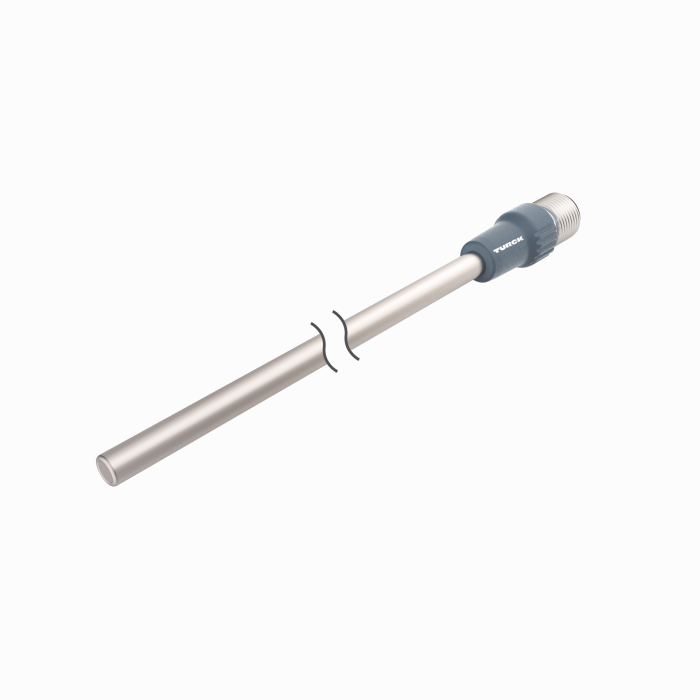

TP-206A-CF-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
9910475 |
|
TP-206A-CF-H1141-L150
temperatuursonde voor vloeibare en gasvormige media |
9910476 |
|
|
TP-206A-CF-H1141-L200
temperatuursonde voor vloeibare en gasvormige media |
9910477 |
|
|
TP-206A-CF-H1141-L300
temperatuursonde voor vloeibare en gasvormige media |
9910478 |
|

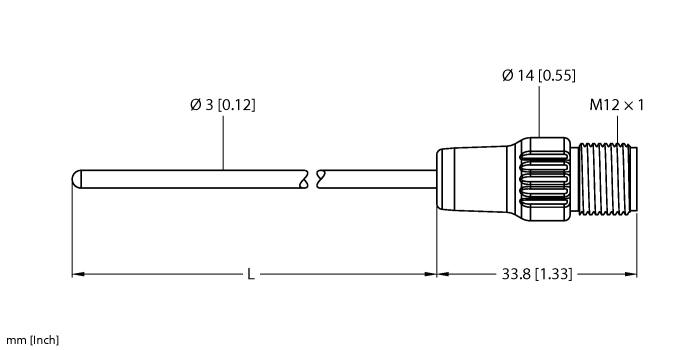

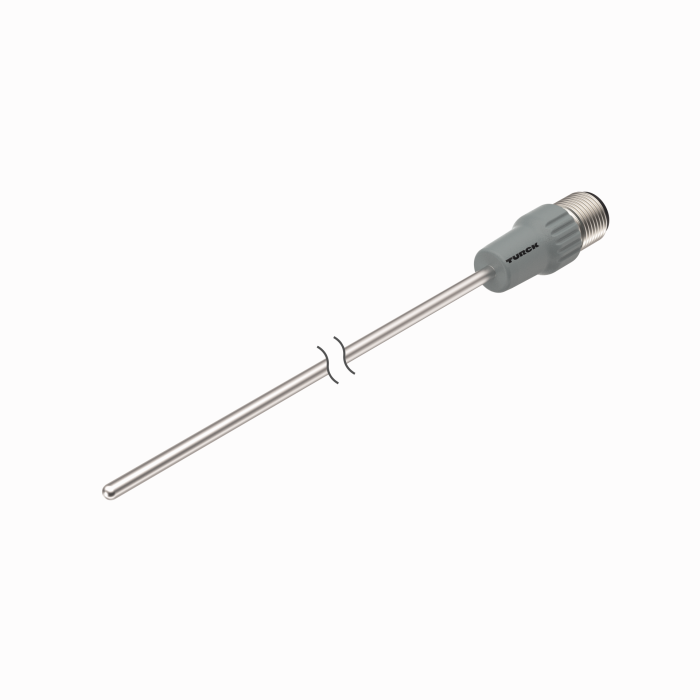

TP-203A-CF-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
9910402 |
|
|
TP-203A-CF-H1141-L150
temperatuursonde voor vloeibare en gasvormige media |
9910403 |
|
|
TP-203A-CF-H1141-L200
temperatuursonde voor vloeibare en gasvormige media |
9910482 |
|
|
TP-203A-CF-H1141-L300
temperatuursonde voor vloeibare en gasvormige media |
9910474 |
|

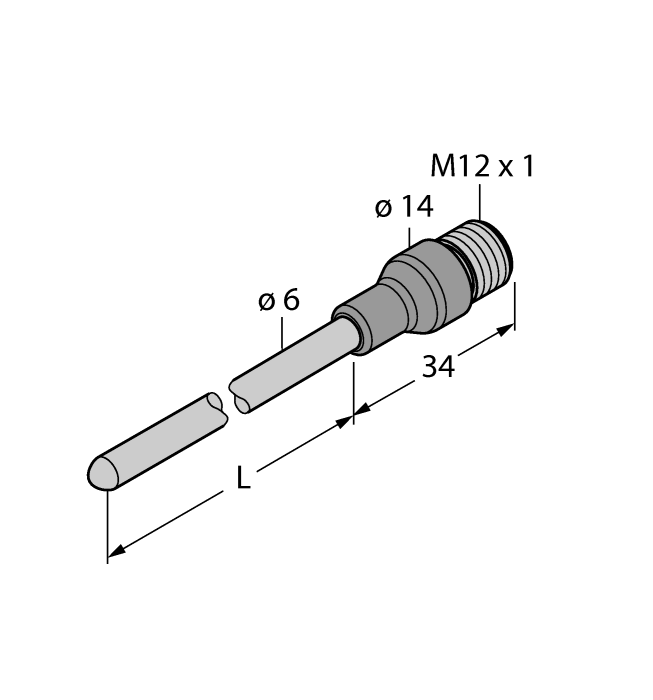

TP-306A-CF-H1141-L1000
temperatuursonde voor vloeibare en gasvormige media |
9910479 |
|
|
TP-306A-CF-H1141-L2000
temperatuursonde voor vloeibare en gasvormige media |
9910480 |
|
|
TP-306A-CF-H1141-L5000
temperatuursonde voor vloeibare en gasvormige media |
9910481 |
|
TP-504A-TRI3/4-H1141-L035
temperatuursonde voor vloeibare en gasvormige media |
9910429 |
|
|
TP-504A-TRI3/4-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
9910430 |
|

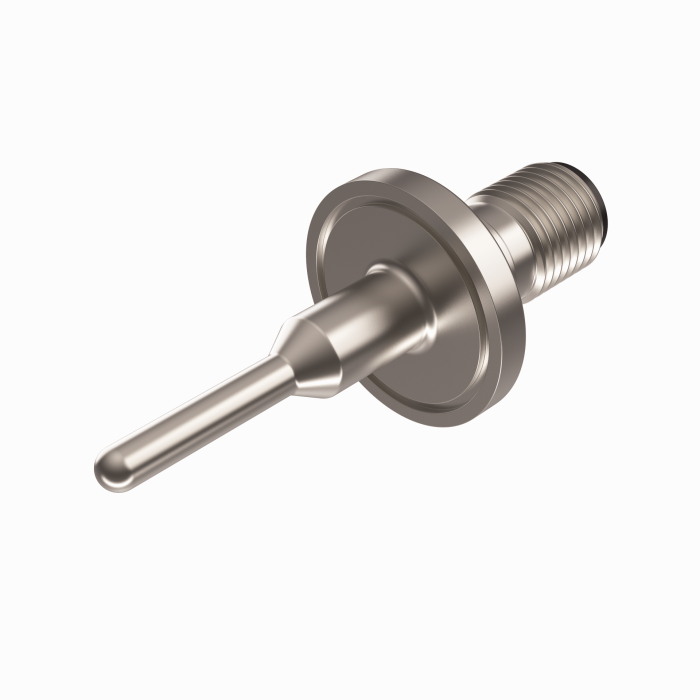

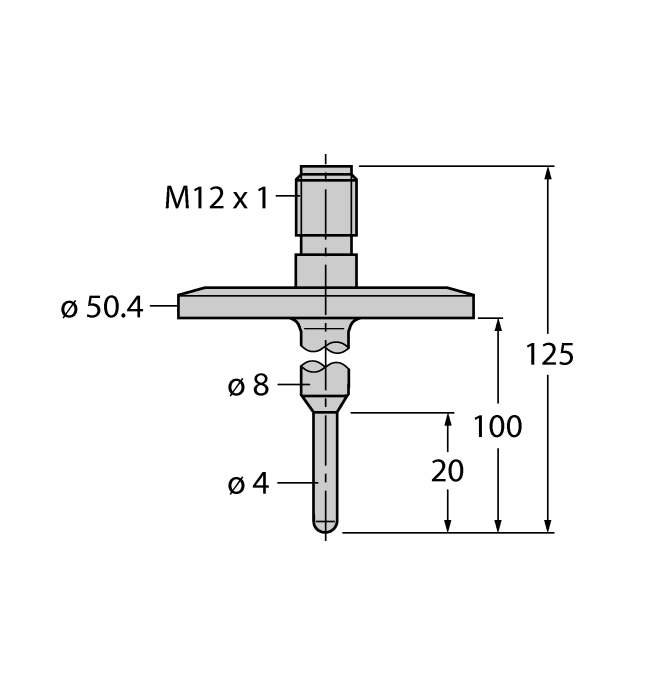

TP-504A-TRI1.5-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
9910860 |
|

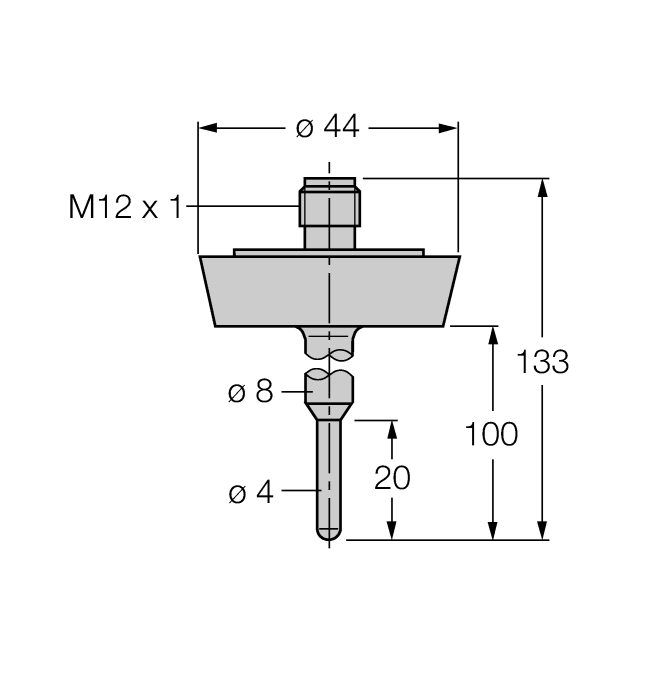

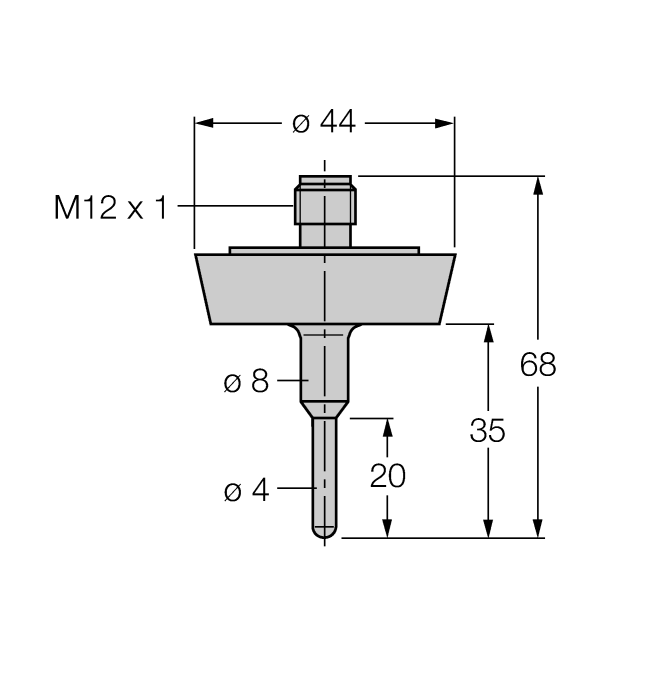

TP-504A-DN25K-H1141-L035
temperatuursonde voor vloeibare en gasvormige media |
9910431 |
|
TP-504A-DN25K-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
9910432 |
|

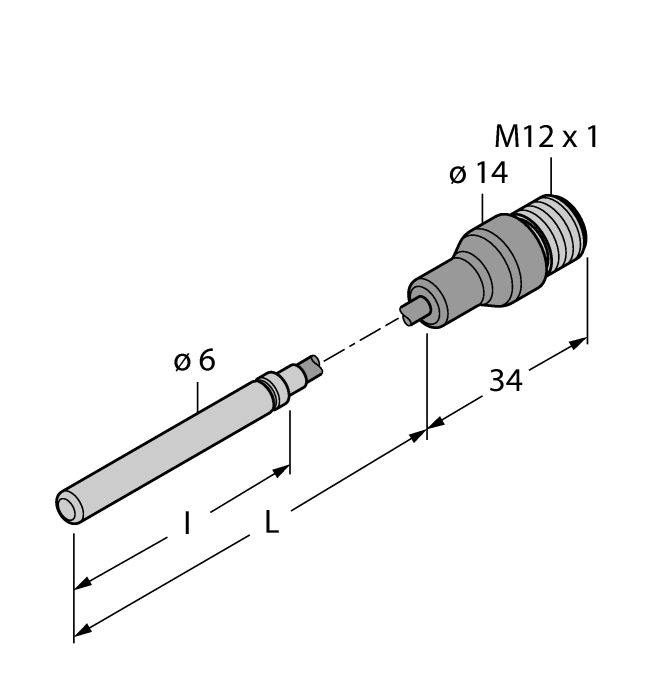

TP-206KK1-CF-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
100017085 |
|
|
TP-206KK1-CF-H1141-L150
temperatuursonde voor vloeibare en gasvormige media |
100017084 |
|
|
TP-206KK1-CF-H1141-L200
temperatuursonde voor vloeibare en gasvormige media |
100017083 |
|
|
TP-206KK1-CF-H1141-L500
temperatuursonde voor vloeibare en gasvormige media |
100017082 |
|

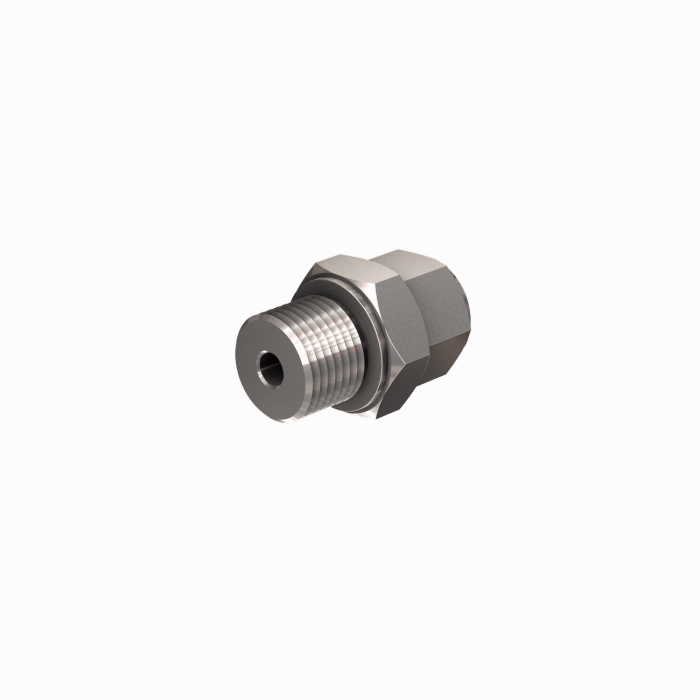

CF-M-3-G1/8-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 3 mm; procesaansluiting G1/8” buitendraad |
9910405 |
|
CF-M-3-G1/4-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 3 mm; procesaansluiting G1/4” buitendraad |
9910407 |
|

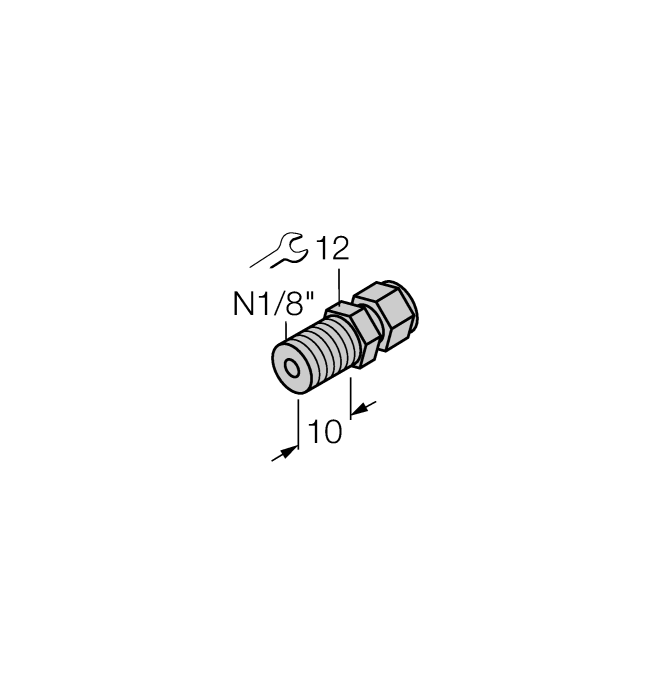

CF-M-3-N1/8-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 6 mm; procesaansluiting 1/8” NPT buitendraad |
9910406 |
|

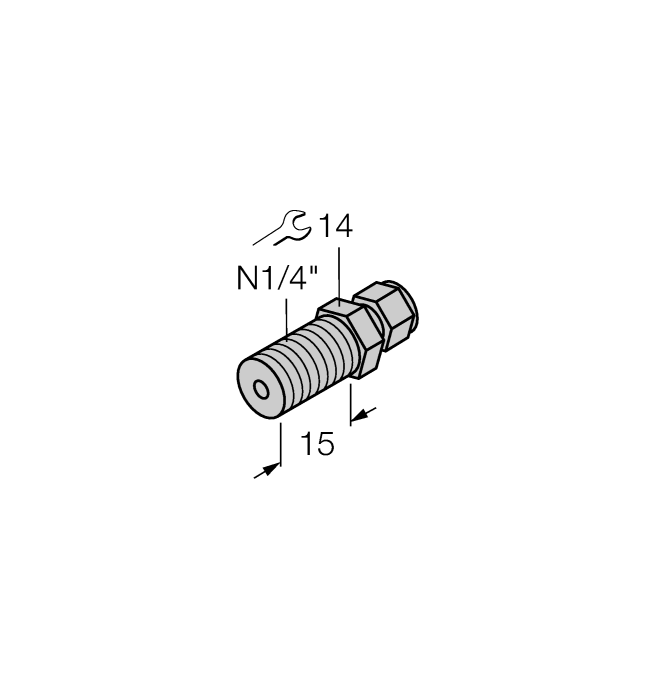

CF-M-3-N1/4-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 3 mm; procesaansluiting 1/4” NPT buitendraad |
9910408 |
|
CF-M-6-G1/4-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 6 mm; procesaansluiting G1/4” buitendraad |
9910483 |
|

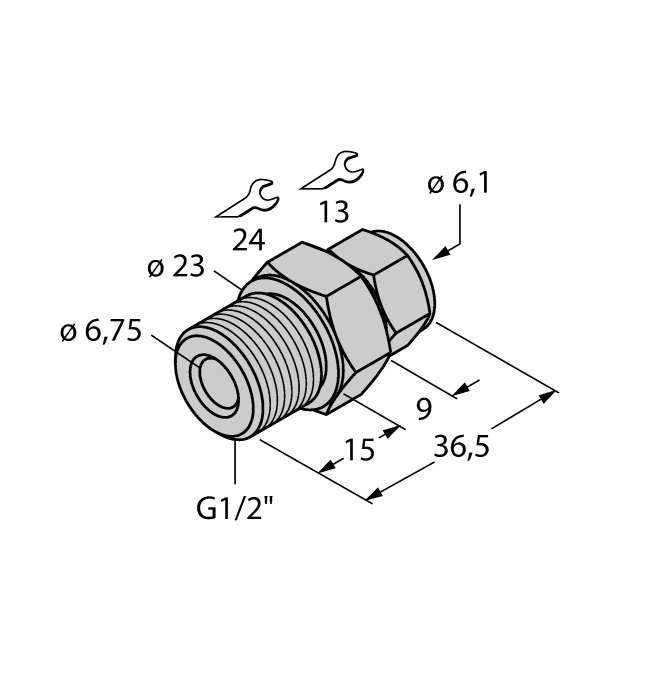

CF-M-6-G1/2-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 6 mm; procesaansluiting G1/2” buitendraad |
9910530 |
|
|
CF-M-6-N1/4-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 6 mm; procesaansluiting 1/4” NPT buitendraad |
9910484 |
|
CF-M-6-N1/2-A4
Klemringschroefaansluiting voor directe montage van temperatuursondes; sondediameter 6 mm; procesaansluiting 1/2” NPT buitendraad |
9910529 |
|

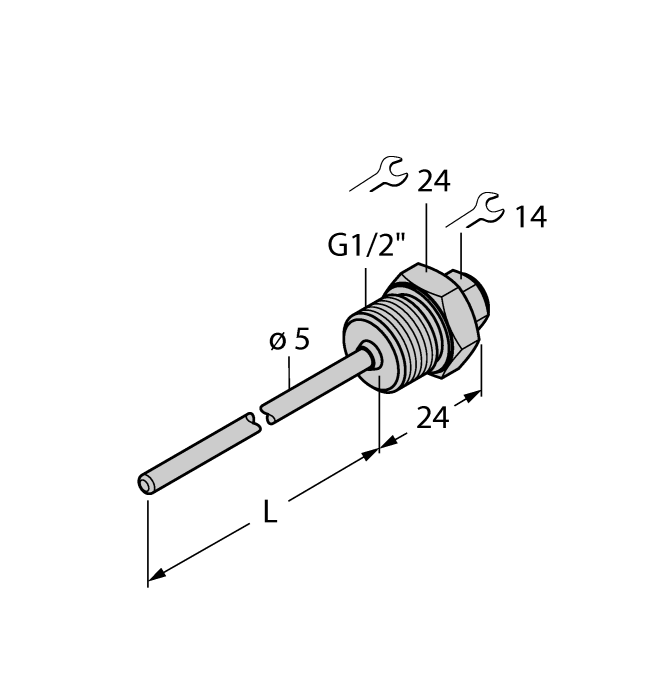

THW-3-G1/2-A4-L050
Beschermbuis voor montage van temperatuursensoren; sondediameter 3 mm; procesaansluiting G1/2” buitendraad; dompeldiepte 50 mm |
9910443 |
|
|
THW-3-G1/2-A4-L100
Beschermbuis voor montage van temperatuursensoren; sondediameter 3 mm; procesaansluiting G1/2” buitendraad; dompeldiepte 100 mm |
9910444 |
|
|
THW-3-G1/2-A4-L200
Beschermbuis voor montage van temperatuursensoren; sondediameter 3 mm; procesaansluiting G1/2” buitendraad; dompeldiepte 200 mm |
9910487 |
|
|
THW-3-G1/2-A4-L250
Beschermbuis voor montage van temperatuursensoren; sondediameter 3 mm; procesaansluiting G1/2” buitendraad; dompeldiepte 250 mm |
9910446 |
|
|
TP-306A-CF-H1141-L5500
temperatuursonde voor vloeibare en gasvormige media |
100024018 |
|
FAM-30-PA66
Montagehoek; variabele sleutelwijdte 24 - 30 mm; afneembaar label 20 x 9 mm |
100018384 |
|
|
TP-206KK1-CF-H1141-L1000
temperatuursonde voor vloeibare en gasvormige media |
100034627 |
|

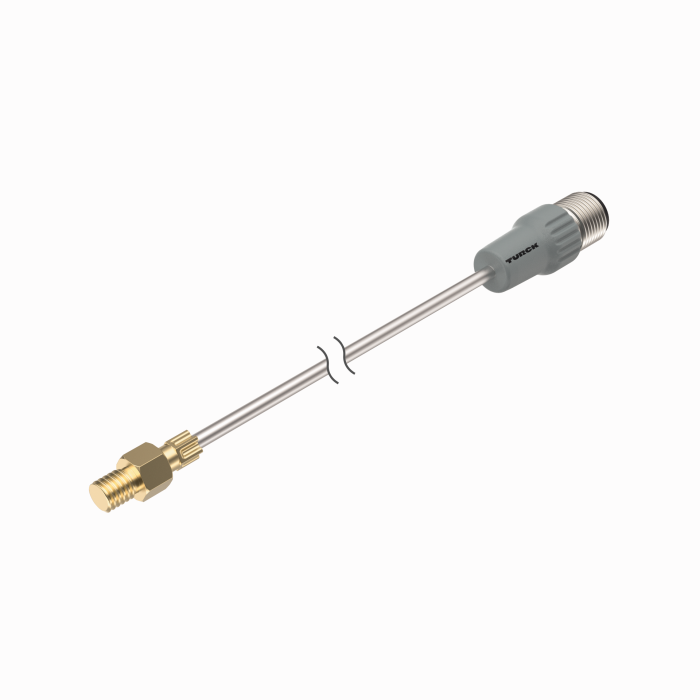

TP-203A-M6-H1141-L100-I7
temperatuursonde voor vloeibare en gasvormige media |
100041106 |
|
TP-203KK1-CF-H1141-L150
temperatuursonde voor vloeibare en gasvormige media |
100045292 |
|
|
TP-504A-TRI1.5-H1141-L100/S3645
temperatuursonde voor vloeibare en gasvormige media |
100048143 |
|
TP-201.5A-CF-H1141-L100
temperatuursonde voor vloeibare en gasvormige media |
100048177 | |
|
|
THW-3-G1/2-A4-L086
Beschermbuis voor montage van temperatuursensoren; sensordiameter 3 mm; procesaansluiting G1/2″ buitendraad; dompeldiepte 86 mm |
100050343 |
Aansluittoebehoren
|
RKC4.4T-2-RSC4.4T/TEL
Verlengkabel, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig, kabellengte: 2 m, mantelmateriaal: Pvc, zwart; cULus-goedkeuring |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
Hittebestendige verlengkabel, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig; kabellengte: 2 m, mantelmateriaal: PTFE, wit |
8038668 |
|
RKH4.4-2-RSH4.4/TFG
Verlengkabel voor voedingsmiddelen en dranken, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig; kabellengte: 2 m, mantelmateriaal: TPE, grijs; goedkeuring: Ecolab, FDA |
6933472 |
