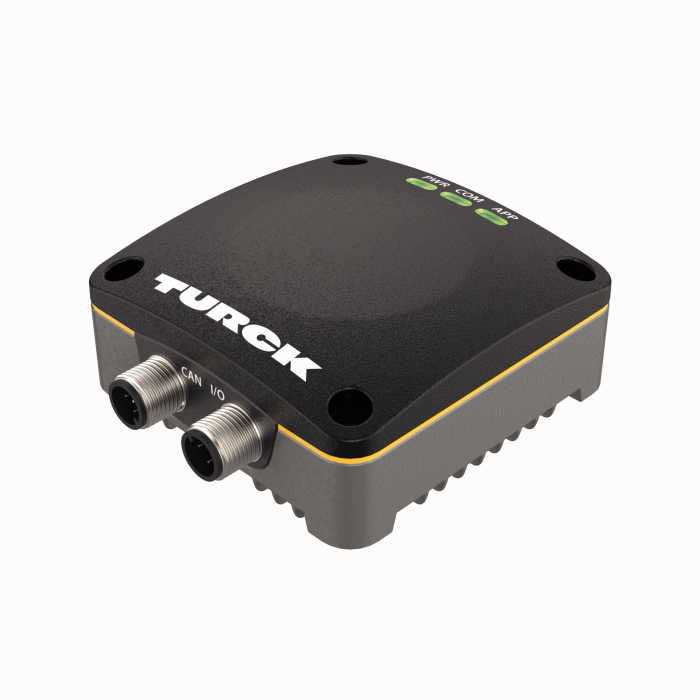

Product MR15-Q80-IOLCJ-H1141
Radarsensor
Scanner voor object- en positiedetectie
Bestelnummer: 100041054- Dode zone: 35 cm
- Bereik: 15 m
- Nauwkeurigheid van de afstand: ±2 mm
- Hoeknauwkeurigheid: ±5°
- 3D-detectiebereik: Instelbaar max. 120°
- Informatie over afstand, hoek en objectsnelheid
- Evaluatie van straal en zone
- Gegevensvisualisatie via Turck radarmonitor
- Gecertificeerd conform ETSI 305550-2
- Gecertificeerd conform FCC/CFR. 47 Part 15.
- 2 × M12 × 1, 1 × 4-polig, 1 × 5-polig
- Bedrijfsspanning 9…33 V DC
- Schakeluitgang omschakelbaar PNP/NPN
- IO-Link, SSP 4
- SAE J1939
- Rechthoekig 80x80
- Materiaal behuizing PBT, AlSi10Mg
Algemene gegevens
| EAN | 4047101602692 |
| Goederencode | 85261000900 |
| Land van herkomst | DE |
| Gewicht | 522 g |
Technische gegevens
| Functie | Radar, diffuus systeem |
| Bouwvorm | Rechthoekig |

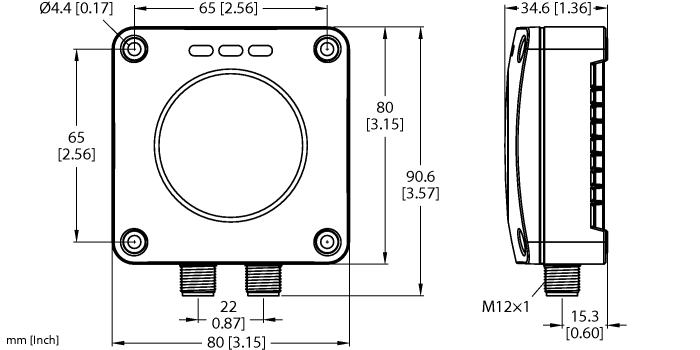

| Bouwgrootte | 90.6 x 80 x 34.6 mm, Q80 |
| Reikwijdte | 350…15000 mm |
| Frequentiebereik | 60 - 64 GHz |
| Uitstralingshoek | 120° |
| Bedrijfsspanning | 9…33 VDC |
| Schakelelementfunctie | N.C. / N.O. programmeerbaar |
| Uitgangsfunctie | PNP/NPN |
| Communicatieprotocol | IO-Link, SAE J1939 |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Kunststof, PBT-GF20 Spuitgegoten aluminium legering |
| Omgevingstemperatuur | -40…+85 °C |
| Beschermingsgraad | IP67/IP68/IP69K |
Data Sheets
Beknopte handleiding
Certificaat/Verklaring
| UL-certificaat | 141 KB |
| EU-conformiteitsverklaring | 132 KB |
| Radiogoedkeuring voor de VS | 265 KB |
| Radiogoedkeuring voor Canada | 150 KB |
Configuratiebestand
Configuratiesoftware
Handboek
Functietoebehoren
|
TBEN-S2-4IOL
compacte multiprotocol-I/O-module, 4 IO-Link master 1.1 klasse A, 4 universele digitale PNP-kanalen 0.5 A |
6814024 |
|

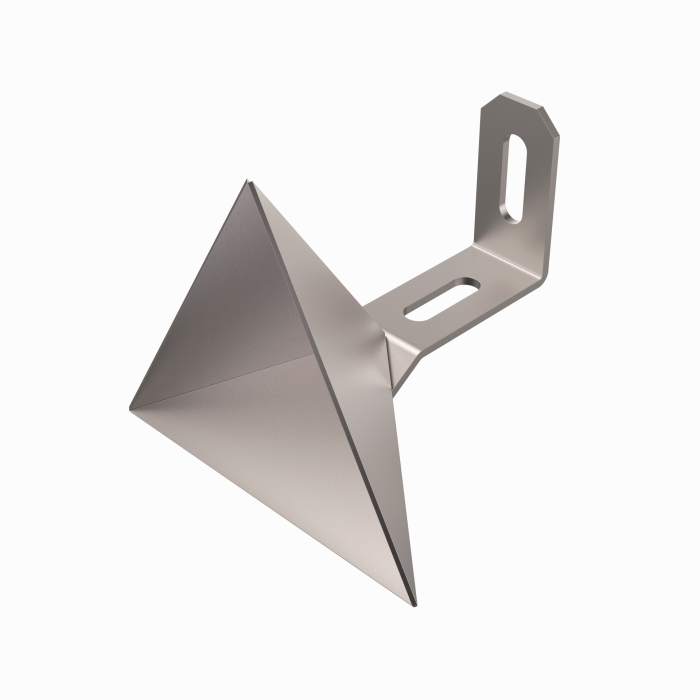

RR-6
Roestvaststalen radarreflector, geoptimaliseerde detectieprestaties van een object, lengte van de cathetus: 60 mm, radardwarsdoorsnede: 10 m² (vgl. auto), betrouwbare objectdetectie tot 6,5 m |
100047726 |
|

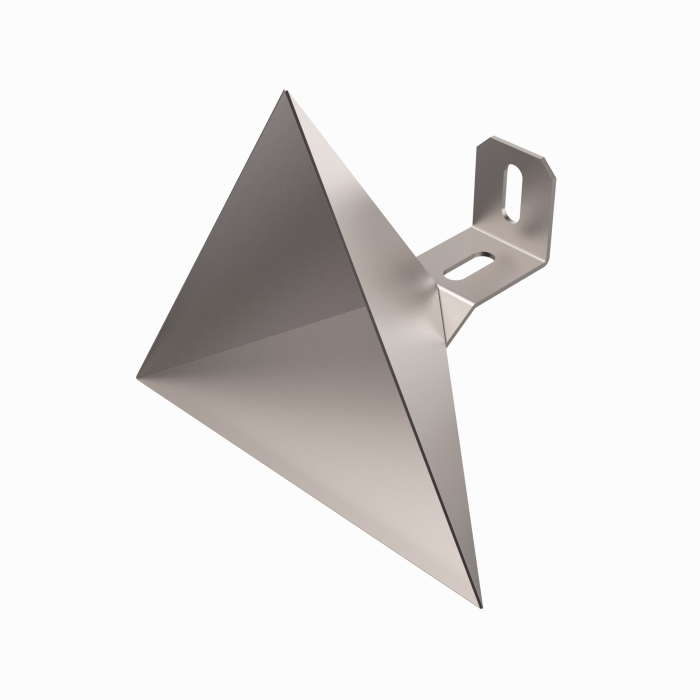

RR-12
Roestvaststalen radarreflector, geoptimaliseerde detectieprestaties van een object, lengte van de cathetus: 120 mm, radardwarsdoorsnede: 250 m² (vgl. vrachtwagen), betrouwbare objectdetectie tot 15 m |
100047727 |
|

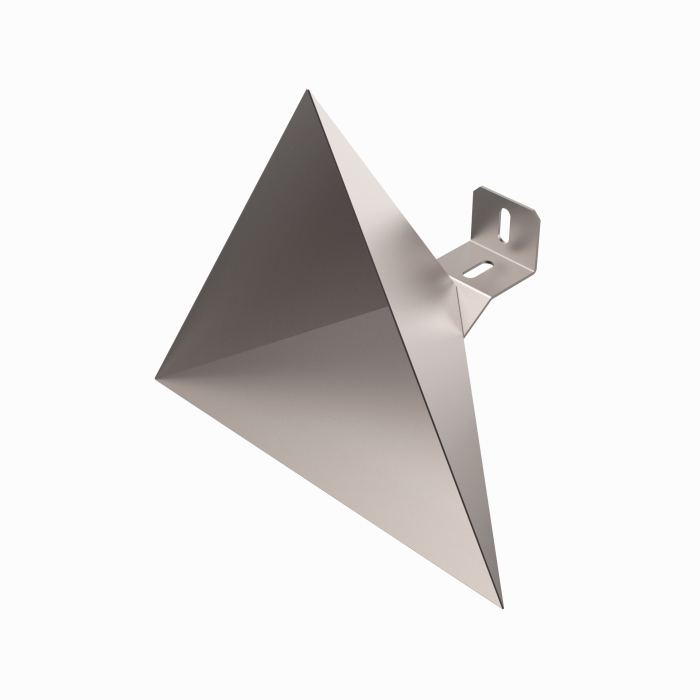

RR-20
Roestvaststalen radarreflector, geoptimaliseerde detectieprestaties van een object, lengte van de cathetus: 200 mm, radardwarsdoorsnede: 1115 m² (vgl. schip), betrouwbare objectdetectie tot 25 m |
100047728 |
