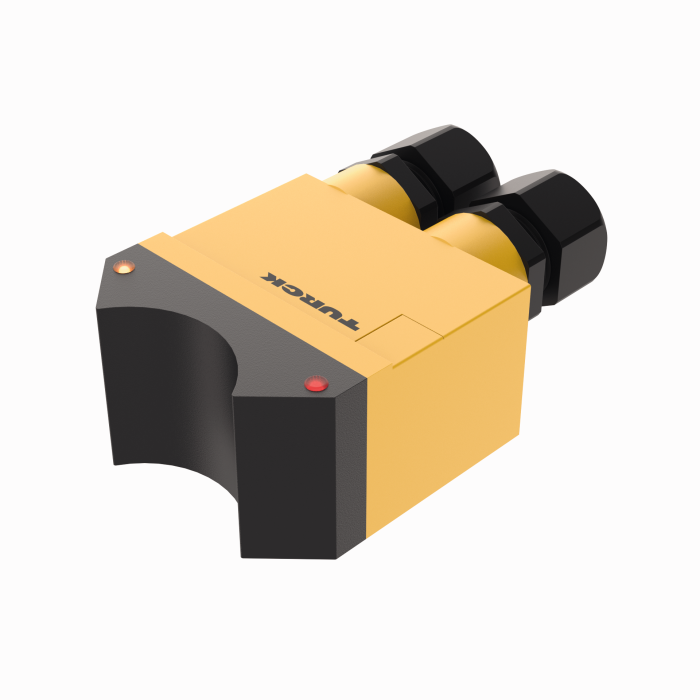

Product NI4-DSU35TC-2AD4X2
Inductieve sensor
dubbelsensor voor de positiecontrole op kleppen
Bestelnummer: 4430130- rechthoekig, bouwvorm DSU35
- kunststof, PP-GF30-VO
- twee uitgangen voor de detectie van de positie van de klepstanden
- Montage op alle standaardaandrijvingen
- DC 2 x tweedraads, 10...65 VDC
- 2 x N.O.
- Aansluitklemmenruimte
Algemene gegevens
| EAN | 4047101096644 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- inductieve naderingsschakelaar |
| Goederencode | 85365080000 |
| Land van herkomst | DE |
| Gewicht | 137 g |
Technische gegevens
| Bouwvorm | Dubbele sensor voor de positiecontrole op kleppen |
| Bouwgrootte | 62 x 60 x 35.4 mm, DSU35 |
| Nominale schakelafstand | 4 mm |
| Inbouwvoorwaarden | Niet-bondig |
| Bedrijfsspanning | 10…65 VDC |
| Uitgangsfunctie | N.O.-contact, tweedraads |
| Schakelfrequentie | 0.050 kHz |
| Elektrische aansluiting | Klemmenruimte |
| Materiaal behuizing | Kunststof, PP-GF30, geel |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP67 |
Data Sheets
Beknopte handleiding
CAD-bestand
Productflyer
Montagetoebehoren
|
BTS-DSU35-EB1
Bedieningsset (puck) voor dubbelsensoren; eindpositie gedempt; gatenconfiguratie op flensvlak: 80 x 30 mm en 130 x 30 mm; aansluitas (astap) hoogte: 20 mm (30 mm) / Ø: max. 30 mm |
6900225 |
|
BTS-DSU35-Z01
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130 mm); aansluitas (astap), hoogte: 20 mm / Ø: max. 30 mm |
6900229 |
|
BTS-DSU35-Z02
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130 mm); aansluitas (astap), hoogte: 20 mm (30 mm) / Ø: max. 40 mm |
6900230 |
|
BTS-DSU35-Z03
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 110 mm; gatenconfiguratie op flensvlak: 30 x 130 mm; aansluitas (astap) hoogte: 30 mm / Ø: max. 70 mm |
6900231 |
|
BTS-DSU35-Z07
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 110 mm; gatenconfiguratie op flensvlak: 30 x 130 mm; aansluitas (astap) hoogte: 50 mm / Ø: max. 75 mm |
6900403 |
|
BTS-DSU35-EBE3
Bedieningsset (puck) voor dubbelsensoren; eindpositie gedempt; schakelpunt voor openen en sluiten instelbaar; gatenconfiguratie op flensvlak: 80 x 30 mm en 130 x 30 mm; aansluitas (astap) hoogte: 20 mm / Ø: max. 30 mm |
6901070 |
|
BTS-DSU35-EU2
bedempingsset (puck) voor dubbelsensoren; eindpositie niet-bedempt voor rechts- en linksdraaiende aandrijvingen; gatenconfiguratie op flensvlak 80 x 30 mm en 130 x 30 mm; aansluitas (astap) hoogte 20 (30) / Ø max. 30 mm |
6900455 |
|
BTS-DSU35-Z06
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130 mm); aansluitas (astap), hoogte: 30 mm / Ø: max. 40 mm |
6900402 |
|
BTS-DSU35-Z04
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130) mm; aansluitas (astap) hoogte: 30 mm / Ø: max. 30 mm |
6900286 |
|
BTS-DSU35-Z05
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130 mm); aansluitas (astap), hoogte: 30 mm / Ø: max. 30 mm |
6900287 |
