Krachtig, universeel, duurzaam: de nieuwe Sendix K-encoder serie van Kübler zet nieuwe maatstaven
Kübler heeft een universeel optisch sensorplatform voor incrementele en absolute encoders ontwikkeld. Deze nieuwe Sendix K-serie combineert innovatieve sensortechnologie, krachtige signaalverwerking en een bijzonder robuust mechanisch ontwerp.
Een universeel encoderplatform voor incrementele en absolute metingen
In de wereld van encoders is de standaard incrementele encoder in het 58 mm-formaat het meest gangbaar. Deze wordt zowel voor snelheidsfeedback als voor positiemeting gebruikt en heeft zich in de loop der tijd ontwikkeld tot een „allrounder“. Met name optische encoders hebben zich bewezen dankzij hun hoge nauwkeurigheid, signaalkwaliteit en uitgesproken immuniteit tegen storingen.
Met de toenemende eisen aan automatisering groeit echter ook de behoefte voor absolute metingen. De nieuwe, bijzonder krachtige optische sensortechnologie was voor Kübler aanleiding om een volledig nieuw encoderplatform te ontwikkelen dat nieuwe mogelijkheden biedt in de wereld van encoders en bestaande grenzen verlegt. Een belangrijk ontwikkelingsdoel was het opheffen van het onderscheid tussen incrementele en absolute encoders.
Uw voordelen
- Programmeerbaar in plaats van vaste configuraties
- Resoluties tot 36.000 ppr
- Digitale twin en IIoT-ready
- Gestandaardiseerde bijzonder robuuste behuizing
- Hoge EMC-bestendigheid
- Groter temperatuurbereik
- Compacte uitvoering voor grote holle assen (K80)
- Voorbereid op toekomstige absolute encoderplatformen
Tot nu toe betekende de overstap van incrementele naar absolute encoders doorgaans een aanzienlijke inspanning voor gebruikers, aangezien de inbouwruimte en technische parameters – zoals temperatuurgedrag, schok- en trillingsbestendigheid of lagerbelasting – verschilden. Absolute systemen waren voorheen noch zo compact, noch zo robuust als incrementele encoders. Dit is precies wat het nieuwe Sendix-encoderplatform verandert: de apparaten bieden dezelfde inbouwruimte en robuustheid als incrementele encoders. Dit vereenvoudigt de integratie aanzienlijk dankzij de uniforme ontwerpbenadering en biedt ontwerpers maximale flexibiliteit.
Dankzij krachtige digitale signaalverwerking kunnen absolute en incrementele signalen gelijktijdig worden uitgevoerd in vrij te kiezen resolutie en combinatie. Kübler levert hiervoor een gebruiksvriendelijke programmeerbox De nieuwe generatie encoders bereikt daarmee een ongekende flexibiliteit en robuustheid voor toepassingen – zelfs in de meest veeleisende buitenomgevingen.
Nieuwe benchmarks in de wereld van encoders
Sendix-encoders zetten op verschillende niveaus nieuwe maatstaven. Het beproefde en uiterst robuuste mechanische „Safety-Lock“-ontwerp werd verder geoptimaliseerd : met de nieuwe Safety-Lock 2.0 zorgen drie verschillende werkingsprincipes voor een uiterst betrouwbare en resistente lagerconstructie. Dit wordt aangevuld met een robuuste verbinding tussen de flens en de behuizing. Daarnaast draagt een innovatief afschermingsconcept in belangrijke mate bij aan een hoge ongevoeligheid voor elektromagnetische storingen.
Krachtige digitale signaalverwerking maakt resoluties mogelijk tot 36.000 pulsen per omwenteling of tot 21 bits single-turn en 12 bits multi-turn, met een uitzonderlijk hoge signaalkwaliteit.
Dankzij de volledige programmeerbaarheid van resolutie, signaalformaat en uitgangsdriver ontstaan tal van toepassingsmogelijkheden, terwijl het aantal benodigde verschillende encoderuitvoeringen aanzienlijk wordt verminderd.
Waar vroeger vaak een specifieke encoderconfiguratie besteld moest worden, kunnen veel parameters nu worden aangepast:
- Resolutie tot 36.000 pulsen per omwenteling (ppr) bij de Performance Line.
- HTL (Push-Pull) of TTL (RS422) uitgang instelbaar
- Draairichting programmeerbaar
- Nulpulspositie en nulpulslengte instelbaar
- Configuratie mogelijk vóór of na montage
Het portfolio wordt verder aangevuld met een ruim assortiment van asadapters en koppelingen, waardoor gebruikers met slechts enkele basistypes vrijwel alle toepassingen kunnen afdekken. Door eenvoudige parameterinstelling kunnen deze basismodellen, aangevuld met de juiste accessoires, efficiënt op voorraad worden gehouden en flexibel worden ingezet. Voor machinebouwers betekent dit minder varianten op voorraad en meer flexibiliteit tijdens commissioning.
Ook op het vlak van operationele prestaties leggen de nieuwe apparaten de lat hoger.
• Temperatuurbereik van -40 °C tot +110 °C (afhankelijk van de variant)
• Hoge schok- en trillingsbestendigheid
• Compacte inbouwruimte met hoge lagerbelasting

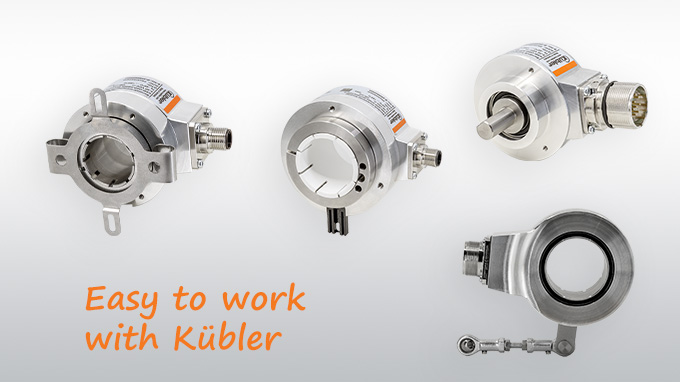

De K58-serie is verkrijgbaar met een doorlopende holle as tot 25,2 mm bij een diameter van 58 mm, terwijl de K80-serie verkrijgbaar is met een holle as tot 42 mm bij een diameter van slechts 80 mm. Voor de nieuwe encoders kan optioneel een digitale tweeling worden geleverd. Dit vergemakkelijkt de foutloze documentatie aanzienlijk, met name voor de programmeerbare varianten, en biedt extra toegevoegde waarde voor de gebruiker.
IIoT-ready en digitaal typeplaatje
Een opvallende innovatie is de introductie van een digitaal typeplaatje / digital twin.
- QR-code op de encoder geeft toegang tot digitale productinformatie (CAD/STEP, data sheets, certificaten, ...)
- Ondersteuning voor toekomstige IIoT-omgevingen
- Eenvoudigere documentatie, onderhoud en asset management
