Het BEEP-concept van Turck maakt de aansluiting van 33 I/O-modules over slechts één IP-adres mogelijk

Uw PROFINET-netwerk 'maxed' out ? BEEP helpt zonder extra kosten

03/18 – Turck's BEEP-concept breidt 'maxed out' Ethernet-netwerken uit met max. 33 I/O-modules via slechts één IP-adres in PROFINET, Ethernet/IP en Modbus TCP netwerken

Mülheim, april 10, 2018

Soms moet men vaststellen dat netwerken 'maxed out' zijn, m.a.w. op het netwerk van uw PLC kunnen niet meer deelnemers of I/O-modules worden aangesloten. U kunt een bijkomende of andere PLC kopen of ... BEEP overwegen.

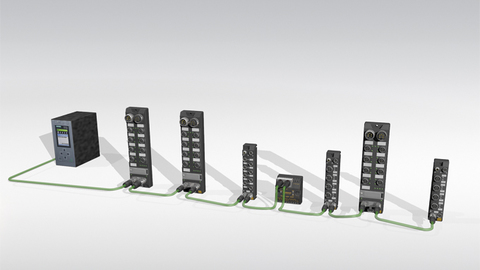

Turck's nieuw Backplane Ethernet Extension Protocol, oftewel BEEP in het kort, maakt het mogelijk om deze 'maxed out' PROFINET, Ethernet/IP en Modbus TCP-netwerken uit te breiden met maximaal 33 block I/O-modules van de series TBEN en FEN20 (1 master, 32 slaves) en tot 480 bytes aan data naar de PLC te sturen via één enkel IP-adres. Door de grotere beschikbaarheid van het aantal IP-adressen kan de gebruiker een hogere dichtheid van I/O-netwerken creëren of deze bv. aansluiten op low cost sturingen.

Hoe werkt BEEP ?

De gebruiker definieert hier het eerste device in de lijn als de BEEP-master via de geïntegreerde webserver. De master scant het aangesloten netwerk en configureert automatisch de datatoekenning voor alle aangesloten modules. Omdat alle parameters van de gehele deviceconfiguratie wordt opgeslagen in de master, ondersteunt BEEP het snel uitwisselen van individuele modules waardoor efficiënt stilstandtijden en de bijbehorende kosten gereduceerd worden. De BEEP-master detecteert een nieuw apparaat automatisch en downloadt de relevante parameters.

Standaard functionaliteit

BEEP is nu standaard beschikbaar op alle IP67 TBEN multiprotocol modules met digitale I/O-signalen in de L- en de S-serie en tevens op de FEN20-modules van Turck. De modules zijn compatibel met alle standaard Ethernet-componenten.

Het BEEP-concept is een gratis 'add-on'.

Soms moet men vaststellen dat netwerken 'maxed out' zijn, m.a.w. op het netwerk kunnen niet meer deelnemers of I/O-modules worden aangesloten.

Turck's nieuw Backplane Ethernet Extension Protocol, oftewel BEEP in het kort, maakt het mogelijk om deze 'maxed out' PROFINET, Ethernet/IP en Modbus TCP-netwerken uit te breiden met maximaal 33 block I/O-modules van de series TBEN en FEN20 (1 master, 32 slaves) en tot 480 bytes aan data naar de PLC te sturen via één enkel IP-adres. Door de grotere beschikbaarheid van het aantal IP-adressen kan de gebruiker een hogere dichtheid van I/O-netwerken creëren of deze bv. aansluiten op low cost sturingen.

Hoe werkt BEEP ?

De gebruiker definieert hier het eerste device in de lijn als de BEEP-master via de geïntegreerde webserver. De master scant het aangesloten netwerk en configureert automatisch de datatoekenning voor alle aangesloten modules. Omdat alle parameters van de gehele deviceconfiguratie wordt opgeslagen in de master, ondersteunt BEEP het snel uitwisselen van individuele modules waardoor efficiënt stilstandtijden en de bijbehorende kosten gereduceerd worden. De BEEP-master detecteert een nieuw apparaat automatisch en downloadt de relevante parameters.

Standaard functionaliteit

BEEP is nu standaard beschikbaar op alle IP67 TBEN multiprotocol modules met digitale I/O-signalen in de L- en de S-serie en tevens op de FEN20-modules van Turck. De modules zijn compatibel met alle standaard Ethernet-componenten.

Het BEEP-concept is een gratis 'add-on'.

Alle voordelen

  • vermindering aantal IP-adressen: met BEEP kunnen netwerken tot 33 apparaten en tot 480 bytes process data met een PLC communiceren over één enkel IP-adres
  • kortere stilstandtijden: een BEEP-apparaat moet niet opnieuw worden geconfigureerd wanneer het wordt vervangen
  • bespaart kosten: door BEEP kunnen minder krachtige - dus voordeligere - PLC's worden ingezet. BEEP werkt als een softwarefunctie met bestaande producten. Speciale gateways of kopstations zijn niet nodig.
  • BEEP communiceert via de standaard Ethernet-infrastructuur. Er zijn géén propriëtaire kabels nodig voor dit subnet.
  • BEEP is een standaard, dus gratis functionaliteit
