Product DX80DR2M-H6

Zoom

Radiotransmissiesysteem

boomtopologie

data radio

Bestelnummer: 3014392

Altern. bestelnummer : 14392

externe antenne (aansluiting RG58 RP-SMA)
geïntegreerde signaalsterkte-weergave
configuratie via DIP-schakelaar

Modbus RTU (RS485)
automatisch organiserende boomstructuur
Repeaters verhogen de netwerkuitbreiding
deterministische datatransmissie
frequentiesprongprocédé FHSS
tijdmultiplexprocedure TDMA
transmissievermogen: 63 mW, 18 dBm geleidend, ≤ 20 dBm EIRP

Ingangen: seriële interface voor de aansluiting van een sensor
interne batterijvoeding

Hide All Open All

Specifications
Download
Accessoires

Algemene gegevens

EAN	662488143923
eCl@ss-Code (V5.1.4):	27250312 -/- communicatie-interface, actief
Goederencode	85176200
Land van herkomst	US
Gewicht	533 g

Technische gegevens

Functie	Boomtopologie
Apparaattype	Deelnemer
Bouwvorm	Rechthoekig
Antenne-aansluiting	RP-SMA-bus
Batterij-oplossing	Ja
Communicatieprotocol	1-wire-serial
Ingangstype	Seriële interface
Materiaal behuizing	Kunststof, PC
Omgevingstemperatuur	-20…+80 °C
Beschermingsgraad	IP67
Certificaten	ATEX II 3 G

Data Sheets

Datasheet (Duits)	594 KB
Datasheet (Engels)	593 KB
Datasheet (Frans)	594 KB
Datasheet (Spaans)	594 KB
Datasheet (Tsjechisch)	594 KB
Datasheet (Nederlands)	594 KB
Datasheet (Roemeens)	594 KB
Datasheet (Russisch)	675 KB
Datasheet (Pools)	595 KB
Datasheet (Chinees)	670 KB
Datasheet (Turks)	595 KB

Handboek

data radio handboek	1875 KB
eindgebruiker handleiding (EN)	625 KB

Productflyer

DX80-radio-oplossingen	10919 KB

Productoverzicht

Selectiehulpmiddel	279 KB

Montagetoebehoren

	K50UX1CRA Ultrasoonsensor, diffuse sensor, 3m bereik, seriële interface voor aansluiting op DX80-nodes	3094613
	M12FTH4Q Temperatuur- en luchtvochtigheidssensor, metalen behuizing, beschermingsklasse IP67, seriële interface voor aansluiting op DX80-node	3025895

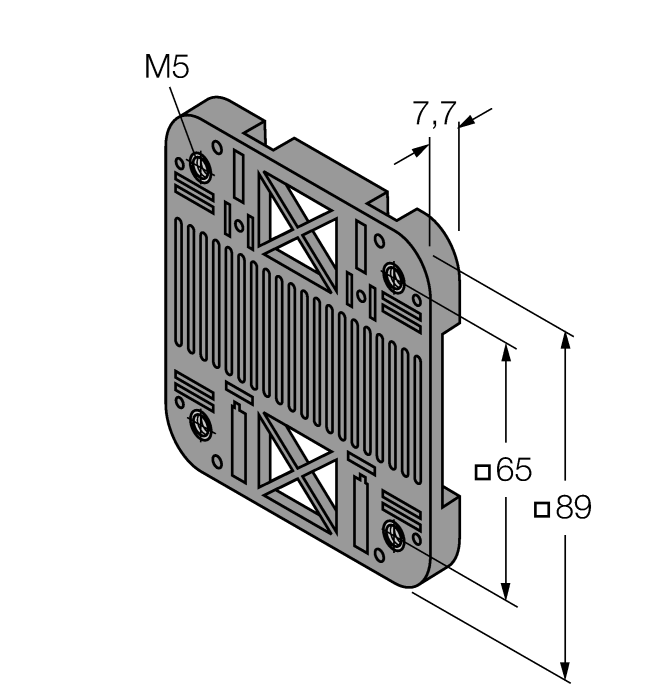

	SMBDX80DIN Montageplaat voor DIN-rail, geschikt voor bouwvorm CP80, DX80, K80, Q80, bedrijfstemperatuur: -20…+90 °C	3077161

Aansluittoebehoren

	BWC-LMRSFRPB overspanningsbeveiliging, schotverbinding, RP-SMA type	3079296
	BWC-1MRSFRSB0.2 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 0.2m, RG58, verlies: 1.05dB/m	3078544
	BWC-1MRSFRSB1 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 1m, RG58, verlies: 1.05dB/m	3078337
	BWC-1MRSFRSB2 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 2m, RG58, verlies: 1.05dB/m	3078338
	BWC-1MRSFRSB4 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 4m, RG58, verlies: 1.05dB/m	3077488
	BWC-1MRSMN05 antenneverlenging, RP-SMA naar N-stekker, 0.5m, RG58, verlies: 0.56dB/m	3077486
	BWC-1MRSMN2 antenneverlenging, RP-SMA naar N-stekker, 2m, RG58, verlies: 0.56dB/m	3077820
	BWC-4MNFN3 Antenne-uitbreiding, N connector naar N contraconnector, kabellengte: 3 m, LMR400, coaxiaal, verlies: 0,22 dB/m	3077489
	BWC-4MNFN6 antenneverlenging, N-stekker naar N-contraconnector, 6m, LMR400, coaxiaal, verlies: 0.22dB/m	3077490
	BWC-4MNFN15 antenneverlenging, N-stekker naar N-contraconnector, 15m, LMR400, coaxiaal, verlies: 0.22dB/m	3077821
	BWC-4MNFN30 antenneverlenging, N-stekker naar N-contraconnector, 30m, LMR400, coaxiaal, verlies: 0.22dB/m	3077822
	BWA-UCT-900 Omvormerkabel met DC-voeding voor het parametriseren van DX80-netwerken via PC, verloopstuk RS485 naar USB 2.0-omvormer, contraconnector, M12 × 1, 5-polig, connector, USB type A, lengte 1 m; voedt het aangesloten apparaat met 10 V	3019970

Functietoebehoren

	BWA-2O6-A externe antenne 6dBi, N-contraconnector	3081081
	BWA-2O8-A externe antenne 8.5dBi, N-contraconnector	3081080
	BWA-2O2-C interne antenne 2dBi, RP-SMA-stekker, standaard	3077816
	BWA-2O5-C interne antenne 5dBi, RP-SMA-stekker	3077817
	BWA-2O7-C interne antenne 7dBi, RP-SMA-stekker	3077818
