Product RI120P1-QR20-LI2X2-H1141
Miniatuurencoder
met analoge uitgang
Premium-Line
Bestelnummer: 100004592- Rechthoekig, kunststof
- Compacte en robuuste behuizing
- Veelzijdige montagemogelijkheden
- Positiegever P1-RI-QR20 meegeleverd
- Hoge beschermingsklasse IP68/IP69K
- Bescherming tegen zoutsproeinevel
- Weergave meetbereik via LED
- Ongevoeligheid voor elektromagnetische stoorvelden
- Resolutie 0,09°
- 3-draads, 15…30 VDC
- Analoge uitgang 4…20 mA
- Afgifte 22 mA (typ.), bij ontbrekende oscillatorkringkoppeling
- Connector, M12 × 1, 4‐polig
Algemene gegevens
| EAN | 4047101501629 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 97 g |
Technische gegevens
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Uitgangstype | Absoluut-singleturn |
| Astype | blind gat as |
| Asdiameter D [mm] | 6 mm6.35 mm |

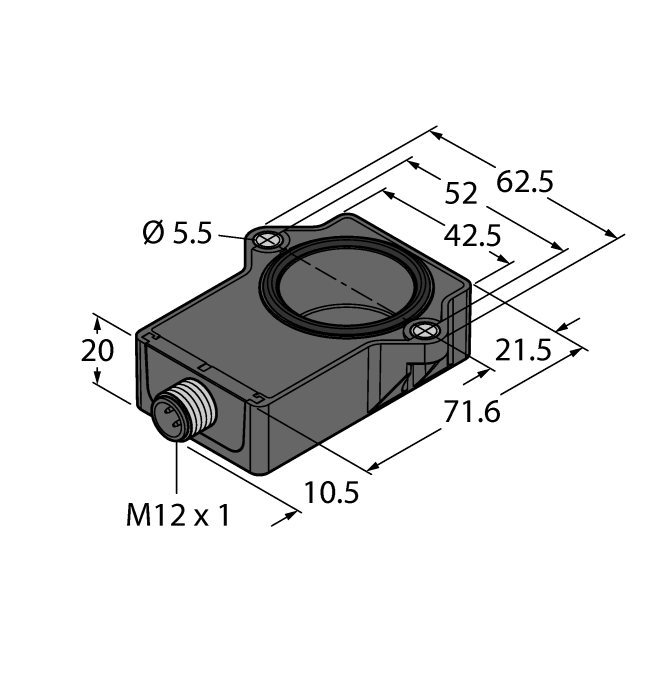

| Bouwgrootte | 71.6 x 62.6 x 20 mm |
| Flenstype | flens zonder bevestigingselement |
| Meetbereik | -60…60° |
| Bedrijfsspanning | 15…30 VDC |
| Uitgangsfunctie | Analoge uitgang |
| Stroomuitgang | 4…20 mA |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Kunststof, Ultem |
| Omgevingstemperatuur | -40…+70 °C |
| Beschermingsgraad | IP68/IP69K |
Data Sheets
Certificaat/Verklaring
Handboek
Productflyer
Montagetoebehoren
|
P1-RI-QR20
Positiegever voor encoder RI-QR20, voor Ø 6 mm assen |
1593041 |
|
P2-RI-QR20
Positiegever voor encoder RI-QR20, voor Ø 6,35 mm assen |
1593042 |
Aansluittoebehoren
|
RKC4.4T-2/TEL
Aansluitkabel, M12-contraconnector, recht, 4-polig, kabellengte: 2 m, mantelmateriaal: Pvc, zwart; cULus-goedkeuring |
6625013 |
|
RKS4.4T-2/TEL
Aansluitkabel, M12-contraconnector, recht, 4-polig, afscherming op koppelingsmoer/-schroef, kabellengte: 2 m, mantelmateriaal: Pvc, zwart; cULus-goedkeuring |
6626321 |
