Product BIM-NST-AP6X-H1141
Magneetveldsensor
Voor pneumatische cilinders
Bestelnummer: 4685400- kunststof, PA12‐GF30
- magneet-inductieve sensor
- DC 3-draads, 10-30VDC
- N.O., PNP-uitgang
- connector, M12 x 1
Algemene gegevens
| EAN | 4047101000788 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. naderingsschakelaar |
| Goederencode | 85365019000 |
| Land van herkomst | PL |
| Gewicht | 12 g |
Technische gegevens
| Bouwvorm | Rechthoekig |

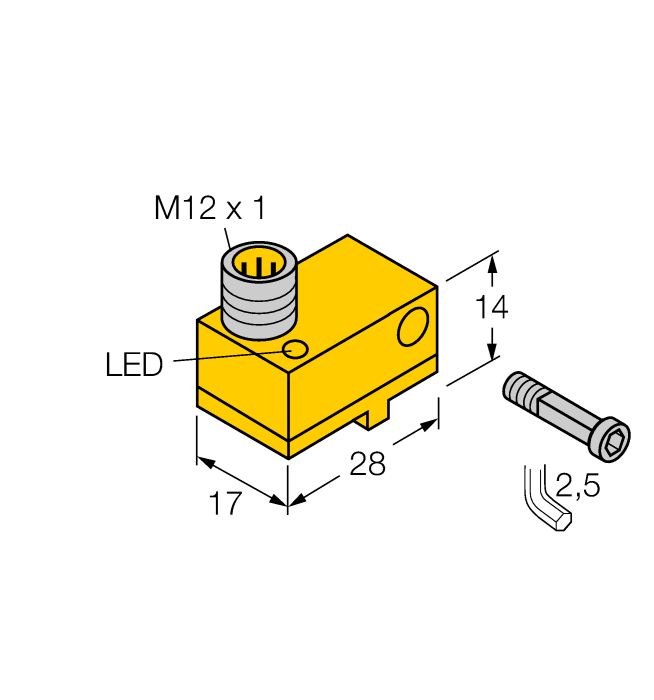

| Bouwgrootte | 28 x 17 x 14 mm, NST |
| Cilinderbouwvorm | T-groove cylinder, Dovetail cylinder, grooved, Profile cylinder |
| Bedrijfsspanning | 10…30 VDC |
| Uitgangsfunctie | N.O.-contact, PNP |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Kunststof, PA12-GF30 |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP67 |
Data Sheets
Beknopte handleiding
CAD-bestand
Montagetoebehoren
|

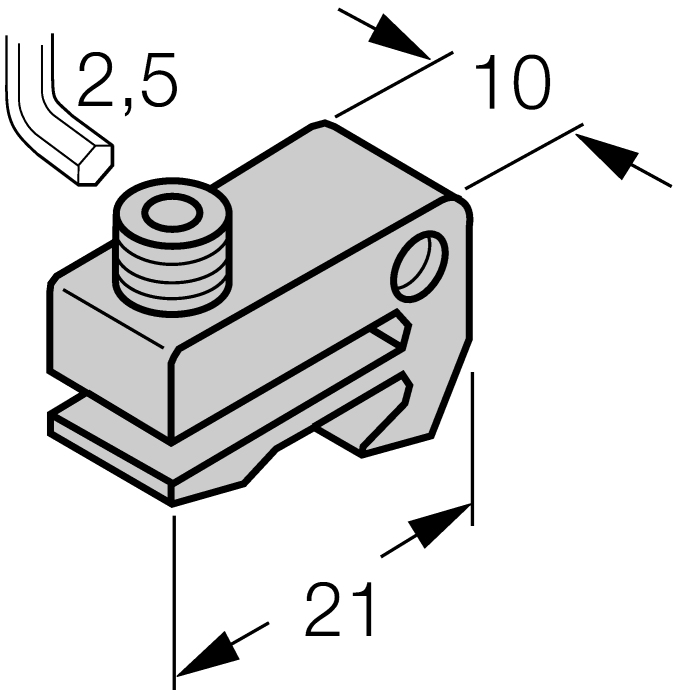

KLN3
Klemstuk voor montage van magneetveldsensoren op cilinders met zwaluwstaartgroef of T-groefcilinders; klembreedte 5,2…13,5 mm; Materiaal: Aluminium geanodiseerd |
6970504 |
|

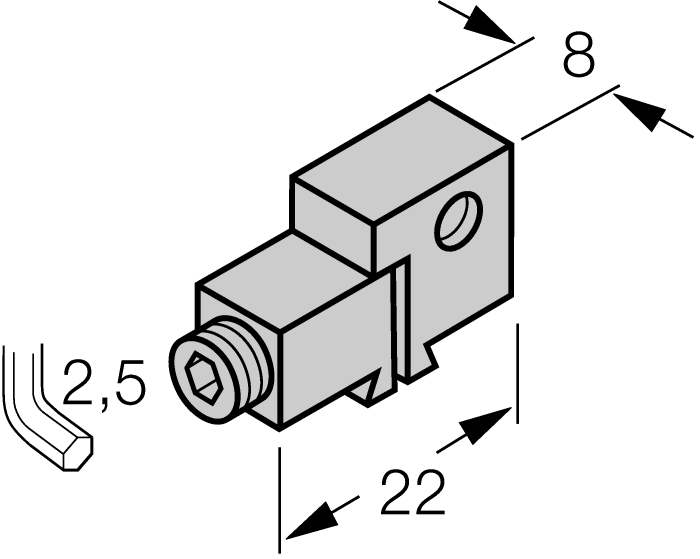

KLF1
Klemstuk voor montage van magneetveldsensoren op profielcilinders met uitwendige zwaluwstaartgeleiding; voor alle cilinderdiameters, materiaal: Aluminium geanodiseerd |
6970401 |
|

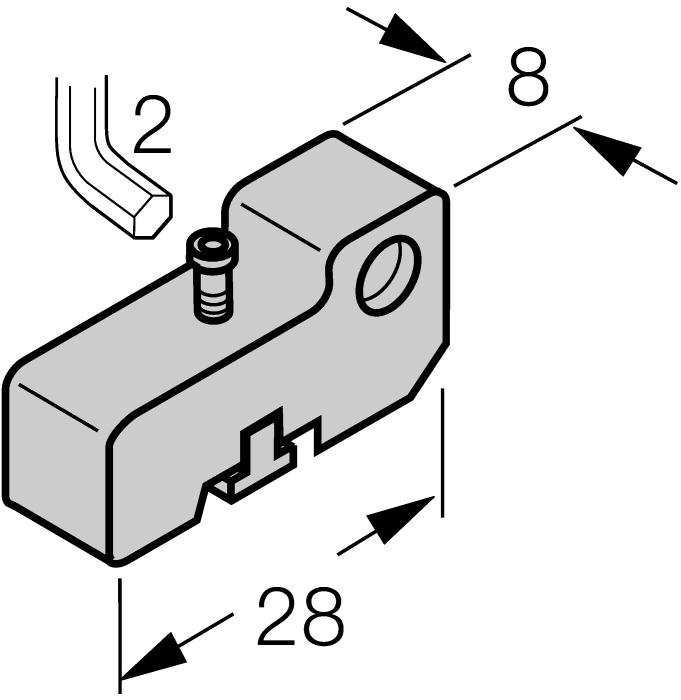

KLF2
Klemstuk voor montage van magneetveldsensoren op profielcilinders (IMI Norgren); cilinderdiameter: 32…100 mm; materiaal: Aluminium geanodiseerd |
6970402 |
|
SMC-325
Klemstuk voor montage van magneetveldsensoren op SMC-cilinders; klembreedte 4 mm; materiaal: Aluminium geanodiseerd |
A3106 |
